操作（続き）

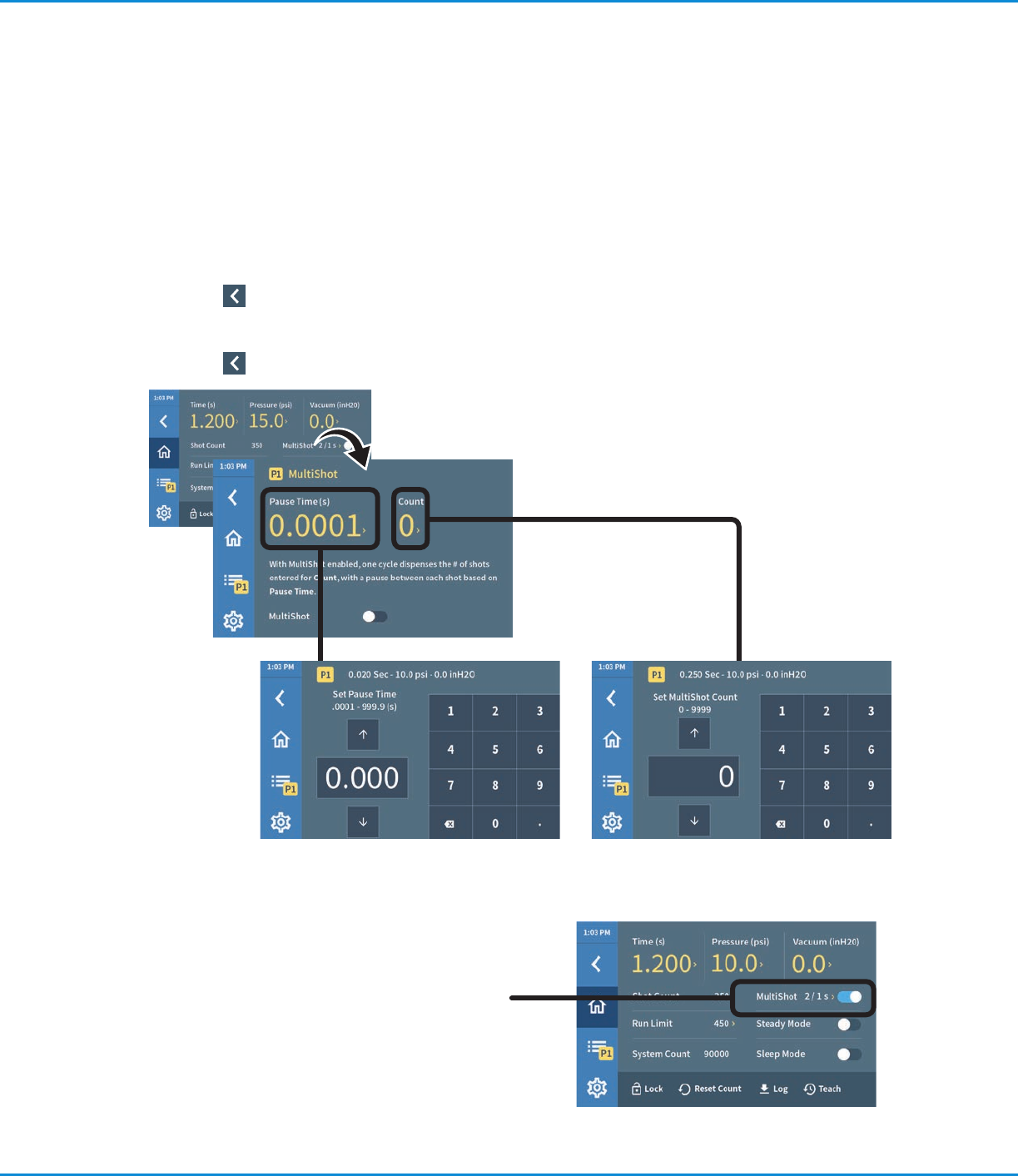

MultiShot 機能を使用する
MultiShot 機能を使用すると、吐出サイクルを 1 回開始するだけで複数回吐出できます。
注 記： この機能は、通常、自動塗布システムでは使用しません。
MultiShot 設定を入力する
1. ホーム画面で[MultiShot]を押します。[MultiShot]画面が開きます。
2. [Set MultiShot Count]を押して、吐出サイクル 1 回当たりの塗布回数の設定値を入力します。
3. 戻るボタン( )を押して[MultiShot]画面に戻ります。
4. [Pause Time (s)]を押して、塗布間の経過時間の設定値を入力します。
5. 戻るボタン( )を押して[MultiShot]画面に戻ります。
Pause Time (s)：塗布間の時間 Set MultiShot Count：サイクル 1 回当たり（フット
ペダルを 1 回踏んだ場合）の塗布回数
MultiShot 塗布機能を使用する
1. [MultiShot]トグルスイッチをオンの位置に移動します。
注 記： [MultiShot]トグルスイッチは、ホーム画面、プログラム
詳細画面、および[MultiShot]画面にあります。ホーム画面に
は、MultiShot 設定とオン/オフの状態が表示されます。
2. MultiShot 吐出サイクルを開始するには、フットペダルを 1回
踏みます。
3. MultiShot 吐出サイクルを停止するには、フットペダルを再度
踏みます。
4. MultiShot を無効にするには、[MultiShot]トグルスイッチを
オフの位置に移動します。
UltimusPlusシリーズディスペンサー
36
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

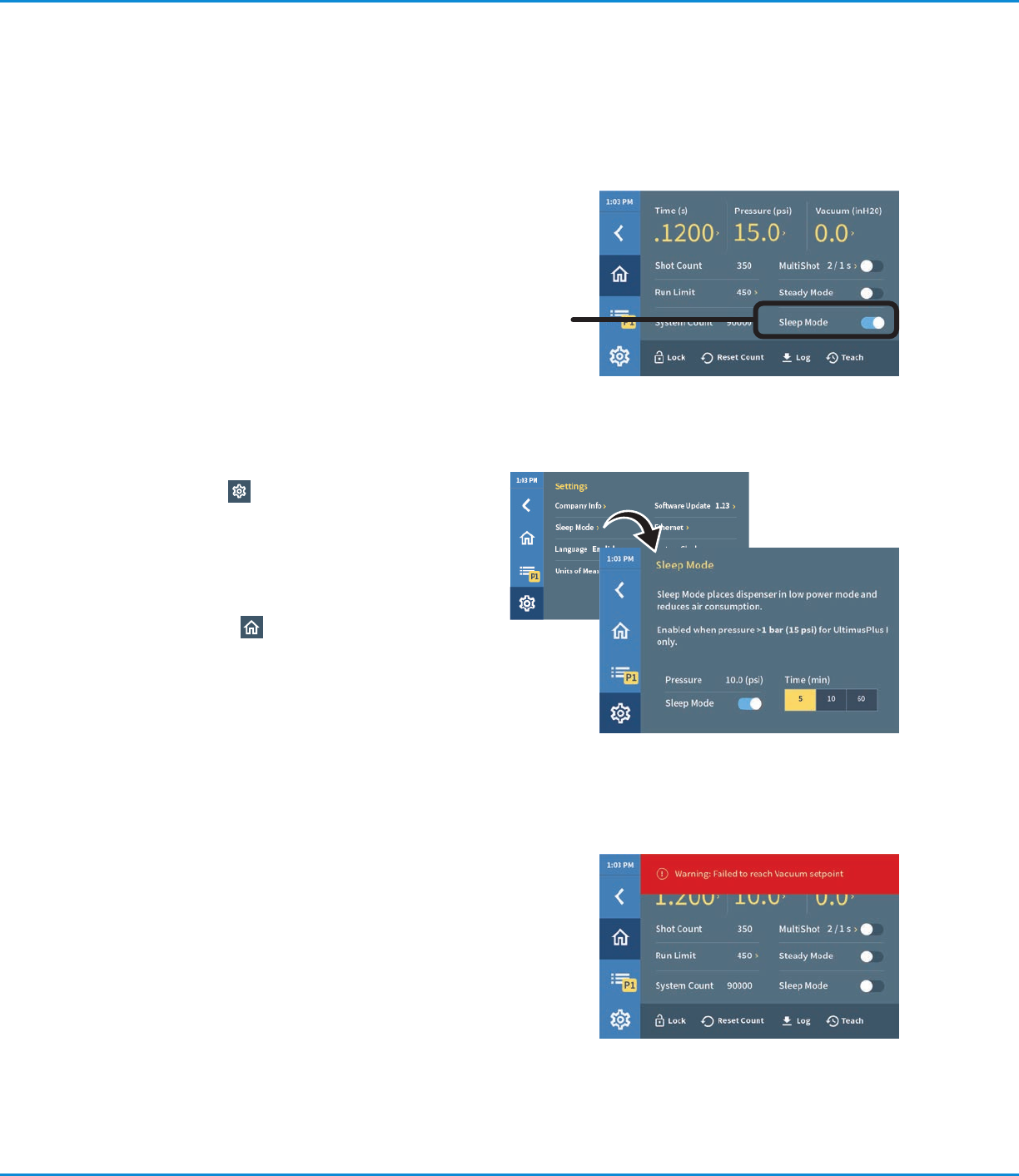

スリープモードを使用する（UltimusPlus I
のみ）
スリープモードは、以下の目的で使用します。
• 工場の消費電力の削減
• バキューム使用時の工場エアー消費量の削減
また、システムがスリープモードに入るまでの時間を設定することもで
きます。
スリープモードを有効／無効にする
ホーム画面で、[Sleep Mode]トグルスイッチをオン（有効）またはオフ
（無効）の位置に移動します。スリープモードは、[Sleep Mode]画面
でも有効/無効を切り替えることができます。
注 記： スリープモードは、圧力が 1 bar（15 psi）を超えている場合の
み有効にできます。圧力が 1 bar（15 psi）を下回ると、警告が表示さ
れます。
スリープモードタイマーを設定する
1. 設 定 ボ タ ン（ ） > [Sleep Mode]の順に押します。
2. 最後の吐出サイクルからシステムがスリープモードに入
るまでの時間を選択して該当するボタンを押します。
3. 必要に応じて、[Sleep Mode]トグルスイッチをオン（有
効）の位置に移動します。
4. ホ ー ム ボ タ ン（ ）を 押 し て ホ ー ム 画 面 に 戻 り ま す 。
操作（続き）
アラームをクリアする
アラームが発生すると、タッチスクリーンに赤い警告ボックス が表
示されます。アラーム状態の対処法や解決法については、「ディスペ
ンサーに関する警告」（P50）を参照してください。
アラームは、以下のいずれかの方法でクリアします。
• タッチスクリーンの 任 意 の 場 所 をタッチ（マウスを使 用している
場 合 は ク リ ッ ク ）す る 。
• アラームクリア入力を切り替える（使用できる場合）。（配 線の
詳細については、「アラームクリア回路」（P55）を参照）。
アラームの例（圧力アラームの場合）
UltimusPlusシリーズディスペンサー
37
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

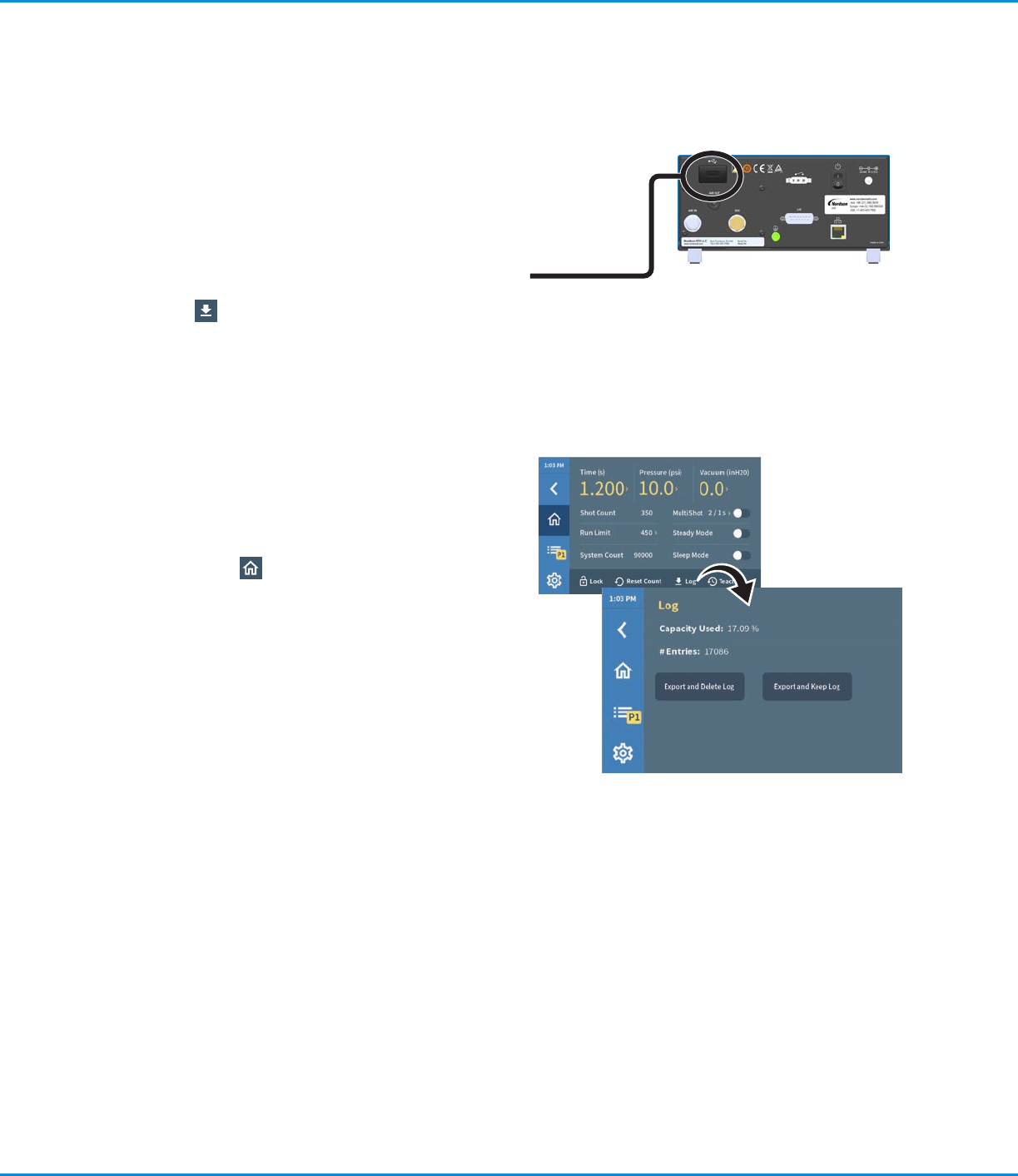

吐出ログをエクスポート/表示する
吐出ログには、タイムスタンプを含む吐出データが記録されます。
ログは最大 100,000 件まで保存されます。ログがほぼいっぱいに
なると、「Memory Low」（メモリ不足）警告が発生します。ログ容
量に達すると、「Memory Full」（メモリフル）警告が発生し、その時
点でログは保存されなくなります。ログメモリ警告が表示された場
合、またはログデータを保存する場合は、以下の手順に従ってログ
をUSB メモリにエクスポートします。
1. ディスペンサーの USB ポートに USB メモリを挿入します。
2. [Log]（ ）を 押 し ま す 。
[Dispense Log]画面が開きます。この画面には、使用されて
いるログ容量とログの総件数が表示されます。
3. ログを表示するか、メモリを解放するには、ログをエ クスポー
トします。必要に応じて、[Export and Delete Log]（ログを
エクスポートして削除する）または[Export and Keep Log]（
ログをエクスポートして保持する）を選択します。
4. すべてのログが USB メモリにエクスポートされます。
注 記： 吐出ログは、.csv ファイルとしてエクスポートされま
す。Windows
®
のメモ帳や Excel
™
などの 対 応ソフトウェアで
開くことが で きます。
5. ホ ー ム ボ タ ン（ ）を 押 し て ホ ー ム 画 面 に 戻 り ま す 。
操作（続き）
UltimusPlusシリーズディスペンサー
38
