UltimusPlus ユ ー ザー イ ン タ ー フ ェ ー ス の概要 デ ィ ス ペ ン サー の 電源 を 入れ る と 、 約 45 秒後に [Welcome]画面が表 示 されます 。 ホ ームボタ ンを 選 択 し て、 ホ ーム 画 面 に 移 動 し て く ださい 。 ホ ー ム画面 か ら 、 す べ て の デ ィ ス ペ ン サ ー機能 に ア ク セ ス で き ま す 。 プ ロ グ ラ ミ ン グ と …
電源接続
入出力ポート
電 源 スイッチ
フットペ ダル
接続口
イーサネッ
トポート
アース接続部
USB ポート
AIR OUTポー
ト（外径6 mm）
AIR OUTポート
（外径6 mm）
排気ポート

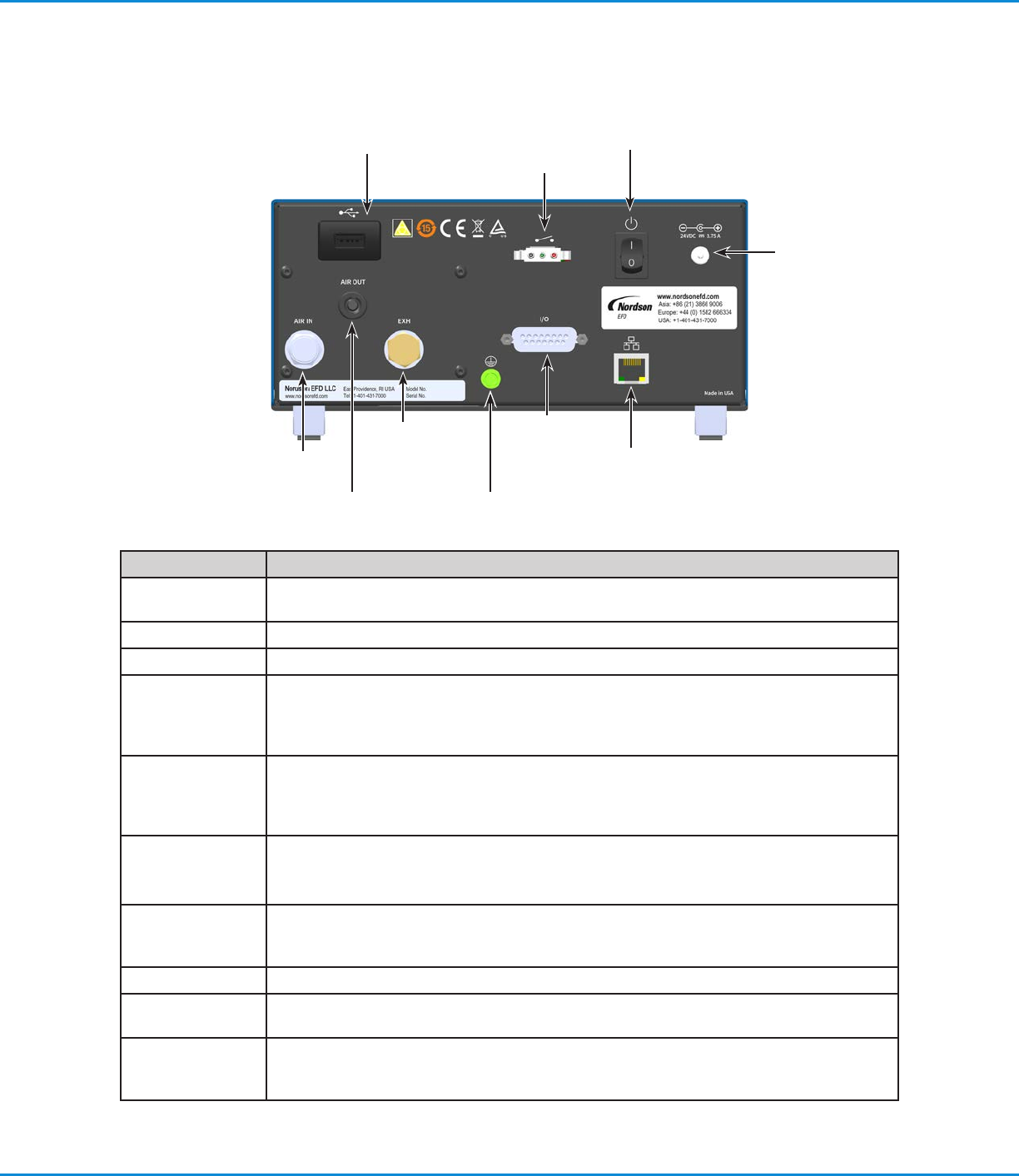

各部の名称（続き）
項目 説明
USB ポート
（1）プログラムのエクスポート/インポートまたは（2）吐出ログのエクスポートに使用する USB ポ
ートです。また、この USB ポートにマウスを接続すると、タッチスクリーンをマウスで操作できます。
フットペ ダル 接 続 口 吐出サイクルの開始時に使用するフットペダルまたはオプションの手元スイッチを接続します。
電 源 スイッチ ディスペンサーの主電源スイッチ
電源入力ポート
DC24 V 電源コードの入力接続部です。UltimusPlus パワーパックは、AC100〜240 V に自動
的に調整されます。付属のユニバーサルパワーパック以外は使用しないでください。本ユニットに
は、4 つの電源プラグ（米国用が 1 つ、海外用が 3 つ）と 1.8 m（5.9 フィート）の電源コードが付
属しています。
AIR IN ポート
工場エアー供給部からエアー供給チューブを接続します（外径 6 mm）。製品の保証条件を満たす
には、フィルタリングされた清潔で乾燥した工場エアーを使用する必要があります。供給エアーがフ
ィルタリングされていない場合は、5 ミクロンのフィルターレギュレーター（P/N 7002002）をご注
文ください 。
AIR OUT ポート
調整されたエアー圧をシリンジバレルに供給するエアー供給チューブの接続部（外径 6 mm）です。
（ディスペンサーの前面に追加の AIR OUT ポートがあります。）
注 記：チューブが接続されるまで、エアーはポート内を流れません。
排気（EXH）ポート
オプションの排気接続用のエアーポートです。必要に応じて、クリーンルームフィルターマフラー
（P/N 7017049）を接続して、米国連邦規格 209-B（0.5 ミクロンの微粒子）に適合するように
排 気 エアーをフィルタリング できます。
アース アース線の接続部
I/O ポート
ディスペンサーが外部制御回路と通信するための入出力ポートです。詳細は、「入出力接続」（P54）
を参 照してください 。
イー サ ネットポ ート
標 準 イー サネットケ ーブル 用 のイー サ ネットポ ートで す。イー サ ネットケ ーブル を 使 用して、ディスペ
ンサーを自動塗布システムに組み込めます。詳細は、「イーサネットケーブルを接続してディスペンサ
ーを工場システムに組み込む」（P39）を参照してください。
UltimusPlusシリーズディスペンサー
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

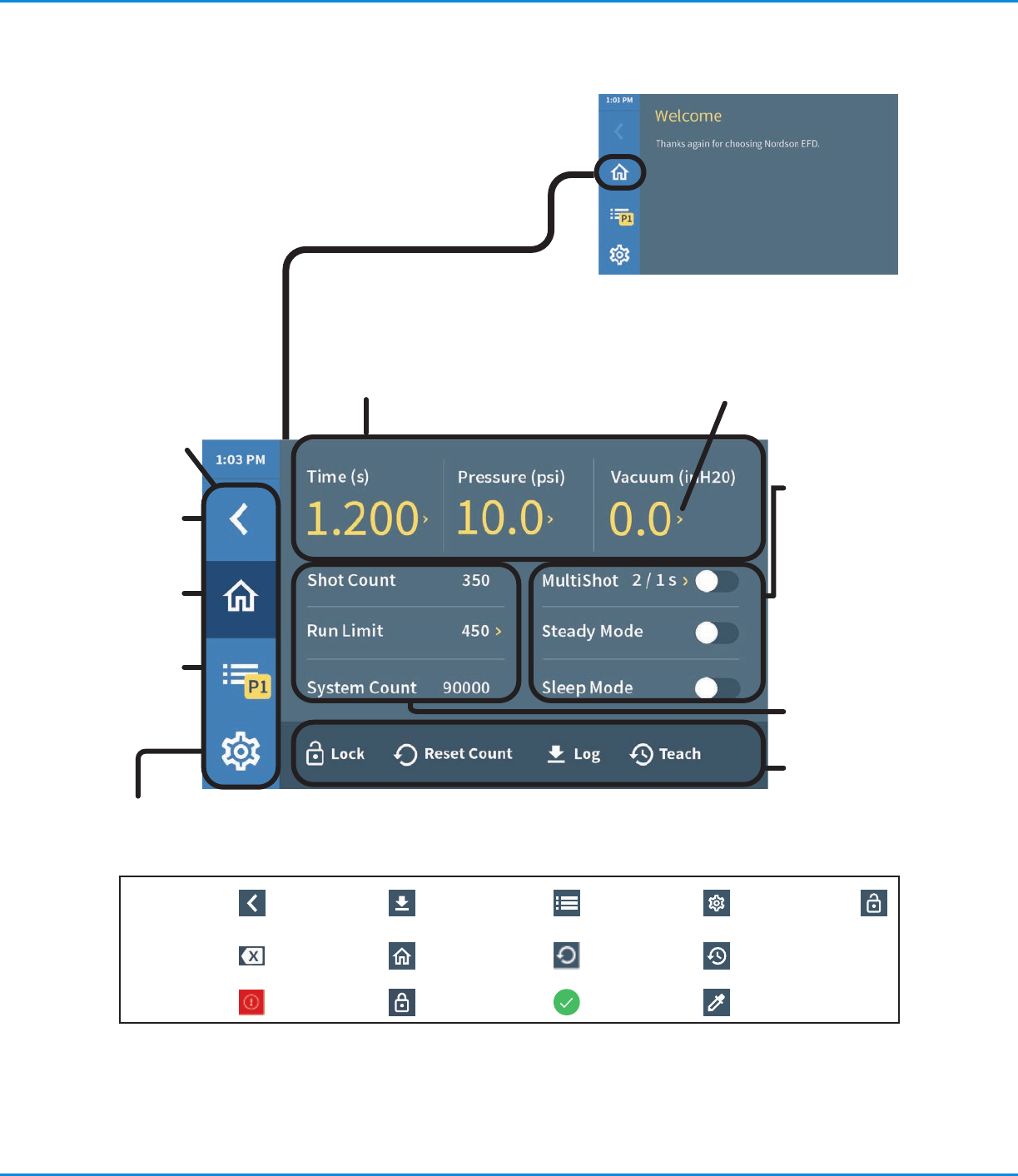

UltimusPlus ユーザーインターフェースの概要
ディスペンサーの電源を入れると、約 45 秒後に[Welcome]画面が表
示されます。ホームボタンを選択して、ホーム画面に移動してください。
ホーム画面から、すべてのディスペンサー機能にアクセスできます。プログ
ラミングと塗布の手順については、「操作」（P29） を参照してください。
画面構成
ナビゲーションア
イ コ ン（ す べ て の
画面に表示され
ま す 。）
現 在アクティブなプログラムの 吐出
時間、圧力、およびバキューム圧の
設定値
動作状況
MultiShot 動
作、Steady
Mode（連続吐出モ
ード）、およびSleep
Mode（スリープモ
ード）を有効または
無 効に切り替えます。
（ スリープ モ ードは
UltimusPlus I で
のみ利用可能）
ホーム画面
ダイナミックアクシ
ョンバー
Home
（ホーム）
Back
（戻る）
Program Library
（プログラムライブ
ラリ）（アクティブな
プログラムの 番 号
が表示されます）
Settings
（設定）
黄色の「>」マークは関連する画面があることを示
します。各画面の構成については、次ページのフ
ロ ー チャートを参 照してください 。
Back
(戻る)
Export
(エクスポート)
Program Library
(プログラムライ
ブラリ)
Settings
(設定)
Unlocked
(ロック解除状態)
Backspace
(バックスペース)
Home
(ホーム)
Reset Count
(カウントのリセ
ット)
Teach
(ティーチ)
Error
(エラー)
Locked
(ロック状態)
Saved
(保存完了)
Test
テスト)
各 種アイコン
UltimusPlusシリーズディスペンサー
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ディスペンサーの各種画面のフローチャート
UltimusPlusユーザーインターフェースの概要（続き）
Home
Time Pressure Vacuum
Back Shot Count MultiShot On / O
Home Run Limit Steady Mode On / O
Programs System Count Sleep Mode On / O
Settings Lock Reset Count Log Teach
Import / Export
Library
Export Library
Import Library
MultiShot
Pause Time
Count
Dispense Log
Export and Delete Log
Export and Keep Log
Locked / Unlocked
Enter Password
Settings
Company Info Software
Update
Sleep Mode Ethernet
Language System Clock
Units of Measure Password
Program Edit
Time Pressure Vacuum
Barcode Run Limit
MultiShot Steady Mode
Program Library
Import / Export Library
Password
Enter Current
Password
Password
Enter New
Password
Password
Re-Enter New
Password
Run Limit
Time VacuumPressure
Barcode
Assign Barcode
Delete Barcode
Time VacuumPressure Run Limit
Teach
Teach
Test Teach Time
Language
English German French
Spanish Chinese
Japanese Korean
Ethernet
Activate & Reboot
Software
Update
Update
Units of Measure
psi bar kPa
inH2O inHG kPa
Company Info
System Clock
Year Month Day
Time AM PM 24 HR
Sleep Mode
(UltimusPlus I only)
5 10 60
MultiShot
Pause Time
Count
UltimusPlusシリーズディスペンサー
15
