設置（続き）

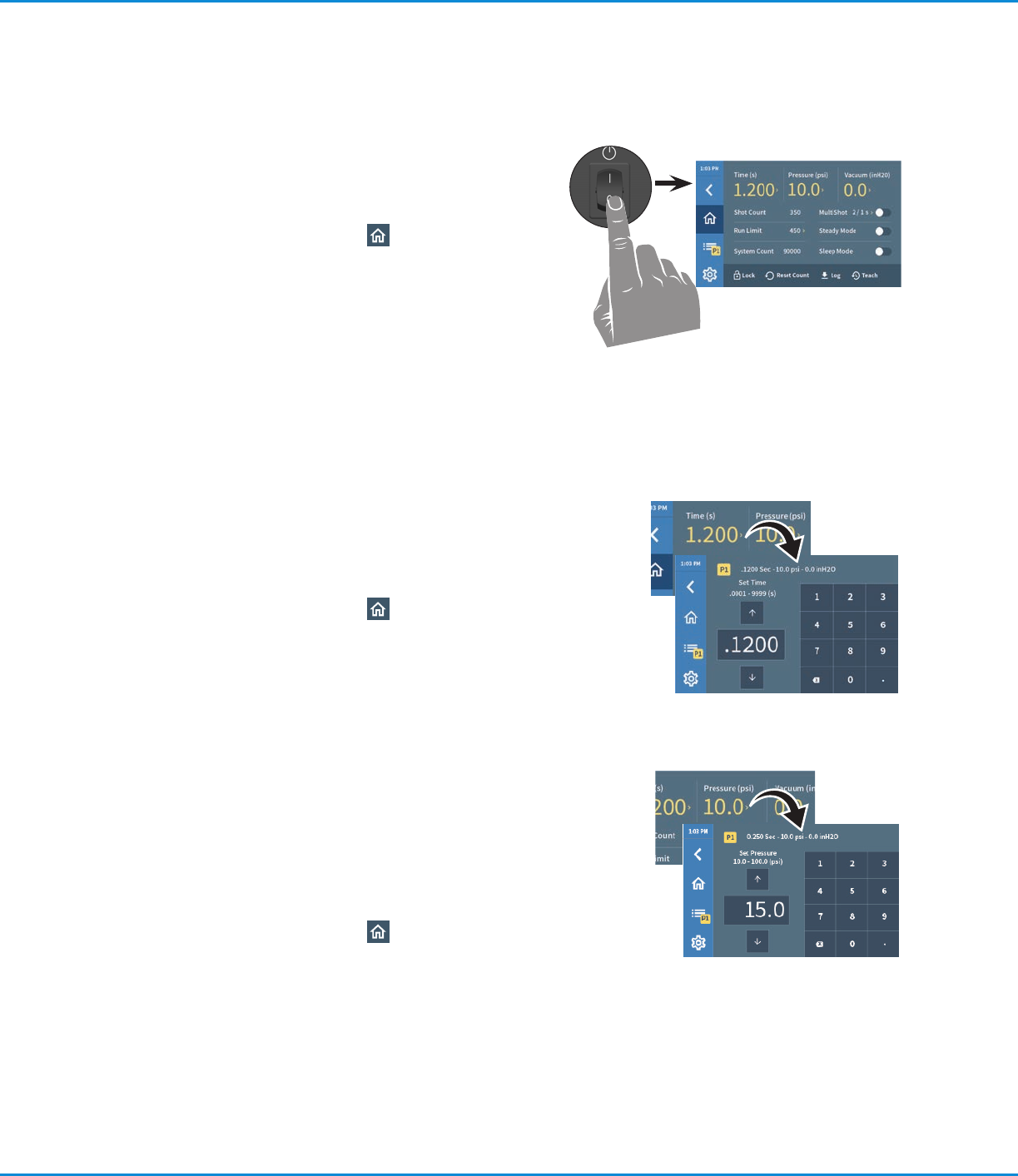

10
エアー圧を設定する
a. [Pressure]を押します。
b. 初回起動時とテスト時は、以下のようにエアー圧を設定
します。
• UltimusPlus I: 1.0 bar (15 psi)
• UltimusPlus II: 0.3 bar (5 psi)
c. ホ ー ム ボ タ ン（ ）を 押 し て ホ ー ム 画 面 に 戻 り ま す 。
9
吐出時間を設定する
a. [Time]を押します。
b. 開始吐出時間の設定値を入力します。
注 記： 上/下ボタンまたはキーパッドで設定値を調整で
きます。
c. ホ ー ム ボ タ ン（ ）を 押 し て ホ ー ム 画 面 に 戻 り ま す 。
8
電源を入れる
a. 本ディスペンサーの背面にある電源スイッチを
ON の位置にします。
約 45 秒後に、[Welcome]画面が表示され
ます。
b. ホ ー ム ボ タ ン（ ）を押してホーム画面を開
きます。
注 記： UltimusPlus は、表示される言語、エア
ー圧、およびバキューム圧について、デフォルト
設定（英語、psi、inH
2
O ）で 出 荷 さ れ ま す 。こ れ ら
の設定で問題ない場合は、手順 9 に進んでくだ
さい。問題がある場合は、「システム設定」（P40）に
移動して必要な変更を行い、ここに戻ります。
UltimusPlusシリーズディスペンサー
22
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設置（続き）
11

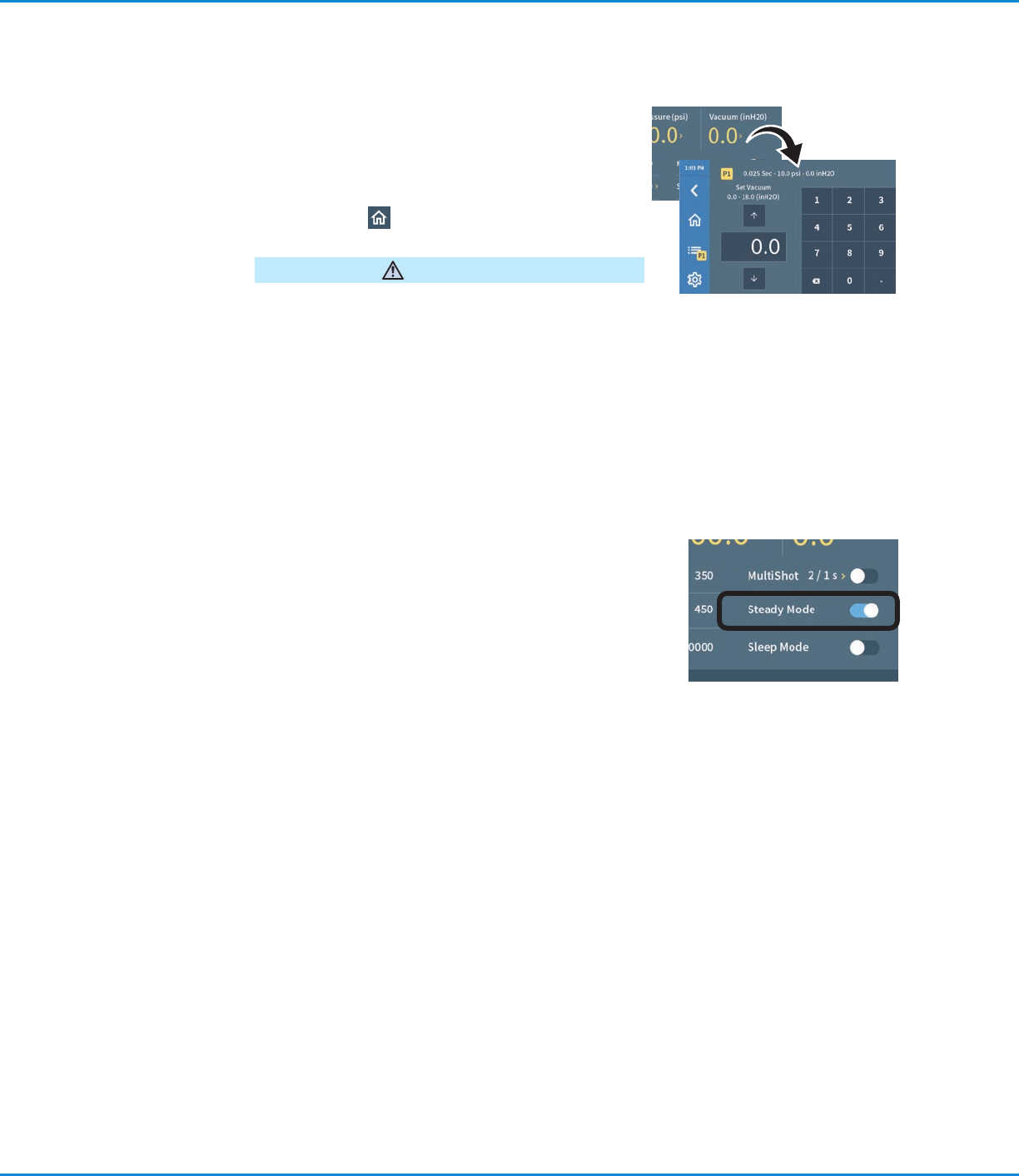

バキュームを設定する
a. [Vacuum]を押します。
b. 初回起動時とテスト時は、バキューム圧を 0.0 に設定し
ます。
c. ホ ー ム ボ タ ン（ ）を 押 し て ホ ー ム 画 面 に 戻 り ま す 。
装置の近くでバキュームを長時間操作する際は、EFD フィル
ター/マフラー（P/N 7016875）を使用するか、適切な耳の保
護 具 を 着 用してください 。
注意
12
ノズルをパージする
a. [Steady Mode]トグルスイッチをオンの位置に移動して、モー
ドを有 効にします。
b. フットペダルを踏んで先端から液剤を流し、エアーが出なくなっ
たらフットペダルを離します。
13
周辺機器に接続する
a. 必要に応じて、他のシステムコンポーネントを設置または接続し
ます。各機器に付属の取扱説明書やクイックスタートガイドを
参照して、設置方法とセットアップ方法を確認してください。
b. 本ディスペンサーを自動塗布システムに組み込む場合 は、「イー
サネットケーブルを接続してディスペンサーを工場システムに組
み込む」（P39）を参照してください。
以上で、設置は完了です。「初回起動とテスト」（P24）に進み、用
途に合わせて塗布設定を行ってください。
UltimusPlusシリーズディスペンサー
23
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
塗布サイズは、吐出時間、圧力、およびノズルサイズによって制御されます。
付属の液滴基準テストシートを使用して、このセクションの各手順を実行し、用途に最適な動作モードでシステムをセットアッ
プ し 、テ ス ト し ま す 。
• 各ショットの塗布量（容積）が異なる用途については、「ディスペンサーを Steady（連続吐出）モードに設定する」（P25）
を参 照してください 。
• 各吐出サイクルで塗布サイズを同じにする場合は、「ディスペンサーを Timed（時間）モードに設定する」（P25） を参照
してください 。
注 記：
• 以下のツリーを参考図としてご利用ください。
• セットアップに関する他のヒントや役立つアドバイスについては、「役立つヒント」（P28）を参照してください。初回起動時や
テスト時に、必要に応じてこの情報を参照してください。
初回起動とテスト

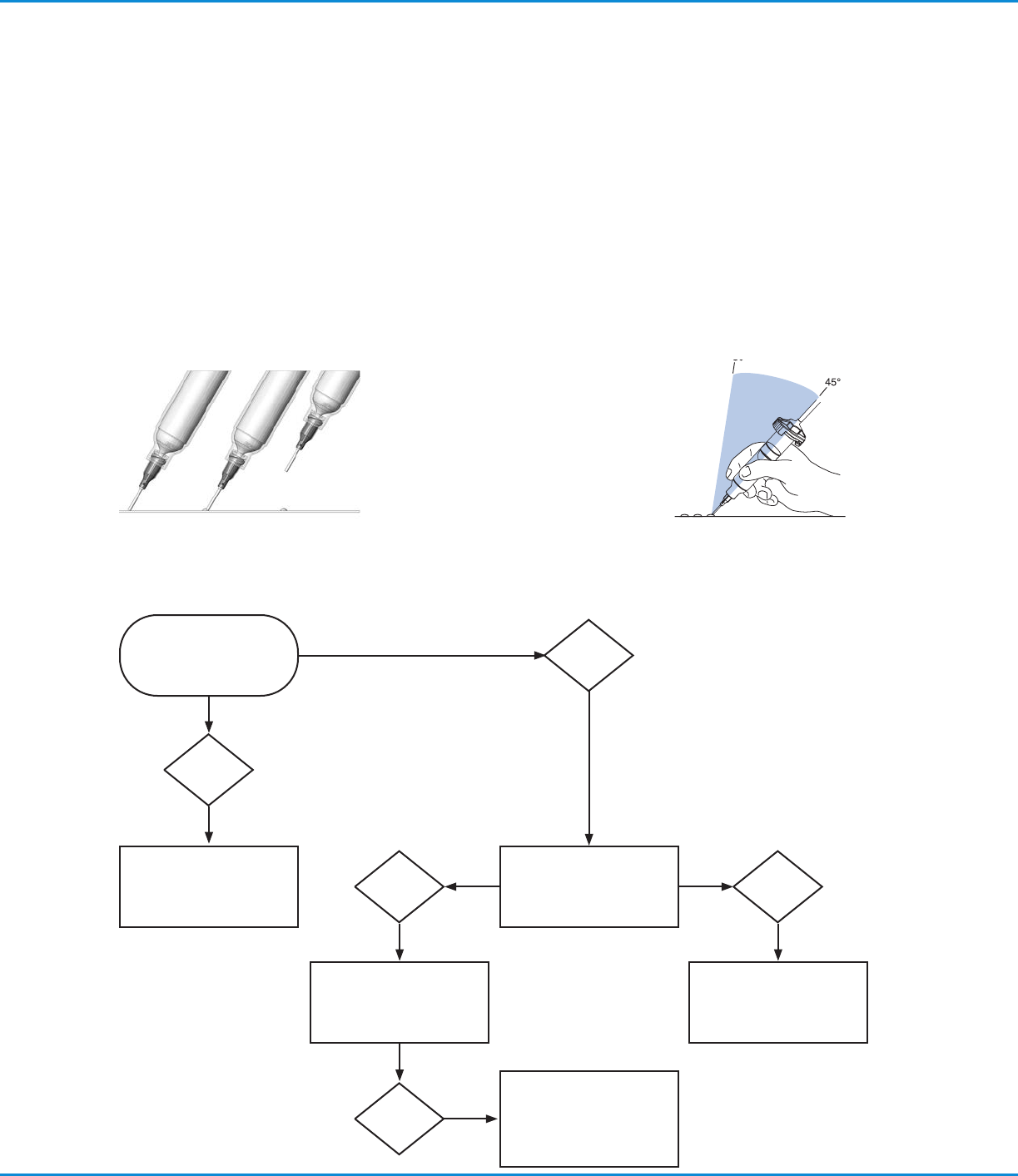

塗布が安定する正しい角度
重 要： ノズルは、必ず図の角度で作業面に接触
させてください。ノズルを配置したら、フットペダ
ルを踏みます。フットペダルを離して、ノズルをま
っすぐ上に持ち上げて取り外します。
ディスペンサーの動作を設定するためのデシジョンツリー
ディスペンサーを
Steady（連続吐出）モー
ドに設定する」（P25）を
参照してください。
はい
塗布量はショットごとに
異なりますか？
いいえ
吐出時間の設定値を手動で
入力しますか？
（推奨）
システムに吐出時間の正
しい設定値を学習させま
すか？
はい
詳細は、「ディスペンサー
をTimed（時間）モードに
手動で設定する」（P27）
を参照してください。
いいえ
はい
「Teach（ティーチ）モー
ドを使用してディスペンサ
ーをTimed（時間）運転に
設定す る」（P26）を参
照してください。
UltimusPlusシリーズディスペンサー
24
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
