設置 （続 き ） エ ア ー 出 力 ポ ートに 接 続 す る • 付属の ア ダ プ タ ー ア セ ン ブ リ か ら い ずれ か の AIR OUT ポ ー ト に チ ュ ーブ を 接 続 し ます。 注 記： • 本デ ィ ス ペ ン サ ー に は AIR OUT ポ ー ト が 2 つ付 い て い ま す 。 （前面 パ ネ ル に 1 つ 、 背面パ ネ ル に 1 つ ） ど ち ら の ポ ー ト も 使用 …

100%1 / 62

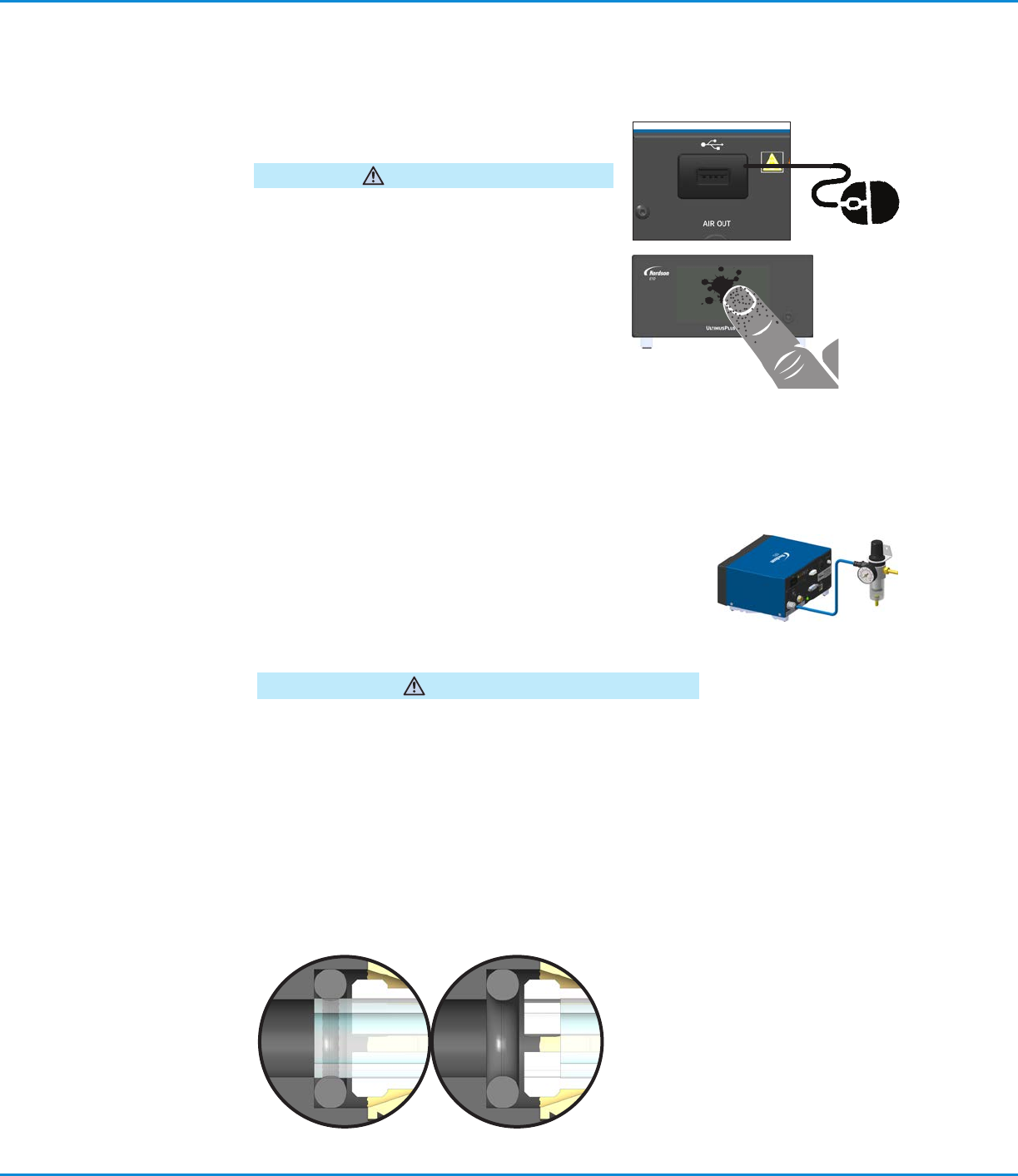

エアー入力ポートに接続する
a. 本ディスペンサーに推奨されるエアーの供給が可能な圧力レギュレ
ーターを取り付けます。
注 記：注記：製品の保証条件を満たすには、フィルタリングされた清
浄で乾燥した工場エアーを使用する必要があります。供給エアーが
フィルタリング されてい ない 場 合 は 、5 ミクロンのフィルターレギュ
レーター（P/N 7002002）をご注文ください。
窒素ボンベを使用できます。高圧の空気ボンベまたは窒素ボンベを使
用する場合は、高圧レギュレーターをボンベに取り付け、最大圧力を 7
bar（100 psi）に設定する必要があります。この場合、5 ミクロンのフィ
ルターレギュレーターは不要です。
警告
b. 外径 6 mm のエアー供給ホースの一端を UltimusPlus の背面
にある AIR IN ポートに押し込みます。
c. ホースのもう一方の端を工場エアー供給部に接続します。
d. 工場エアーの供給を以下のように設定します。
• UltimusPlus I：5.5〜7.0 bar（80〜100 psi）
• UltimusPlus II：1.7〜2.4 bar（25〜35 psi）
5
設置（続き）
6 mm
(オプション)マウスを接続する
装置が損傷するおそれ：汚れた手や手袋でタッチスクリー
ンを使用しないでください 。
注意
• 画面が汚れるおそれがある場合は、マウスを USB ポ
ートに接続してください。タッチスクリーンはマウスで操
作できます。
4
P
X
P
X
UltimusPlusシリーズディスペンサー
20
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設置（続き）
エアー出力ポートに接続する
• 付属のアダプターアセンブリからいずれかの AIR OUT ポートにチ
ューブを接 続します。
注 記：
• 本ディスペンサーには AIR OUT ポートが 2 つ付いています。（前面
パネルに 1 つ、背面パネルに 1 つ）どちらのポートも使用できます。
• また、0.25 NPT ねじの排気ポートが背面パネルにあります。必要に
応じて、クリーンルームフィルターマフラー（P/N 7017049）を接続
して、米国連邦規格 209-B（0.5 ミクロンの微粒子）に適合するよう
に 排 気 エアー をフィルタリングしてください 。
6
7

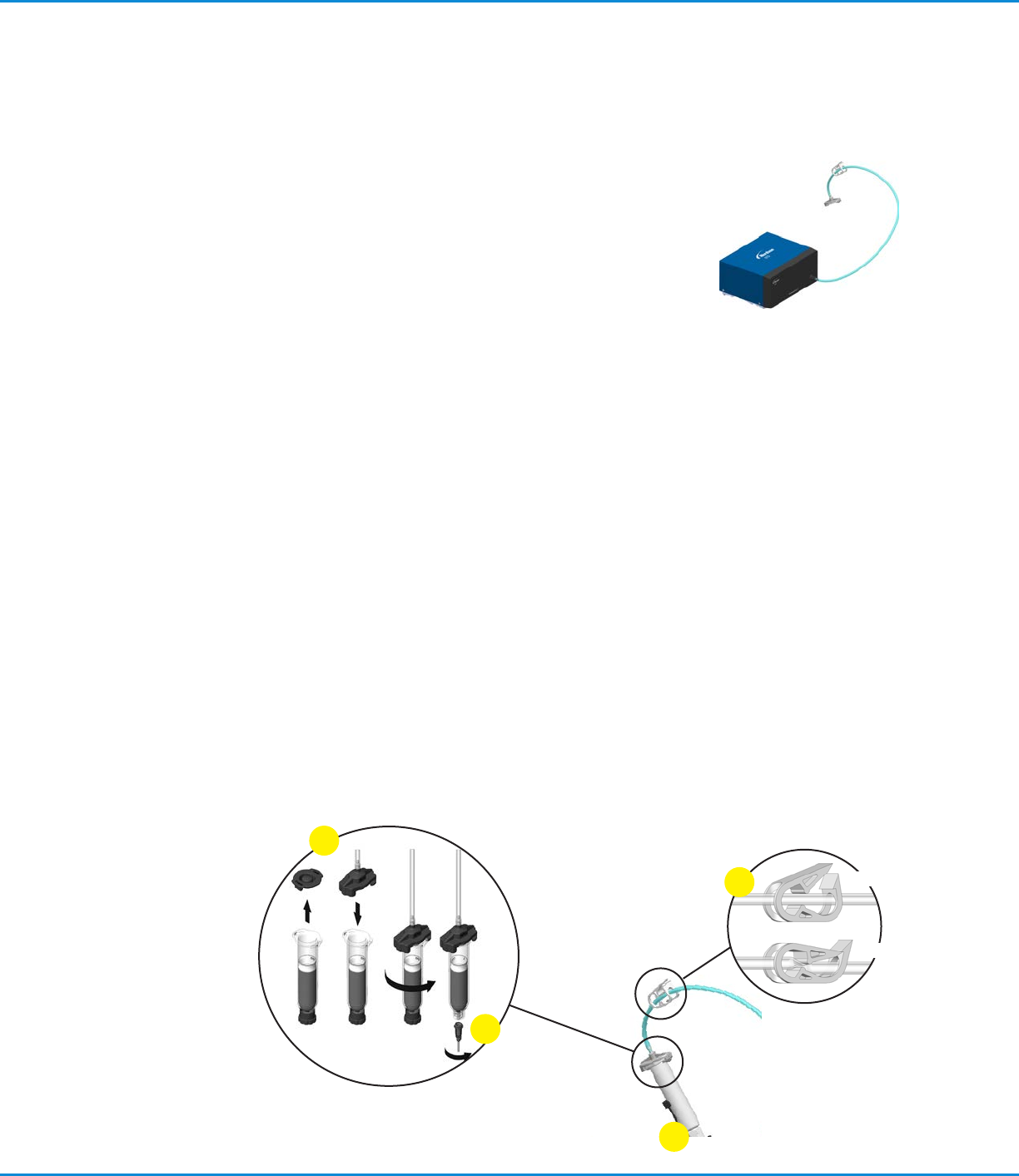

シリンジバレルと吐出ノズルを接続する
シリンジバレルの充填と使用に関する詳細については、「シリンジバレル
への充填」（P44）を参照してください。
注 記： 水性液剤を吐出する場合は、「注ぎ込める液剤の上部充填」
（P45）を参照してください。
a. 液剤で満たされた EFD シリンジバレルをアダプターアセンブリに取
り付けます。
b. アダプターホースの安全クリップを閉じて、滴下を防止します。吐出
の準備ができたら、クリップのスナップを外してください。
c. 先端キャップを EFD 精密吐出ノズルと交換します。
d. シリンジバレルをバレルホルダーに配 置します。
7d
開
閉
7b
7c
7a
UltimusPlusシリーズディスペンサー
21
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設置（続き）
10
エアー圧を設定する
a. [Pressure]を押します。
b. 初回起動時とテスト時は、以下のようにエアー圧を設定
します。
• UltimusPlus I: 1.0 bar (15 psi)
• UltimusPlus II: 0.3 bar (5 psi)
c. ホ ー ム ボ タ ン（ ）を 押 し て ホ ー ム 画 面 に 戻 り ま す 。
9
吐出時間を設定する
a. [Time]を押します。
b. 開始吐出時間の設定値を入力します。
注 記： 上/下ボタンまたはキーパッドで設定値を調整で
きます。
c. ホ ー ム ボ タ ン（ ）を 押 し て ホ ー ム 画 面 に 戻 り ま す 。
8
電源を入れる
a. 本ディスペンサーの背面にある電源スイッチを
ON の位置にします。
約 45 秒後に、[Welcome]画面が表示され
ます。
b. ホ ー ム ボ タ ン（ ）を押してホーム画面を開
きます。
注 記： UltimusPlus は、表示される言語、エア
ー圧、およびバキューム圧について、デフォルト
設定（英語、psi、inH
2
O ）で 出 荷 さ れ ま す 。こ れ ら
の設定で問題ない場合は、手順 9 に進んでくだ
さい。問題がある場合は、「システム設定」（P40）に
移動して必要な変更を行い、ここに戻ります。
UltimusPlusシリーズディスペンサー
22
