CM402 维修手册 2.1 关于机 器参数 Page 2-18 2.1. 16 吸头 吸头 吸头 吸头旋转 旋转 旋转 旋转中心 中心 中心 中心 高速吸头 (8 个吸嘴 ) 显示θ轴的旋转 中心。 多功能吸头 (3 吸嘴 ) 4Z4C-C -MMA02-A0 1-00
CM402
维修手册
2.1 关于机器参数
Page 2-17
2.1.15
各角度的吸头位置
各角度的吸头位置各角度的吸头位置
各角度的吸头位置

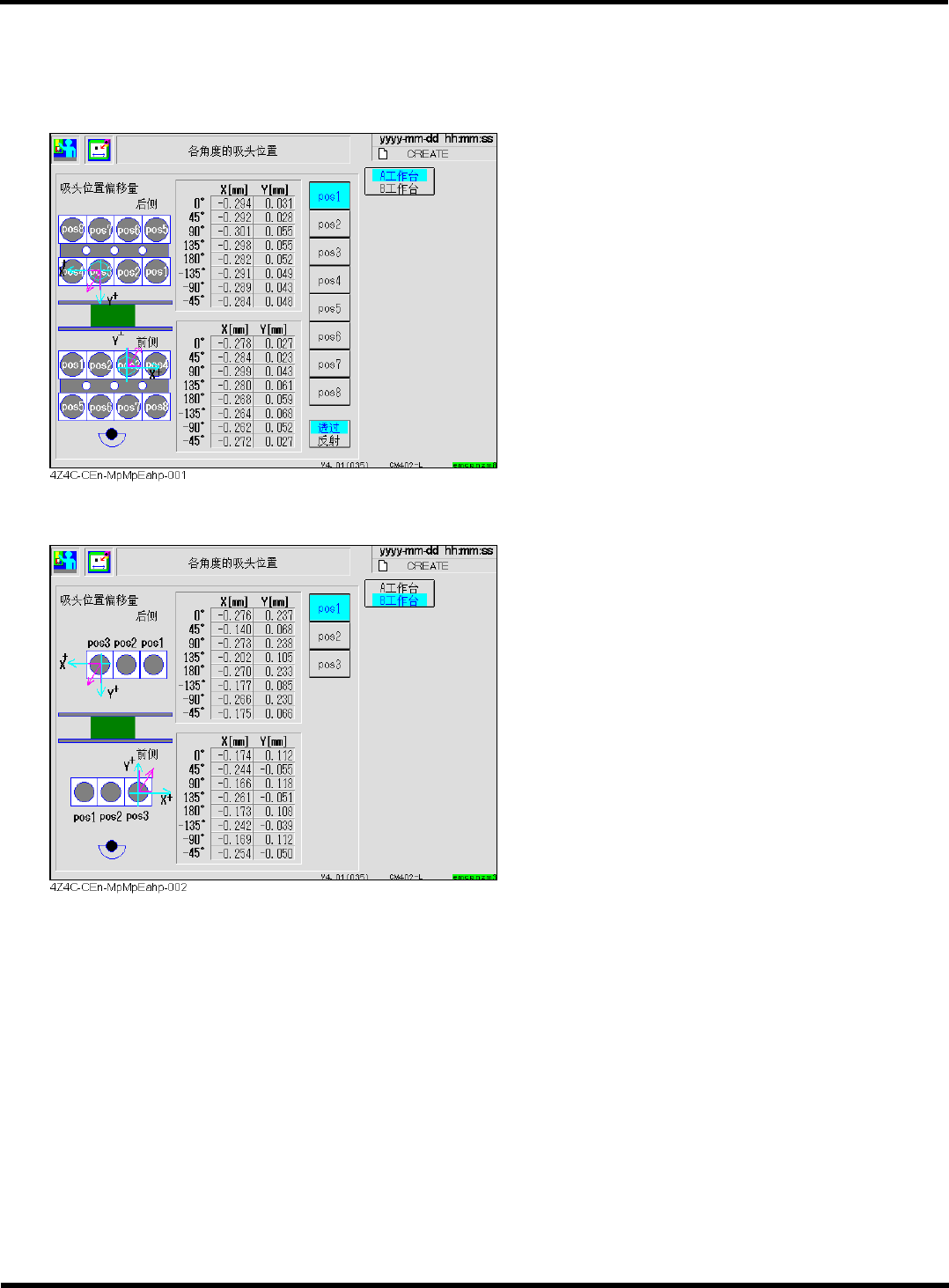

高速吸头 (8 个吸嘴)
表示每个角度的吸嘴座位置。
多功能吸头 (3 个吸嘴)
4Z4C-C-MMA02-A01-00
CM402
维修手册
2.1 关于机器参数
Page 2-18
2.1.16
吸头
吸头吸头
吸头旋转
旋转旋转
旋转中心
中心中心
中心
高速吸头 (8 个吸嘴)
显示θ轴的旋转中心。
多功能吸头 (3 吸嘴)
4Z4C-C-MMA02-A01-00
CM402
维修手册
2.1 关于机器参数
Page 2-19
2.1.17
吸头角度原点
吸头角度原点吸头角度原点
吸头角度原点
只适用于高速吸头 (8 个吸嘴)
吸头角度原点
表示每个吸头在更换吸嘴时的θ轴的偏移量。
2.1.18
吸头缓冲量
吸头缓冲量吸头缓冲量
吸头缓冲量
只适用于多功能吸头 (3 个吸嘴)
吸头缓冲量
表示各吸头缓冲冲程末端传感器处与
ON 状态时的压入距离
4Z4C-C-MMA02-A01-00
