CM402 维修手册 2.2 机器参 数的示教步骤 Page 2-53 12. 将实装高度量具 置于第 2 实装位置上。 • 请将量具孔置于 下图位置上。 4Z4C-428C 4Z4C-429C 4Z4C-430C 4Z4C-431C 自左到右，外侧 基准 自左到右，内侧 基准 自右到左，外侧 基准 自右到左 ，内侧基准 13. 关闭安全盖。 14. 将伺服开关置于 ON 状态。 15. 按操作面板的 UNLOCK + [ 基板定位…
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-52
4.
将伺服开关置于 OFF 状态。
5.
打开安全盖
6.
将吸嘴(130 号)安装在吸嘴位置 3 号上。
∗
多功能吸头时是 1003 号
7.
关闭安全盖。
8.
将伺服开关置于 ON 状态。
9.
按操作面板的
UNLOCK
+ [量具调整]键。
•
吸头退避，第 2 实装位置的基板止动器将处于
ON 状态。
10.
将伺服开关置于 OFF 状态。
11.
打开安全盖
下一页
OFF ( )
ON ( )
SERVO
OFF ( )
ON ( )
SERVO
OFF ( )
ON ( )
SERVO
4Z4C-C-MMA02-A02-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-53

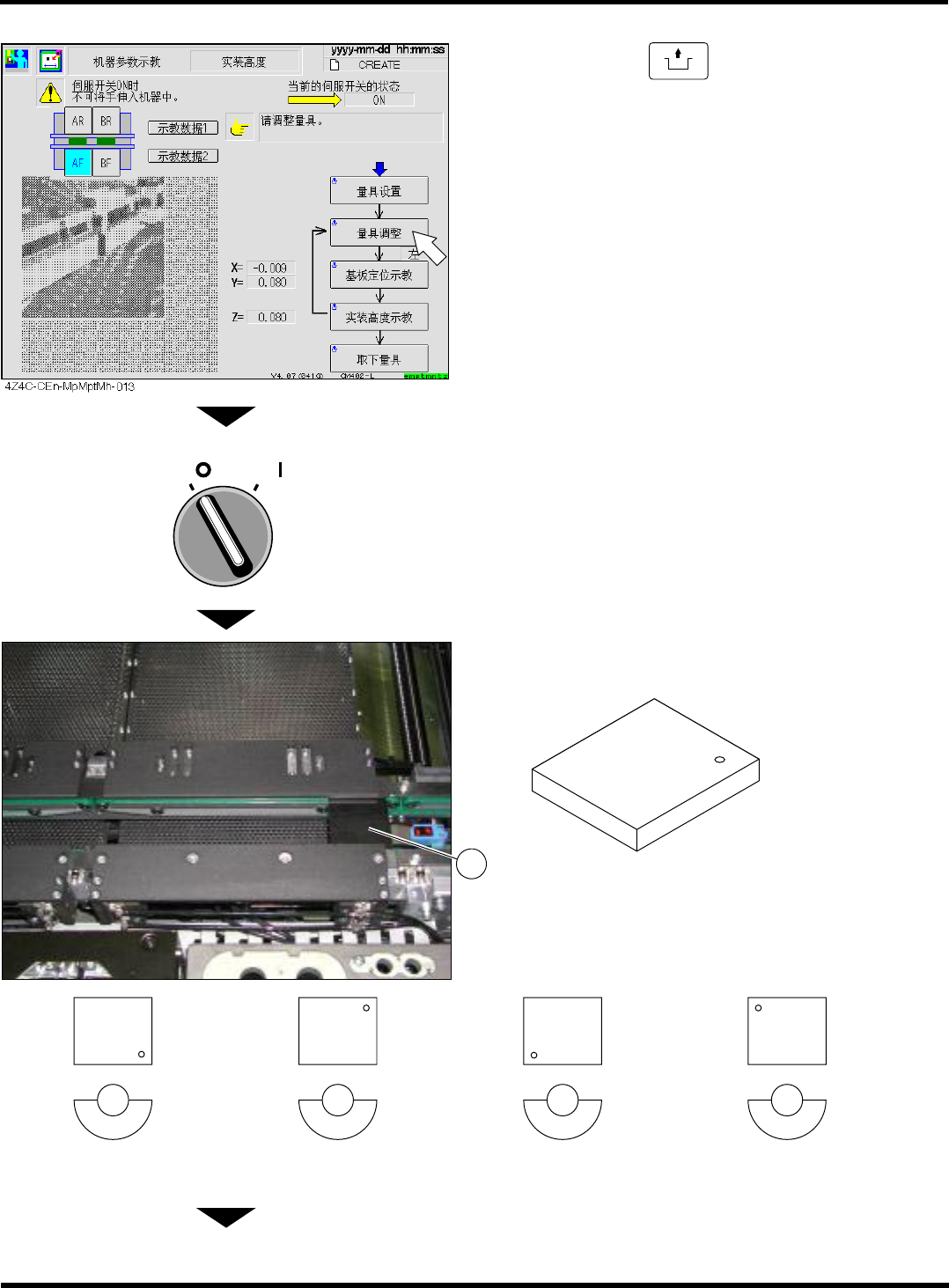

12.
将实装高度量具
置于第 2 实装位置上。
•
请将量具孔置于下图位置上。
4Z4C-428C
4Z4C-429C
4Z4C-430C
4Z4C-431C
自左到右，外侧基准 自左到右，内侧基准 自右到左，外侧基准 自右到左，内侧基准
13.
关闭安全盖。
14.
将伺服开关置于 ON 状态。
15.
按操作面板的
UNLOCK
+ [基板定位示教]
键。
•
进行示教操作。
16.
按操作面板的
UNLOCK
+
[实装高度示
教]。
•
进行示教操作。
下一页
OFF ( )
ON ( )
SERVO
4Z4C-429P
1
4Z4C-427C
4Z4C-C-MMA02-A02-01
1
2
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-54
17.
按操作面板的
UNLOCK
+ [量具调整]键。
•
吸头退避，第 1 实装位置的基板止动器将处于
ON 状态。
18.
将伺服开关置于 OFF 状态。
19.
打开安全盖。
20.
卸下第 2 实装位置上的实装高度量具
，
将量具置于第 1 实装位置上。
•
请将量具孔置于下图位置上。
4Z4C-428C
4Z4C-429C
4Z4C-430C
4Z4C-431C
自左到右，外侧基准 自左到右，内侧基准 自右到左，外侧基准 自右到左，内侧基准
下一页
4Z4C-430P
1
4Z4C-427C
OFF ( )
ON ( )
SERVO
4Z4C-C-MMA02-A02-01
