CM402机器参数.pdf - 第82页
CM402 维修手册 2.2 机器参数的 示教步骤 Page 2-82 39. 按操作面板上的 UNLOCK + [ 执行 ] 键。 ∗ 吸头将移动到原 点位置上。 4Z4C-C -MMA02-A0 3-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-81

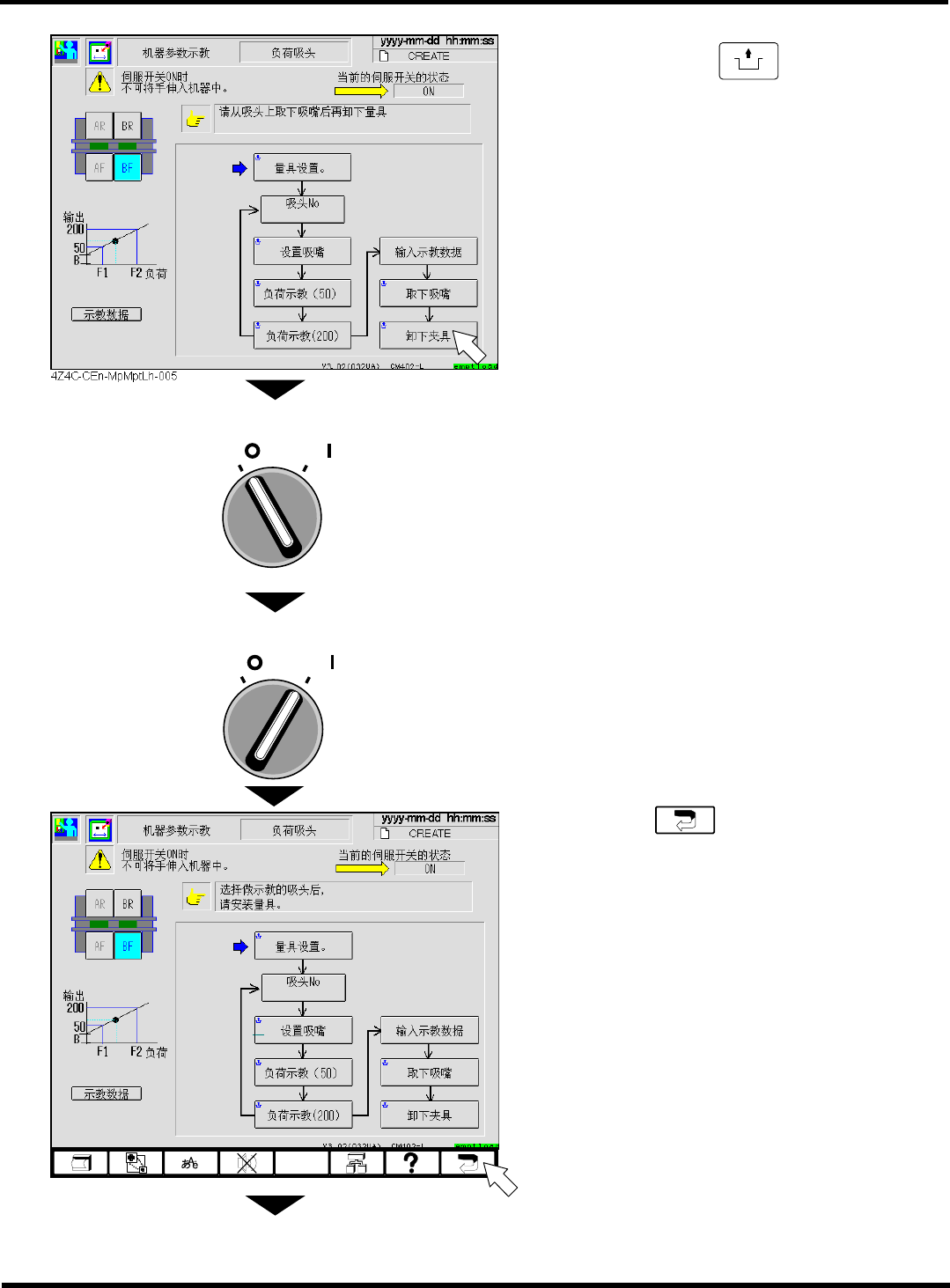

32.
按操作面板上的
UNLOCK
+ [卸下夹具]键。
33.
将伺服开关置于 OFF 状态。
34.
打开安全盖。
35.
取下量具。
36.
关闭安全盖。
37.
将伺服开关置于 ON 状态。
∗
重复步骤 2. ~ 37.的操作，在其它工作台上也要
进行同样的操作。
38.
按功能键 。
下一页
OFF ( )
ON ( )
SERVO
4Z4C-CEn-MpMptLh-006
OFF ( )
ON ( )
SERVO
4Z4C-C-MMA02-A03-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-82
39.
按操作面板上的
UNLOCK
+ [执行]键。
∗
吸头将移动到原点位置上。
4Z4C-C-MMA02-A03-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-83
2.2.11
引线检测器
引线检测器引线检测器
引线检测器
只适用于多功能吸头
(3
个吸嘴
)
使用工具 引线检测器量具 需要时间 5分钟
前期准备
引线检测器量具
1.
按[引线检测器]键。
2.
选择示教工作台。
3.
按操作面板上的
UNLOCK
+ [量具设置]键。
下一页
4Z4C-435P
2
1
