维修手册

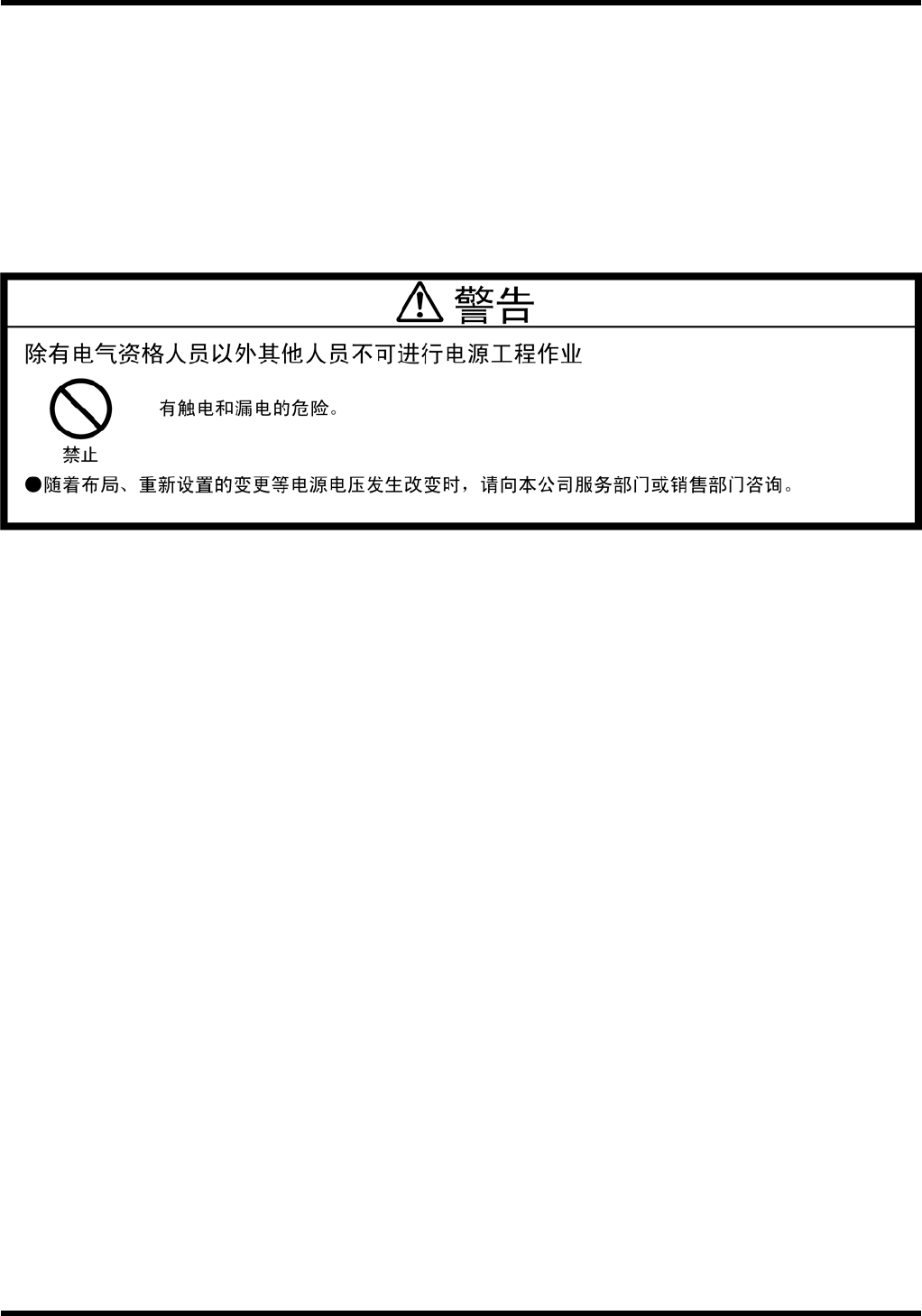

接通电源前要确认以下条件。
通常使用电源
3 相 AC380±20V
电源频率
50/60 Hz
额定容量
3.5 kVA
一次侧的电源不应从公共低电压配电系统（商用电源）直接供给，
而应从工厂管理下的电源系统中供给。
2
维修手册
检查电压
使用检测器测量降压变压器的输入和输出接线端之间的电压，以确保电压额定。
1. 将降压变压器输出侧的电路保护器 OFF。
2. 合上主电源开关。
3. 使用检测器测量降压变压器输入接线端之间的电压，以确保额定电压。
4. 测量降压变压器的输出接线端。在 U 和 V、V 和 W、W 和 U 之间的电压应当为 AC200V。
3
维修手册
在机器和地之间连接接地电缆
=提示=
由于机器采用安全接地结构，所以接地对于防止触电、火灾和设备的误动作很重要。
1. 如何接地
=技术规格=
接地电缆的横截面积应等于或大于主电源供应电缆的横截面积。
200V 等级
接地电缆尺寸
达到 10 kVA
5.3 mm
2
AWG10
达到 20 kVA 8.0 mm
2
AWG8
达到 40 kVA
14.0 mm
2
AWG6
=注意=
EN 标准规定接地电缆的横截面积应等于或大于机器供电电缆的横截面积
不得拼接接地电缆
符合三级接地（D 级）要求
接地应当符合地方电气法规的要求
=标准值=
接地电阻（机器和地之间）：100
配置接地电缆时，必需符合下列条件：
使接地电缆线尽可能远离对噪声敏感的装置的输入
/
输出电线，
同时，尽可能缩短导线平行敷设的距
离。
4

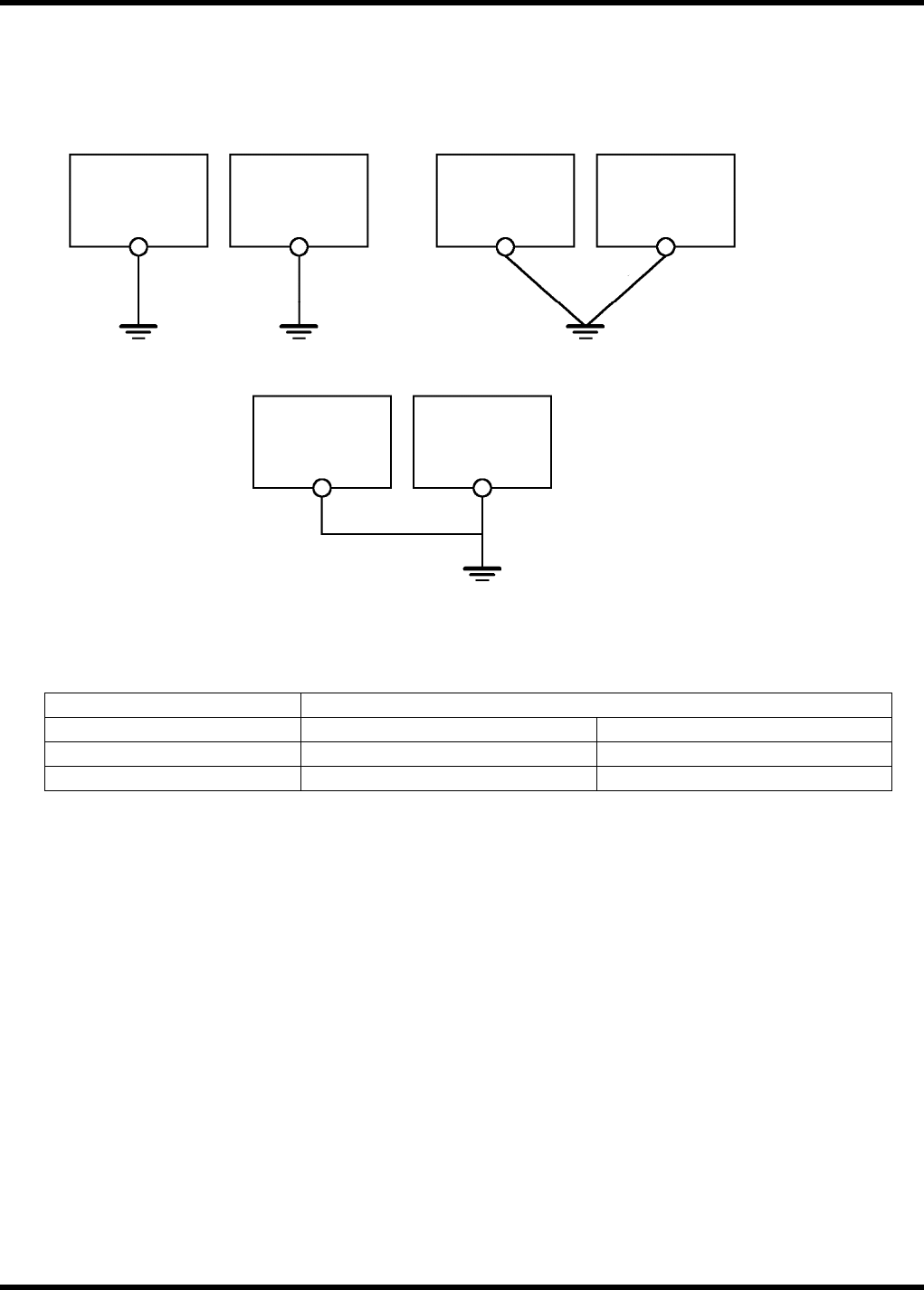

机器 A
机器 B
机器 A
机器 B
三级接地装置
三级接地装置
专用接地装置：OK
共用接地装置：OK
机器 A
机器 B
共用接地装置：NG
