维修手册 托盘的 调整 电子元件交接精度的调 整 ( 来自托盘的移交夹 头 ) 托盘的调整 托盘的调整 1. 转动手动 转盘，使循环计时器对 准 0 。 2. 将电 子元件治具设置在托 盘上。 3. 将 “ 机器调 整菜单 ” 画面的 IO 控制部 - [ 移交头返回 ] 置于 OF F 。 4. 转动手动 转盘，使循环计时器对 准 215 。 5. 以目视确认 托盘上的电子元件治具 与移交夹头的中心是 否一致， 如果位 置…

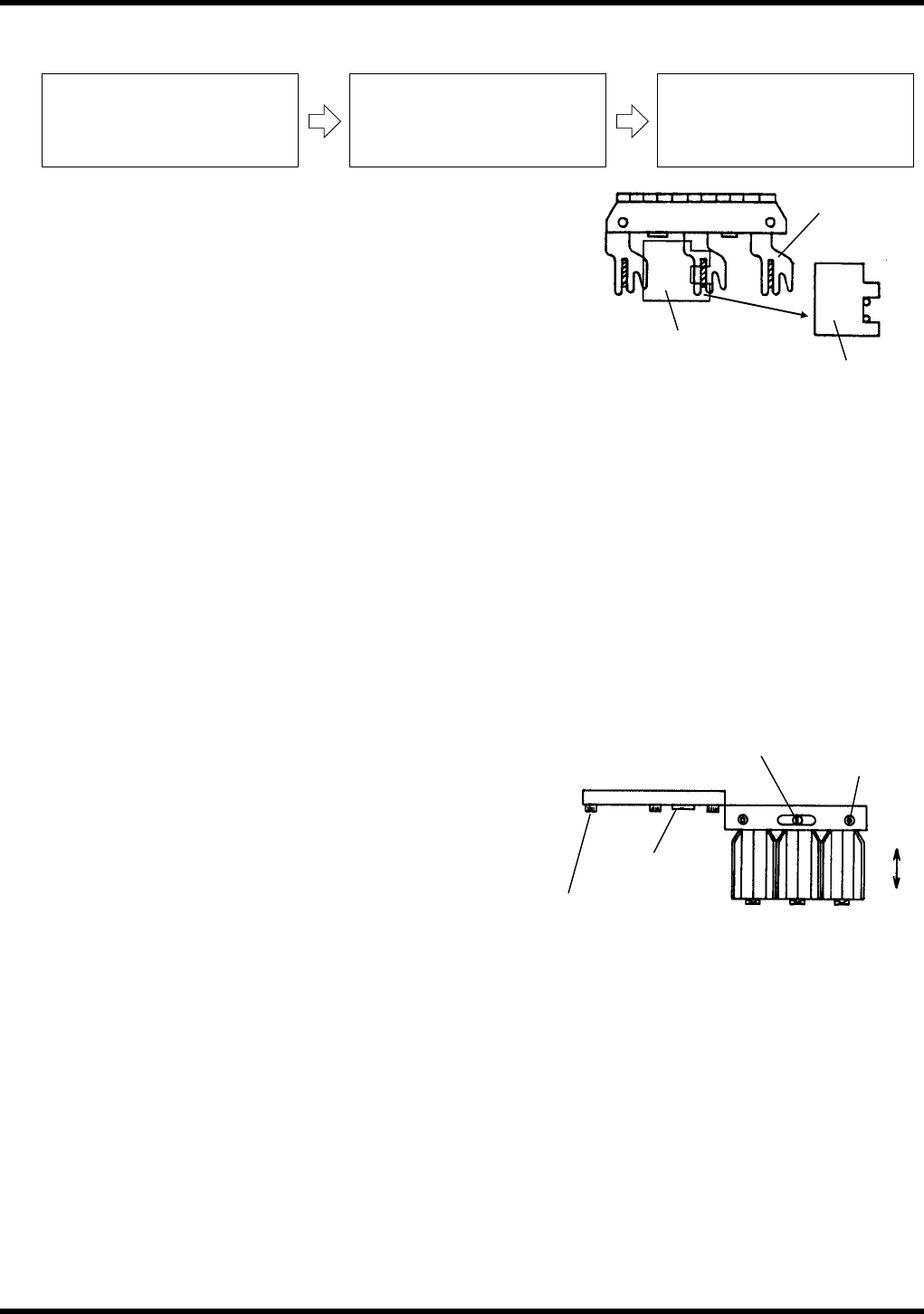

托盘
F 型治具
微调整螺丝 (B)
(B)
维修手册
电子元件交接精度的调整
托盘与移交夹头的 间隙调
整
电子元件交接精度的调整
(来自托盘的移交夹头)
托盘的调整
电子元件交接精度的调整 (来自托盘的移交夹头)
1. 将 F 型治具靠在托盘的根部，将电子元件治具设置在 F 型治具与
托盘之间。
2. 将副操作盘的 <移交头返回> 置于 OFF。

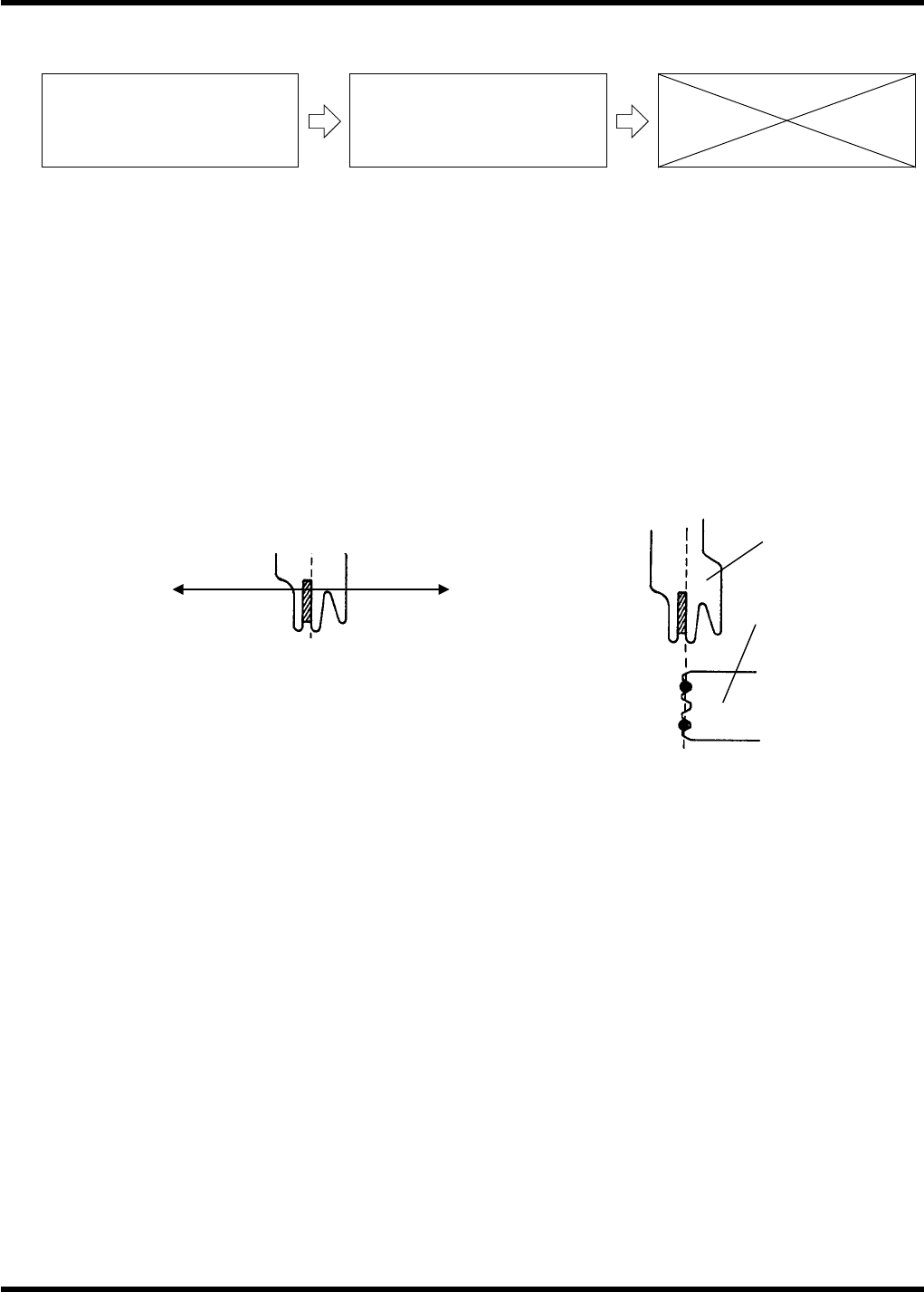

3. 转动手动转盘，确认托盘上的电子元件治具的引线是否被移交夹
头爪笔直地夹住，如果不是如此，进入以下步骤。
=注意=
夹住的时机，请在循环计时器为 202 ~212 时实施。
4. 松开螺栓 (B) (M83)。
引线 0.5 mm 间距
F 型治具的设置
5. 请转动微调整螺丝 (B) ，使托盘移动到移交夹头爪能笔直地夹住托盘上的电子元件治具的位置。
6. 拧紧螺栓 (B) (M83) ，进行固定。
7. 再次转动手动转盘，确认移交夹头爪是否能笔直地夹住电子元件治具，如果能夹住，则调整结束。
=注意=
如果夹住状态不符合要求，请再次重复 1. ~ 7.步骤的调整。
微调整螺丝 (A)
螺栓
(M8
3)
托盘的调整
6
维修手册
托盘的调整
电子元件交接精度的调整
(来自托盘的移交夹头)
托盘的调整
托盘的调整
1. 转动手动转盘，使循环计时器对准 0。
2. 将电子元件治具设置在托盘上。
3. 将 “机器调整菜单” 画面的 IO 控制部 - [移交头返回] 置于 OFF。
4. 转动手动转盘，使循环计时器对准 215。
5. 以目视确认托盘上的电子元件治具与移交夹头的中心是否一致， 如果位置
偏移，进入以下步骤。
6. 将目视确认得到的偏移量输入到画面左侧的机器参数的机器偏移量 Z
中。
- +
托盘
移交夹头
7. 用机器调整菜单的元件供给确认再次供给元件，确认在移交位置上，托
盘上
的电子元件是否能被移交夹头顺利地夹住，如果能被顺利地夹住，
则调整结束。
=注意=
当不能被顺利地夹住时，请再次重复 1. ~ 7.步骤的调整。
7
维修手册
插件头方面

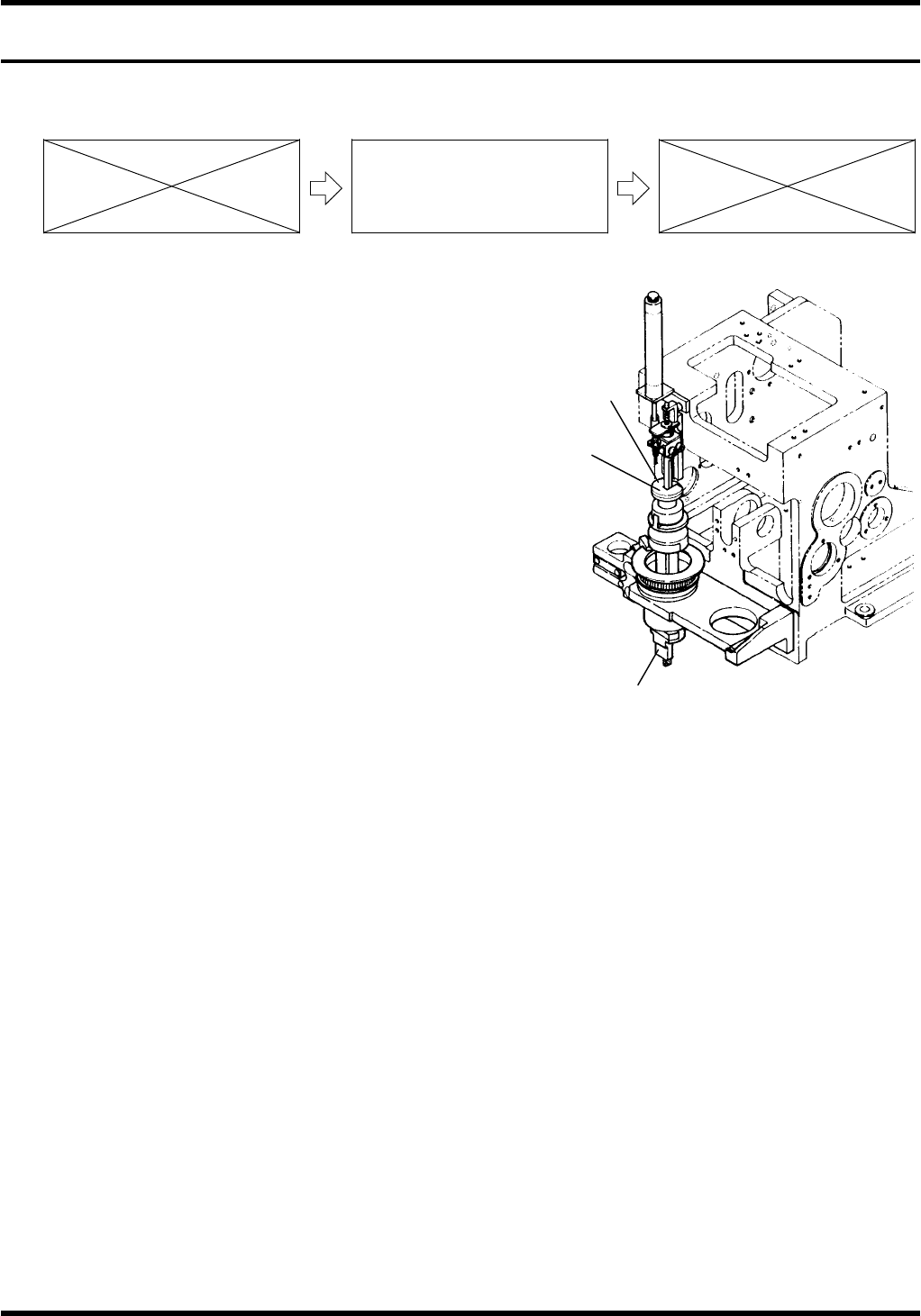

插件头推杆的平行度调整
插件头推杆的平行度调整
1. 松开插件头的圆板的螺栓 (M42) 。
2. 将千分表设置在推杆 (B) 上，使圆板转动，调出平
行度。
3. 当平行度达到基准以内时，拧紧螺栓 (M42) 固定
好。
螺栓 (M42)
圆板
推杆ー (B)
推杆的平行度调整
1
插件头推杆的平行度调整
