维修手册 插入夹 头晃动 精度的调 整 偏移量值的设置 偏移量值的设置 插入夹头晃动 精度的调整 1. 接通 电源，进行原点复归 。 2. 打 开前罩盖。 3. 松开头 装置罩盖的安装螺 栓，从头装置上卸掉 头装置罩盖。 4. 将维修开关 置于 ON 位置。 5. 按 动 <START （开始） > 按 钮，解除错误。 6. 从 “ 机器调整 菜单 ” 画面打 开 [ 轴移动 ] 画面 。 7. 选择 H 轴 ，用示…
维修手册
插入夹头爪开闭时机的调整
插入夹头的高度调整
插入夹头爪开闭时机的调整
插入夹头摆动精度的调整
插入夹头爪开闭时机的调整

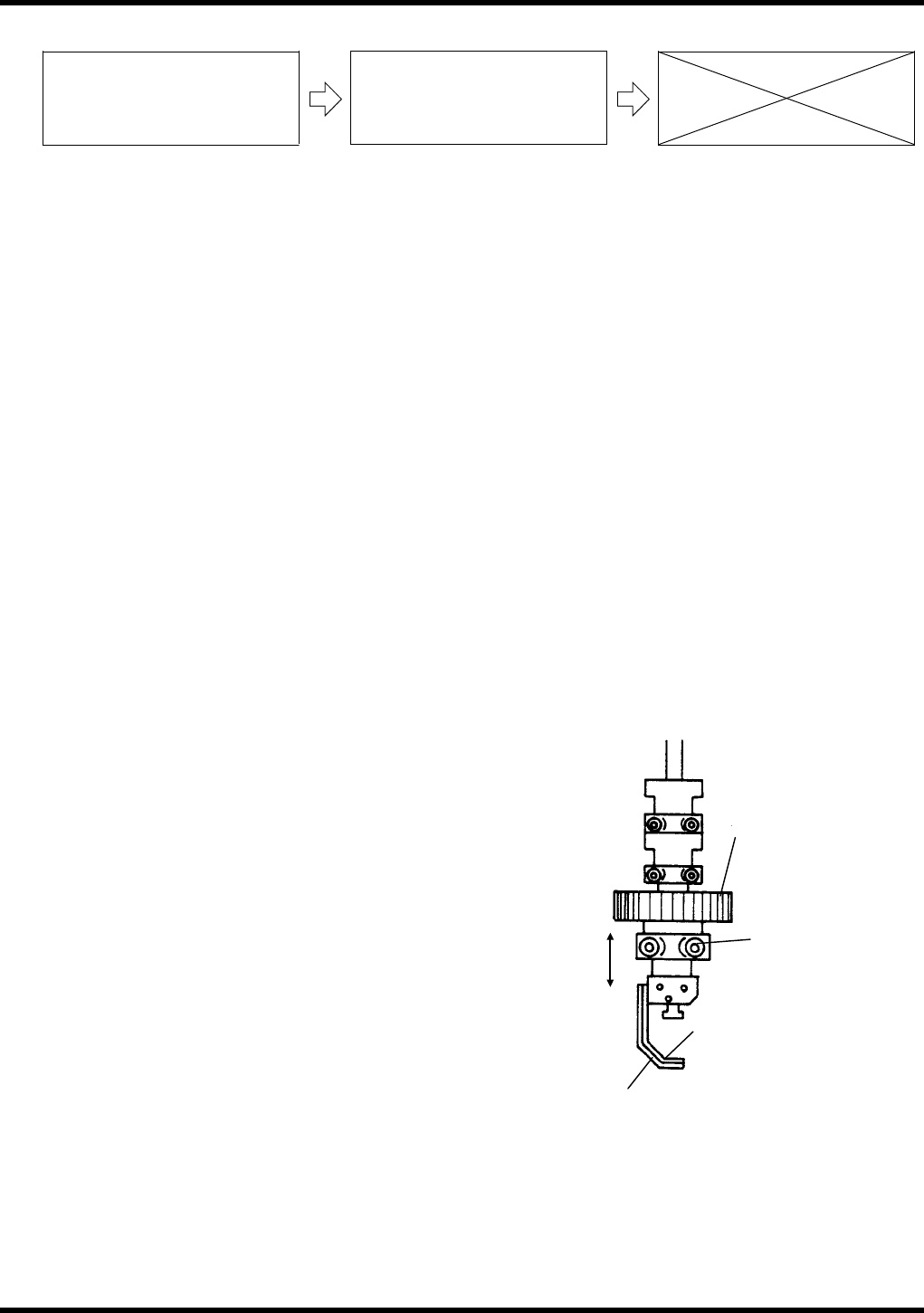

1. 转动手动转盘，使插入夹头爪(B)从下面死点上升 0.5mm 时，确认插入夹头爪开始摆动。
2. 如果开始摆动 (动作) 的时机不对时，请进行以下调整。
3. 转动手动转盘，将数字型序列计时器对准 174。
4. 松开夹头开闭时机控制的螺栓(M62)。
=注意=
松开螺栓 (M62) 后，请注意头轴会下降。
5. 用手上下移动头轴，在夹头爪打开的位置，将夹头开闭时机控制的螺栓 (M62) 拧紧，进行固定。
6. 转动手动转盘，确认是否在 11时，插入夹头爪(B)开
始关闭，在 29时关闭完毕。
=注意=
如果时机不符合时，请再次进行
3
～
5
步骤的调整。
开始摆动
0.5mm 上升
夹头开闭时机控
制的螺栓
(M62)
滑轮
夹头爪 (B)
夹头爪 (A)
3
维修手册
插入夹头晃动精度的调整
偏移量值的设置
偏移量值的设置
插入夹头晃动精度的调整
1. 接通电源，进行原点复归。
2. 打开前罩盖。
3. 松开头装置罩盖的安装螺栓，从头装置上卸掉头装置罩盖。
4. 将维修开关置于 ON 位置。
5. 按动 <START（开始）> 按钮，解除错误。
6. 从“机器调整菜单” 画面打开 [轴移动] 画面。
7. 选择H 轴，用示教键将H 轴设置在 0.00 的位置。
8. 将磁性支架放在 XY 工作台上。
9. 将检针设置到插入夹头爪上。
10. 移动磁性支架，确认晃动精度是否在 0 ~ 0.05mm 的范围以内。
如果在 0 ~ 0.05mm 范围以外，请进入以下步骤。
=注意=
晃动精度的确认，请只在插件头轴为 0时进行确认。
请将主菜单左侧的 ‘机器参数’ 的机器偏移量H 的值设置为 0，然后，进行原点复归。
11. 请从“机器参数” 菜单画面打开 [机器偏移量] 画面。选择机 器
偏移量H 轴，将数值设置为 0 后，进行原点复归。
12. 转动手动转盘，将循环计时器对准 0，按动原点复归开关。
滑轮
13. 松开夹头平行高度调整的螺栓 (M62)。
14. 朝方向转动，在晃动精度为 0 ~ 0.05mm 的位置时，拧紧
夹头平行高度的调整螺栓(M62)。
=注意=
松开夹头平行高度的调整螺栓之后，请注意头轴的
高度将发生变化。
出现偏移时，请对机器参数的机器偏移量H 输入
值，使得在 0 ~ 0.05mm 范围内。
*但是，当偏移量数值为 2以上时，请再次进行
11. ~ 14.步骤的调整。
夹头爪 (A)
夹头平行、高度
调整螺栓 (M62)
夹头爪(B)
插入夹头的调整
4
すき間確認
维修手册
移交夹头方面
移交夹头的高度调整
移交夹头的高度调整
1. 转动手动转盘，使循环计时器对准 15。
2. 确认插入夹头爪下面与移交夹头爪之间的间隙是否为 0.2mm。
如果不是 0.2mm，就进入以下步骤。
3. 松开移交夹头部的螺栓 (M42) 。
4. 松开微调整的固定螺丝。
0.2mm
插入夹头爪
移交夹头爪
5. 转动微调整螺丝，上下移动移交夹头，使插入夹头爪下面与移交夹头爪之间的间隙达到 0.2mm。
6. 调整结束后，拧紧微调整螺丝以及微调整的固定螺丝，进行固定。
7. 拧紧移交夹头部的螺栓 (M42)。
8. 再次转动手动转盘，将循环计时器对准 15，确认插入夹头爪下面与移交夹头之间的间隙是否达到 0.2mm，
如果达到了，则调整结束。
=注意=
当间隙不是 0.2mm 时，再次重复 3～8 步骤的调整。
微调整螺丝
微调整固定螺丝
螺栓 (M42)
移交夹头爪的调整
1
移交夹头的高度调整
移交夹头爪的调整
