维修手册 切割部  检查  加油 1. LM 导 轨 4. 推杆凸轮 周期 No. 项目 作业 加油量 详细 内容 每周 1. LM 导轨 0.5 cm 3 彻底擦 净粘付在 表面上 的灰尘 后，薄 薄地涂上 润滑脂。 2. 润滑油注入口 用油枪注入润滑 脂，射出 1 次 。 3. 润滑油注入口 用油枪加油润滑 脂，射出 1 次 。 ( 加油孔为 NL 型 ) 4. 推杆凸轮 彻底擦 净粘付在 表面上 的灰尘 后，薄 薄地涂上 润滑…

100%1 / 78
5. 杆 (3)
6. 弹簧挂钩部
2. 杆
1. 凸轮
4
维修手册
料架
料架
. 杆 (2)
7. 编带切刀
加油
周期
No.
项目 作业 加油量 详细内容
每月
1.
凸轮
0.5 cm
3
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂。
对于滚轮部，请向轴部注入机油
1
~
2
滴左右。
2.
杆
3.
滑块部
4.
杆 (2)
5.
杆 (3)
6.
弹簧挂钩部
7.
编带切刀
=注意=
请注意绝对不要将油类粘付到传感器和皮带上。
1

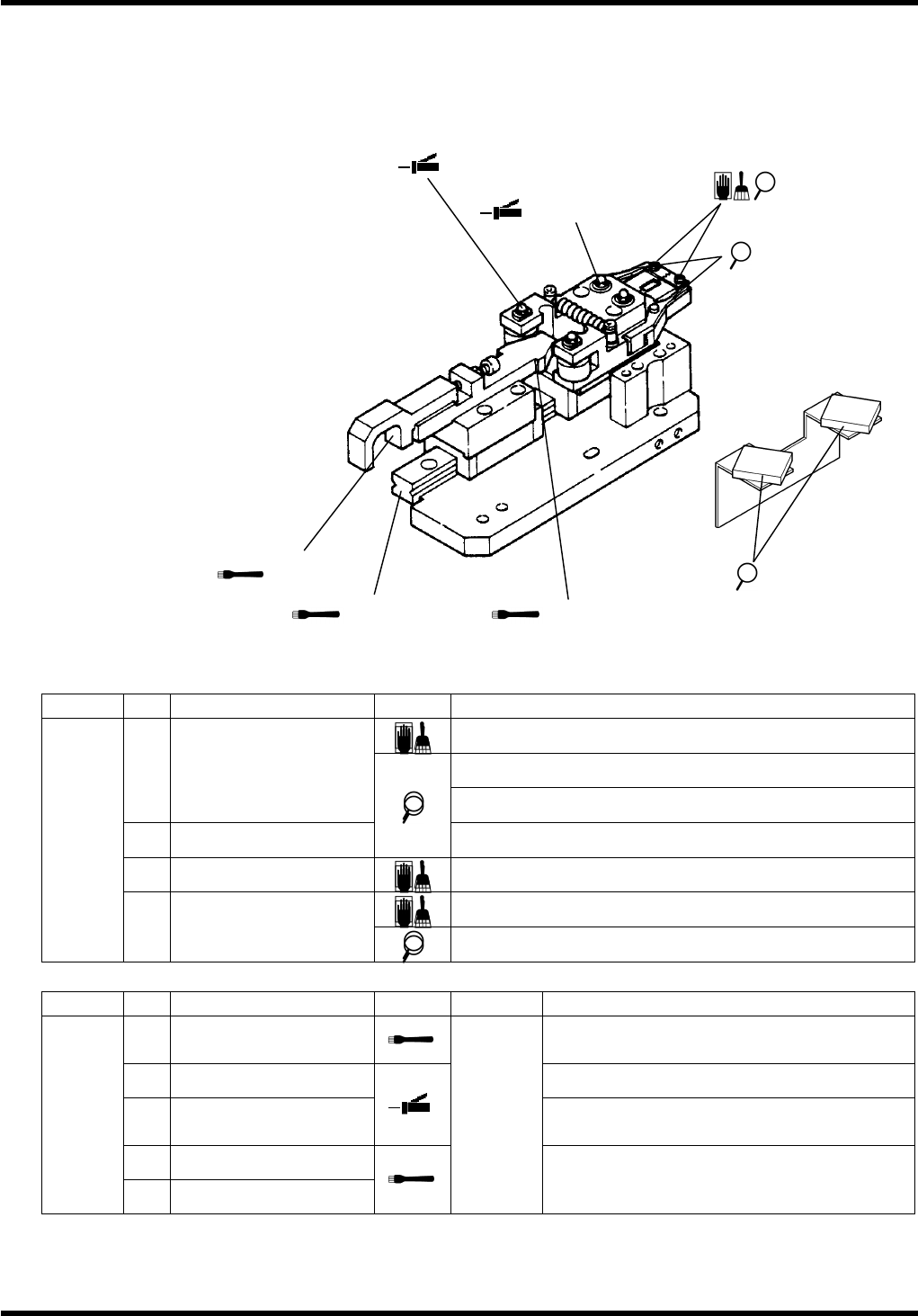

3. 滑块部
维修手册
切割部
检查
加油
1. LM 导轨 4. 推杆凸轮
周期
No.
项目 作业 加油量 详细内容
每周
1.
LM 导轨
0.5 cm
3
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂。
2.
润滑油注入口
用油枪注入润滑脂，射出 1 次。
3.
润滑油注入口
用油枪加油润滑脂，射出 1 次。
(加油孔为 NL 型)
4.
推杆凸轮
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂。
5.
挂钩
=注意=
请注意绝对不要将油类粘付到传感器上。
1
3. 润滑油注入口
a. 引线切刀
2. 润滑油注入口
b. 引线切刀杆
5. 挂钩
c. 传感器
周期
No.
项目 作业 详细内容
每天
a.
引线切刀
对引线切刀端部用刷子等进行清扫，除去切割屑等。
引线切刀应无油渍、灰尘的粘付。
引线切刀应无磨损、无损坏。
b.
引线切刀杆 引线切刀杆的开闭应顺畅。
c.
传感器
擦净传感器端部的灰尘等污垢。
d.
引线导板
对引线切刀端部用刷子等进行清扫，除去切割屑等。
引线切刀应无油渍、灰尘的粘付。
a. 可移动刀片, 固定刀
b. 线
b.
2. 杆的滑动面
c. 支撑销
维修手册
砧座部
砧座部上部
1.可动刀片滑动面
线
检查
周期
No.
项目 作业 详细内容
每天
a.
可移动刀片, 固定刀片
用刷子等对可移动刀片、固定刀片的端部进行清扫，除去
切割屑等。
可移动刀片, 固定刀片应无磨损、无损坏。
b.
线 卷线应无损坏。
c.
支撑销 支撑销应没有磨损、损坏。
加油
周期
No.
项目 作业
加油量
详细内容
每周
1.
杆的滑动面
0.1 cm
3
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂
每月
2.
可移动刀片滑动面
1 至 2 滴
向可移动刀片滑动面加油 1 ~ 2 滴。
=注意=
请注意不要将油类粘付到固定刀片和可移动刀片的端部。
1
