维修手册 定位器 检查 周期 No. 项目 作业 详细内 容 每周 a. 基准销 无磨损、损伤。 加油 周期 No. 项目 作业 加油量 详细内 容 3 个月 1. 轴旋转部 1 至 2 滴 2. 轴滑动部 適量 用含有机油的抹 布擦拭 2 a. 基 准销 2. 轴 滑动部 1. 轴 旋转部
维修手册
基板搬送部
X-Y 工作台
4. LM 导轨 (Y)
2. 滚珠丝杠 (Y)
加油
1. 滚珠丝杠 (X)
3. LM 导轨 (X)
周期
No.
项目 作业 加油量 详细内容
每月
1.
滚珠丝杠 (X)
每个
3 cm
3
位置: 螺纹
2.
滚珠丝杠 (Y)
3 个月
3.
LM 导轨 (X)
每个
2 cm
3
位置: 轨道表面
4.
LM 导轨 (Y)
每个
2 cm
3
1
维修手册
定位器
检查
周期
No.
项目 作业 详细内容
每周
a.
基准销
无磨损、损伤。
加油
周期
No.
项目 作业 加油量 详细内容
3 个月
1.
轴旋转部
1 至 2 滴
2.
轴滑动部 適量 用含有机油的抹布擦拭
2
a. 基准销
2. 轴滑动部
1. 轴旋转部
维修手册
上料器

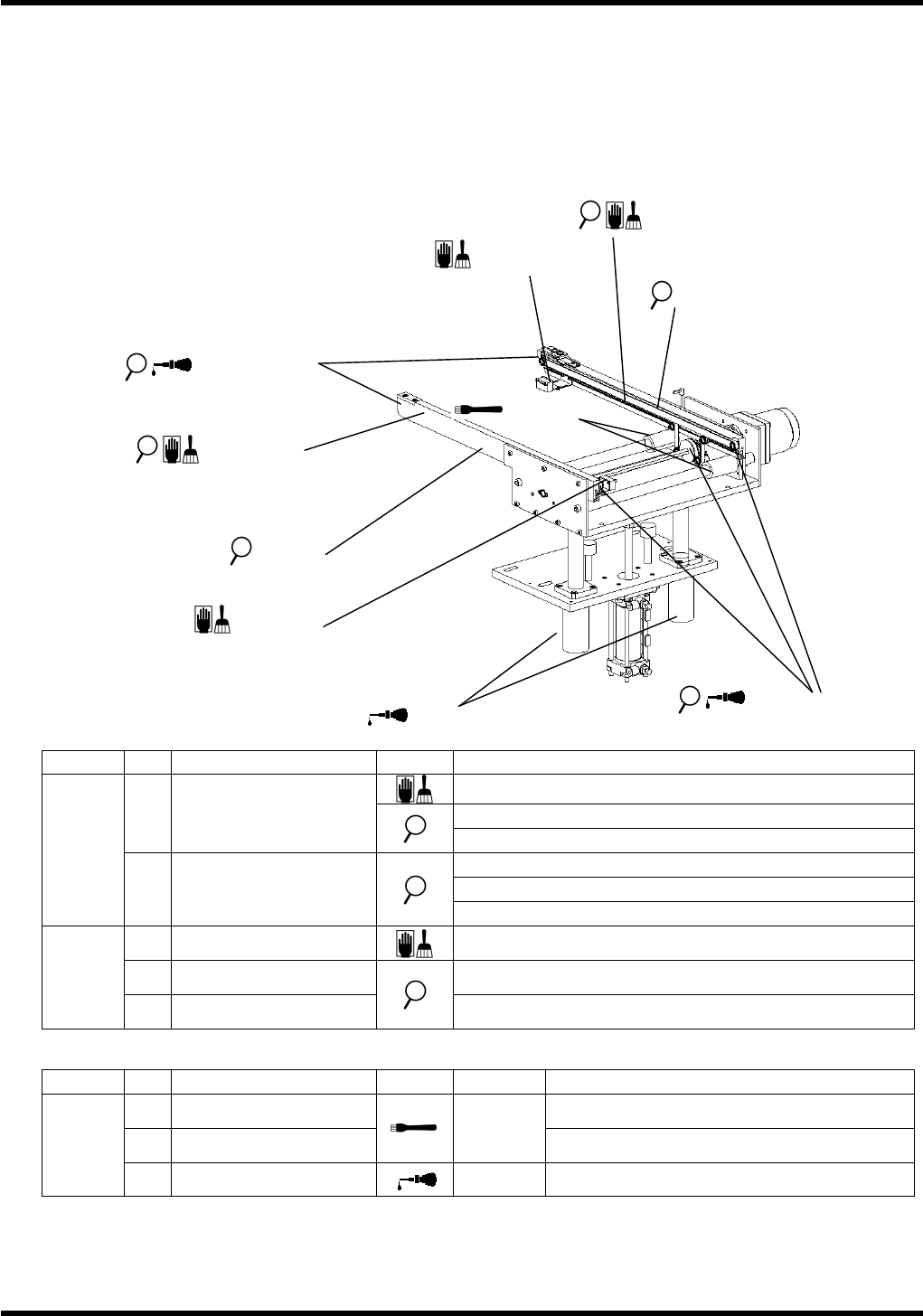

a / d. 皮带
c. 传感器
b. 轨道
e / 3. 皮带轮
1. LM 导轨
a / d. 皮带
b. 轨道
c. 传感器
检查
2. 滑动套管
e / 3. 皮带轮
周期
No.
项目 作业 详细内容
每天
a.
皮带
清扫油脂和灰尘。
无磨损、损伤。
确保皮带张力正确调节。
b.
轨道
宽度应比基板宽度宽出大约 0.5 ~ 1 mm。
升降动作无异常。
印刷基板的流动顺畅。
每周
c.
传感器
清扫油脂和灰尘。
d.
皮带
不打滑。
e.
皮带轮 全部转动。
加油
周期
No.
项目 作业 加油量 详细内容
3 个月
1.
LM 导轨
0.25 cm
3
位置: 轨道表面
2.
滑动套管 位置: 轴表面
3.
皮带轮
1 至 2 滴
位置: 轴孔
3
