a / 4. 减速 器 凸轮从动件 维修手册 砧座动 力部 1. 凸轮 检查 加油 3. 2. 凸 轮从动件 周期 No. 项目 作业 加油量 详细 内容 每周 1. 凸轮 0.5 cm 3 彻底擦 净粘付在 表面上 的灰尘 后，薄 薄地涂上 润滑脂。 2. 凸轮从动件 射出 1 次 用油枪注入润滑 脂，射出一次。 3. 凸轮从动件 0.5 cm 3 彻底擦 净粘付在 表面上 的灰尘 后，薄 薄地涂上 润滑脂。 每运转 5,00…
a. 可移动刀片, 固定刀
b. 线
b.
2. 杆的滑动面
c. 支撑销
维修手册

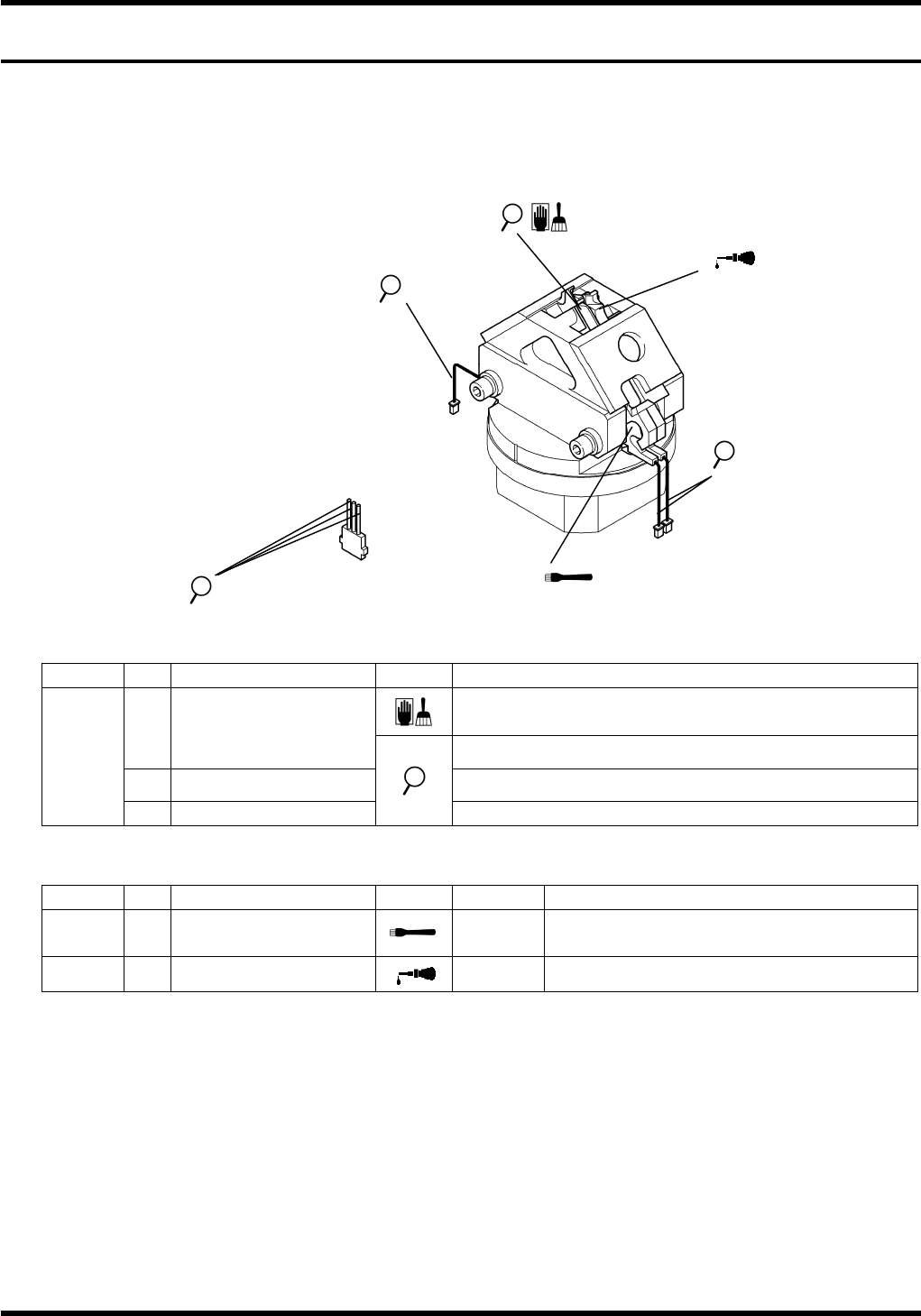

砧座部
砧座部上部
1.可动刀片滑动面
线
检查
周期
No.
项目 作业 详细内容
每天
a.
可移动刀片, 固定刀片
用刷子等对可移动刀片、固定刀片的端部进行清扫，除去
切割屑等。
可移动刀片, 固定刀片应无磨损、无损坏。
b.
线 卷线应无损坏。
c.
支撑销 支撑销应没有磨损、损坏。
加油
周期
No.
项目 作业
加油量
详细内容
每周
1.
杆的滑动面
0.1 cm
3
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂
每月
2.
可移动刀片滑动面
1 至 2 滴
向可移动刀片滑动面加油 1 ~ 2 滴。
=注意=
请注意不要将油类粘付到固定刀片和可移动刀片的端部。
1
a / 4. 减速器
凸轮从动件
维修手册
砧座动力部
1. 凸轮
检查
加油
3.
2. 凸轮从动件
周期
No.
项目 作业 加油量 详细内容
每周
1.
凸轮
0.5 cm
3
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂。
2.
凸轮从动件
射出 1 次
用油枪注入润滑脂，射出一次。
3.
凸轮从动件
0.5 cm
3
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂。
每运转
5,000
小时
4.
蜗轮减速器
0.18 L
(减速器
内)
每 5000 小时，实施油的更换。
废弃油 : 将蜗轮减速器下侧的关闭阀门打
开，把油放掉，做废弃处理。
加油 : 把油全放掉后，从蜗轮减速器侧的
供给口加油。
(
加油到达到窗口的正中间为
止)
2
周期
No.
项目 作业 详细内容
每天
a.
减速器
确认减速器无漏油。
维修手册
3 I/O 检查功能
本章对维修 IO 的检查作业进行说明。
