维修手册 5 维修指南本章对日常的维修作业进行说明。

保护功能

错误

代码编号

原因处理

＊电机自动识

别异常保护

95

电机和伺服放大器不匹配。更换为与放大器相匹配的电机。

其他的异常

此时的

号码

可能有以

上的显示。

控制回路因噪音(干扰)过大而导致了

误动作。驱动器的事故诊断功能启动

了，表示驱动器内部发生了某种异常。



暂时切断电源，然后再重新接通。



即使这样，仍显示错误信息时，有可能发

生了故障。



停止使用，请更换电机、伺服放大器。



请与本公司服务部门联系。

=注意=

＊ : 带有标记的保护功能动作后，输入清除指令是不能解除报警的。要复位时，请暂时切断电源，排除

故障原因之后再接入电源。

维修手册

5 维修指南

本章对日常的维修作业进行说明。

电子元件治具

维修手册

插入夹头方面

插入夹头的偏心调整

插入夹头的偏心调整

插入夹头的高度调整

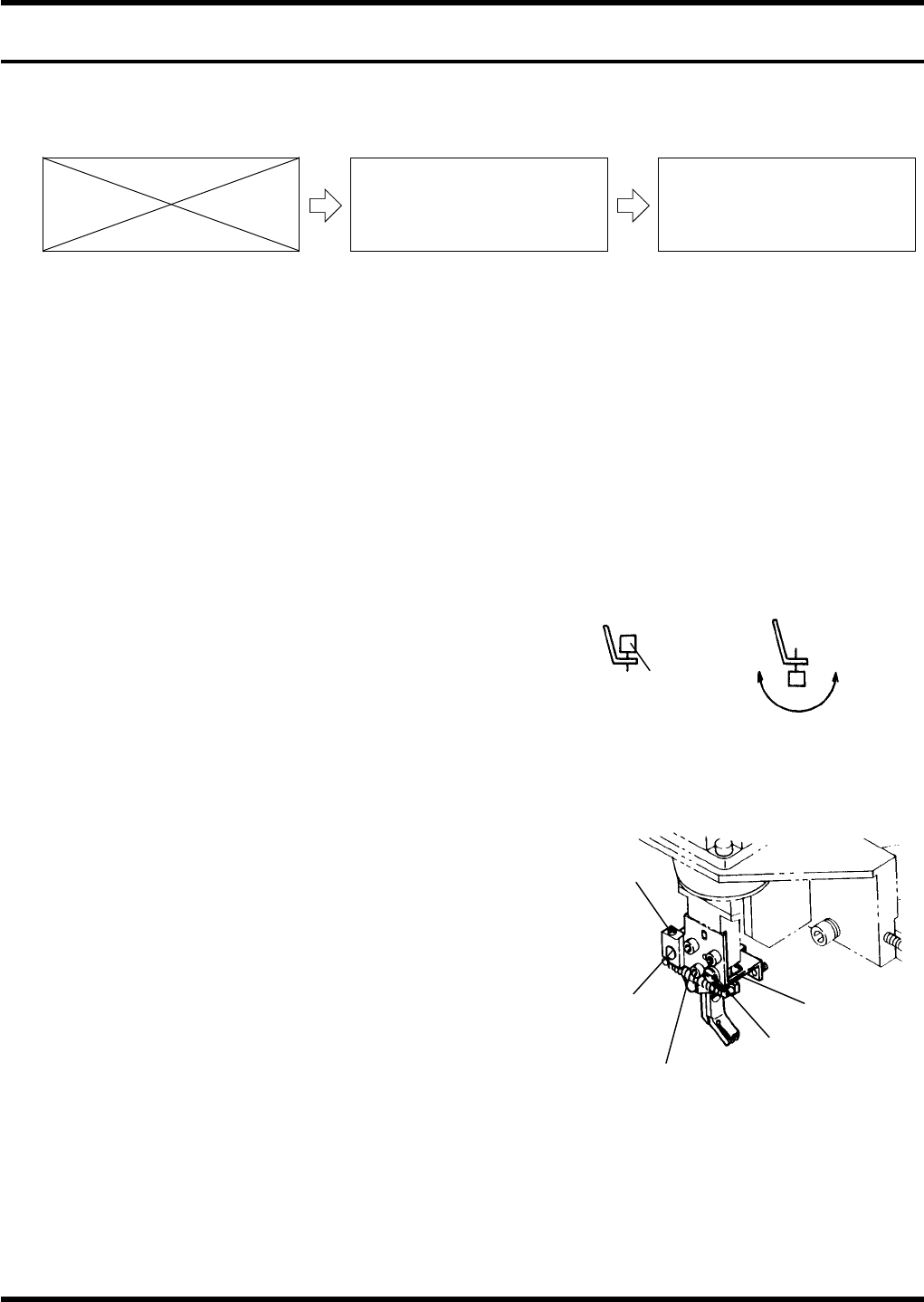

 插入夹头的偏心调整

1. 接通电源，进行原点复归。

2. 打开前罩盖。

3. 松开头装置罩盖的安装螺栓，从头装置上卸掉头装置罩盖。

4. 将维修开关置于 ON 位置。

5. 按动 <START（开始）> 按钮，解除错误。

6. 转动手动转盘，使循环计时器对准 10。

7. 将电子元件治具倒置设置。

8. ”机器调整”  解除H 轴伺服。

9. 用手转动插件头的皮带，确认偏心。

如果处于偏心状态，则进入以下步骤。

10. 松开 M3 螺栓 (1 根)。

11. 把微调整螺丝(A) 后面的固定螺丝松开。

12. 转动微调整螺丝 (A) ，调整垂直方向的偏心。

13. 松开固定螺丝 (1 根)。



正常设置

固定螺丝



倒置设置

用手转动头装置

查看偏心

电子元件治具的

14. 转动微调整螺丝 (B) ，调整垂直方向的偏心。

=注意=

 请以目视确认偏心，或者，在倒置设置的电子

元件治具的主体上设置千分表的检针后，确认

偏心。

 微调整螺丝相对于装置来说是垂直方向移动

的，但在松开螺栓时，请务必确认最初的安装

面和状态。因为可能偏移到垂直方向以外。

15. 安装头装置罩盖，并拧紧头装置罩盖的固定螺栓。

16. 将维修开关置于 OFF 位置。

微调整螺丝 (B)

M3 螺丝

固定螺丝

微调整螺丝 (A)
