维修手册 基板搬 送部 d. / 2. 轴 a. 杆 1. 杆 支点 b. / e. 传送销爪 c. 皮带  检查 周期 No. 项目 作业 详细内 容 每天 a. 杆 升降动作顺畅。 应滑动顺畅。 支点部能轻轻动 作。 b. 传送销爪 应准确地进入基 板孔。 每周 c. 皮带 无磨损。 d. 轴 滑动面 : 清扫垃圾、灰尘。 e. 传送销爪 销爪无松动。 销爪没有损坏或 变形。  加油 周期 No. 项目 作业 加油量 详细内 容…

100%1 / 78
维修手册
下料器
a / d. 皮带
e / 3. 皮带轮
b. 轨道
c. 传感器
c. 传感器
a / d. 皮带
b. 轨道
检查
加油
2. 滑动套管
e / 3. 皮带轮
2. 滑动套管
周期
No.
项目 作业 加油量 详细内容
3 个月
1.
LM 导轨
0.25 cm
3
位置: 轨道表面
2.
滑动套管 位置: 轴表面
3.
皮带轮
1 至 2 滴
位置: 轴孔
4
周期
No.
项目 作业 详细内容
每天
a.
皮带
清扫油脂和灰尘。
无磨损、损伤。
确保皮带张力正确调节。
b.
轨道
宽度应比基板宽度宽出大约 0.5 ~ 1 mm。
升降动作无异常。
印刷基板的流动顺畅。
每周
c.
传感器
清扫油脂和灰尘。
d.
皮带
不打滑。
e.
皮带轮 全部转动。
1.LM
导轨

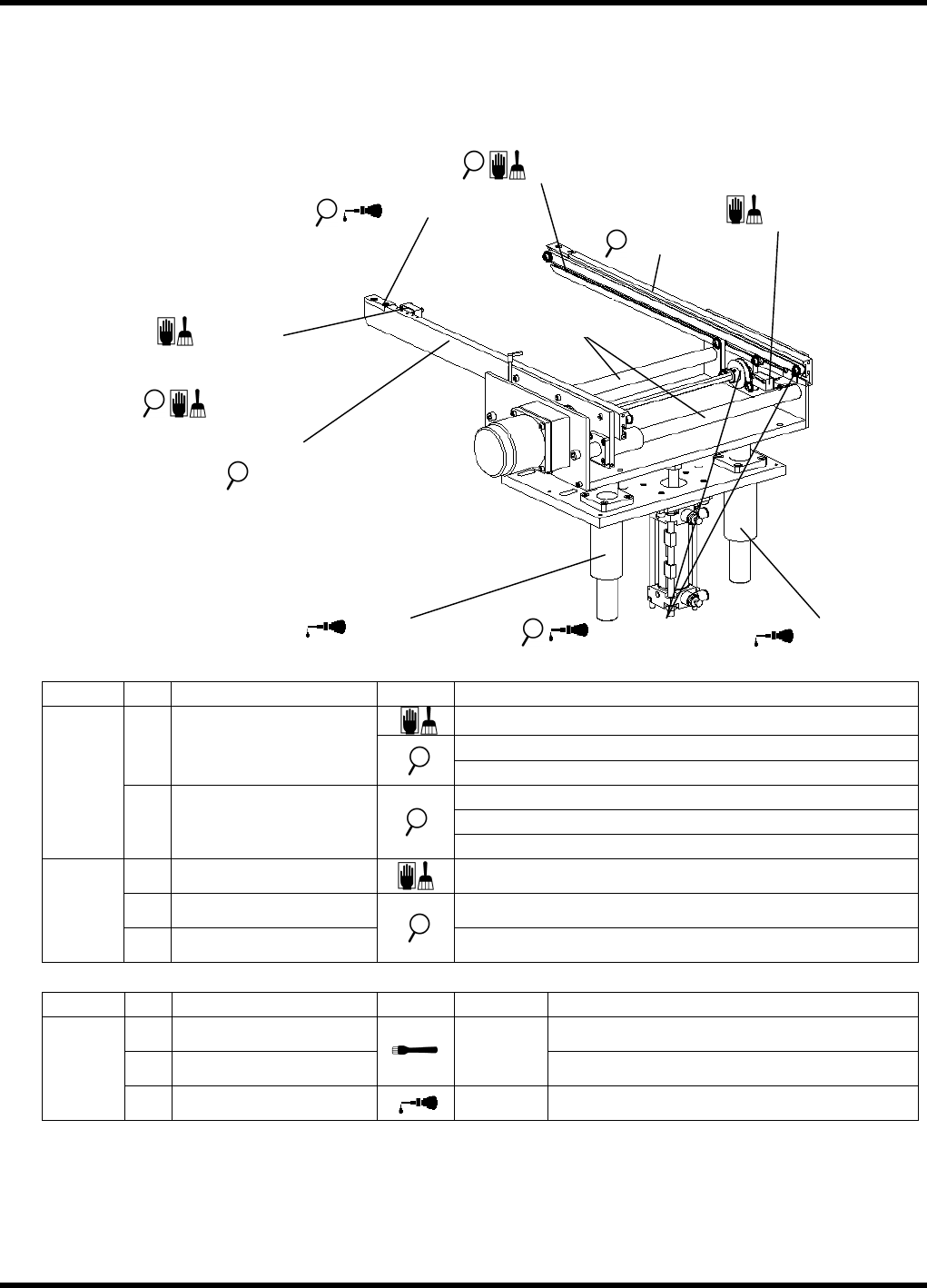

维修手册
基板搬送部
d. / 2. 轴
a. 杆
1. 杆支点
b. / e. 传送销爪
c. 皮带
检查
周期
No.
项目 作业 详细内容
每天
a.
杆
升降动作顺畅。
应滑动顺畅。
支点部能轻轻动作。
b.
传送销爪 应准确地进入基板孔。
每周
c.
皮带
无磨损。
d.
轴
滑动面: 清扫垃圾、灰尘。
e.
传送销爪
销爪无松动。
销爪没有损坏或变形。
加油
周期
No.
项目 作业 加油量 详细内容
3 个月
1.
杆支点
1 至 2 滴
2.
轴
0.25 cm
3
位置: 滑动面
5
a.
维修手册
插件头
插件头
d. LM 导轨 (X)
2.移动件 A, B
3. 移动件 A, B 的配合处
检查
4. 滚珠花键
/ 1. 插入夹头
c. 插入推杆
b. 插入推杆橡胶
周期
No.
项目 作业 详细内容
每天
a.
插入夹头
插入夹头的开闭动作应顺畅。
b.
插入推杆橡胶 插入推杆橡胶应无磨损、无损坏。
c.
插入推杆 插入推杆的上下滑动部应滑动顺畅。
d.
传感器 擦去传感器端部的灰尘等污垢。
加油
周期
No.
项目 作业 加油量 详细内容
每周
1.
插入夹头支点轴
各轴衬
部位一滴
向支点轴部加油 (每日检查时开闭动作如果
不顺畅就请加油。)
每月
2.
移动件 A, B
0.5cm
3
彻底擦净粘付在表面上的灰尘后，薄薄地涂上
润滑脂。
3.
移动件 A, B 的配合处
4.
滚珠花键
=注意=
请注意绝对不要将油粘付到传感器、插入夹头橡胶和插入推杆橡胶上。
