维修手册 连接气 源 将主气管连接到 机器上。 应确保主气源压 力大于 0.5 MPa 和 流量大于 80 L /m in (A.N.R) 。 = 注意 = 主气源 应无诸如 水分之类 的杂质。 在连接 好管路之 后，供给 主压缩空 气， 并利用调压单元 将气压调到 0.5 MPa 。 与其他 设备的 连接 与其他 设备或者 基板搬 送装置连接 时，需要 用盖子 盖住搬 送轨道。 因为由于 搬出的基 板以及轨 道的上下 动作， 手等 部…
G
K
C
O
固定金属件 (红色) 的拆卸
本机在搬运时，用固定金属件 (红色) 分别将 X-Y 工作台、Z 轴部分和 Z 轴罩盖部分固定住，使其不发生晃动。
启用机器时，请将下图所示的固定金属件全部拆卸掉。
请妥善保管卸掉的固定金属件。
1. X-Y 工作台
(1),固定用扎带拆卸。

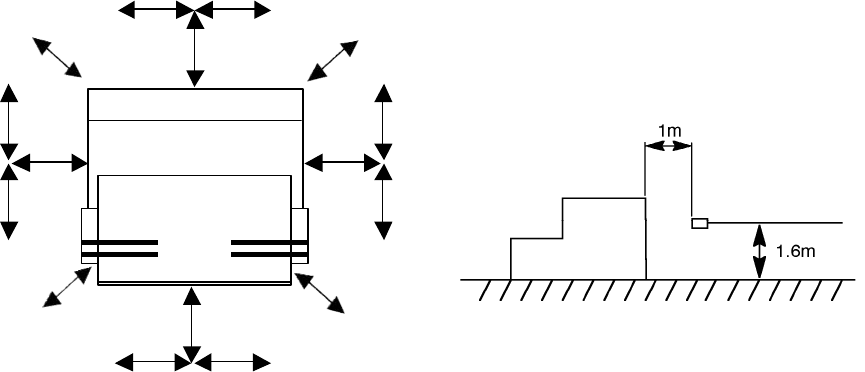

噪声测量
下图所示为在本机各点测定的噪声数据。
噪声测量点
=注意=
产品编号. , : 箭头的尺寸各为 1m
H I J
F
E
D
B A P
（顶视）
L
M
N
（侧视）
维修手册
连接气源
将主气管连接到机器上。
应确保主气源压力大于 0.5 MPa 和流量大于 80 L/min (A.N.R)。

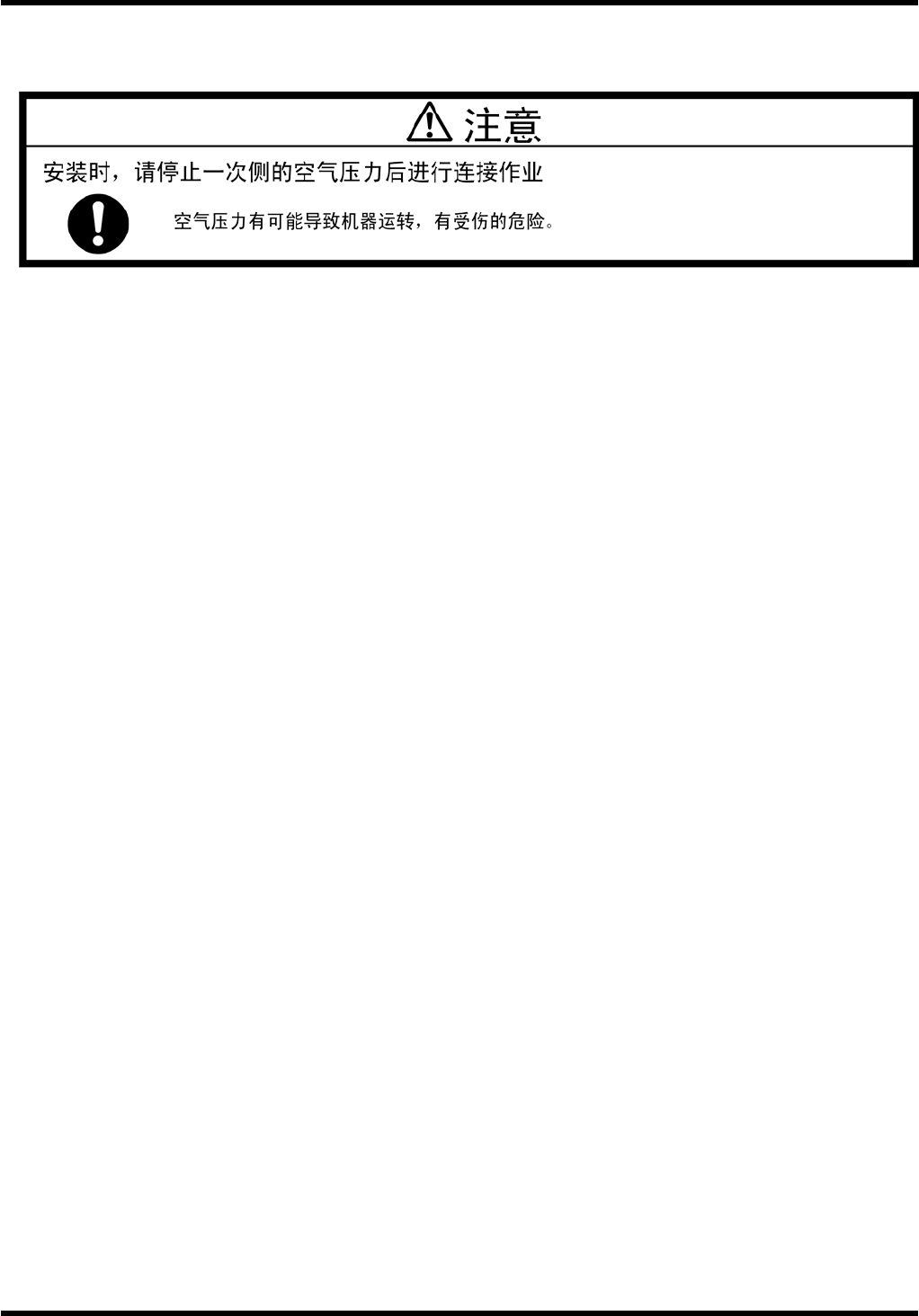

=注意=
主气源应无诸如水分之类的杂质。 在连接好管路之后，供给主压缩空气，
并利用调压单元将气压调到 0.5 MPa。
与其他设备的连接
与其他设备或者基板搬送装置连接时，需要用盖子盖住搬送轨道。因为由于搬出的基板以及轨道的上下动作，
手等
部位有负伤的可能性。
维修手册
工厂电源与端子台的连接
电缆的准备
连接电源时请使用同包装的工具，希望使用
4
线电缆
(3.5 ~ 5.5 mm
2
)
。
推荐使用抗拉强度高的以下的套头端子。使用这种端子能防止导体的擦伤。
推荐的套头端子
制造商
: PHOENIX CONTACT
型号 : 3.5 – 4.0 mm
2
AI4-12GY
5.5 – 6.0 mm
2
AI6-12YE
该电缆没有附属在内。
1

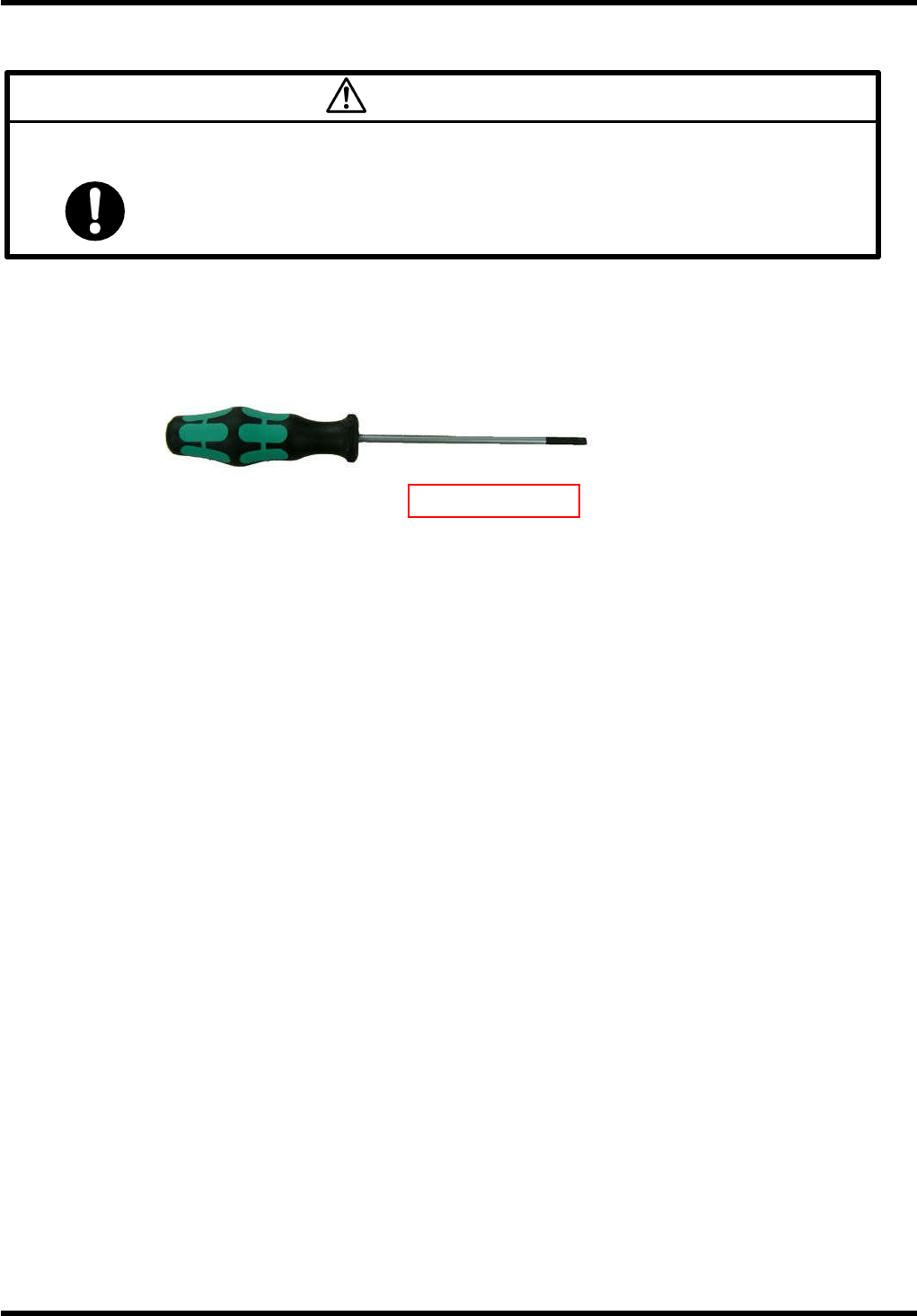

同包装的工具
警告
向设备主体连接电源以及气体的作业，应在安装的最后阶段进行。
否则有触电的危险。
