螺栓 (M6 1) 维修手册 移交夹 头爪的 调整 移交夹头的高度调整 移交夹头爪的调整 移交夹头的移送量及中 心的调整 移交 夹头爪的调整 1. 转动手动 转盘，使循环计时器对 准 48 。 2. 确认移交夹 头爪的固定爪与可动爪 的位置是否能配合。 如果 不符合要求，则 进入以下步骤。 3. 松开上部凸轮箱 内的螺栓 (M6 1) 。 4. 用手移 动可动爪，使其与 固定爪能配合。 5. 拧紧上部 凸轮箱内的螺栓 (…
すき間確認
维修手册
移交夹头方面

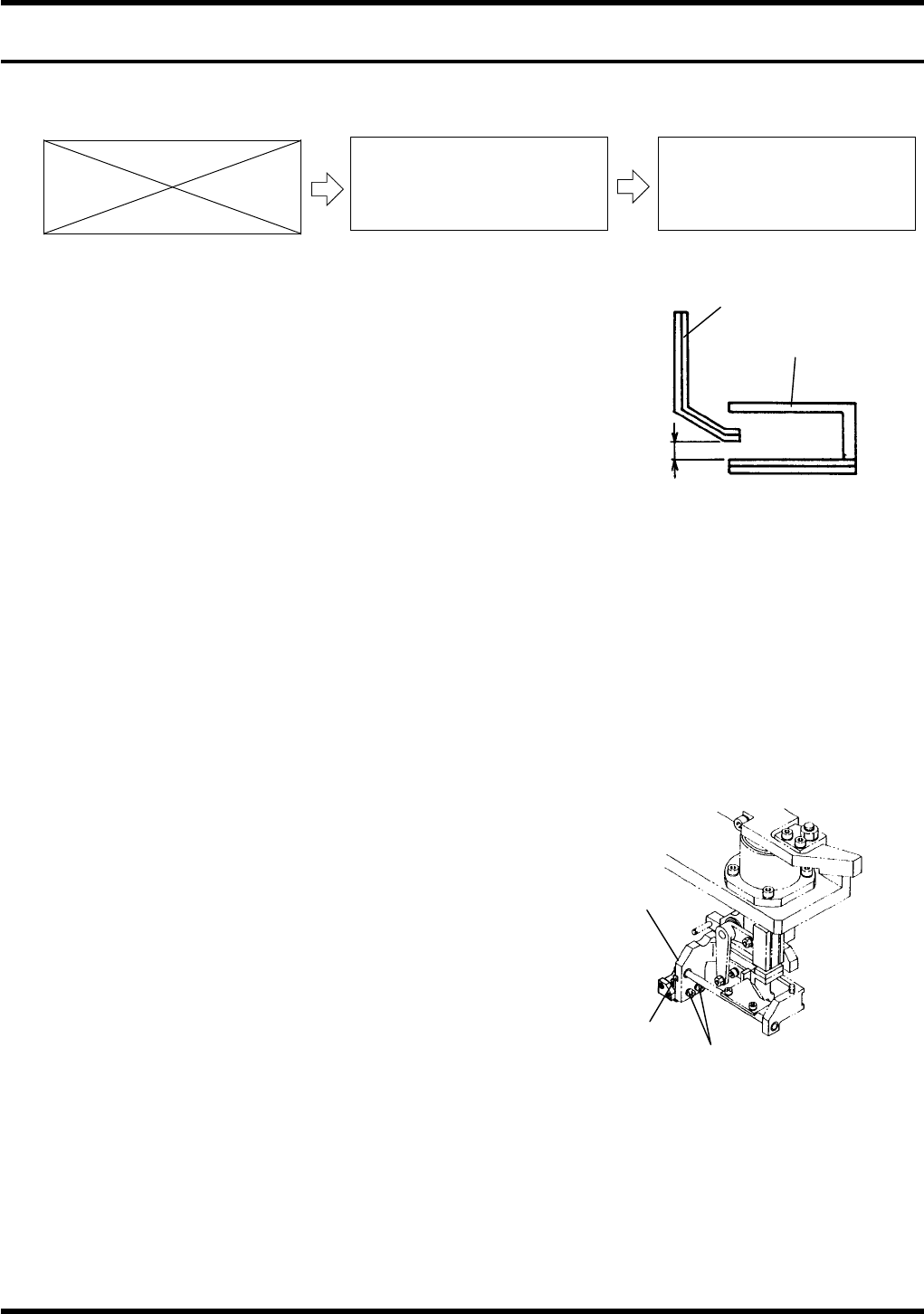

移交夹头的高度调整
移交夹头的高度调整
1. 转动手动转盘，使循环计时器对准 15。
2. 确认插入夹头爪下面与移交夹头爪之间的间隙是否为 0.2mm。
如果不是 0.2mm，就进入以下步骤。
3. 松开移交夹头部的螺栓 (M42) 。
4. 松开微调整的固定螺丝。
0.2mm
插入夹头爪
移交夹头爪
5. 转动微调整螺丝，上下移动移交夹头，使插入夹头爪下面与移交夹头爪之间的间隙达到 0.2mm。
6. 调整结束后，拧紧微调整螺丝以及微调整的固定螺丝，进行固定。
7. 拧紧移交夹头部的螺栓 (M42)。
8. 再次转动手动转盘，将循环计时器对准 15，确认插入夹头爪下面与移交夹头之间的间隙是否达到 0.2mm，
如果达到了，则调整结束。
=注意=
当间隙不是 0.2mm 时，再次重复 3～8 步骤的调整。
微调整螺丝
微调整固定螺丝
螺栓 (M42)
移交夹头爪的调整
1
移交夹头的高度调整
移交夹头爪的调整
螺栓 (M6
1)
维修手册

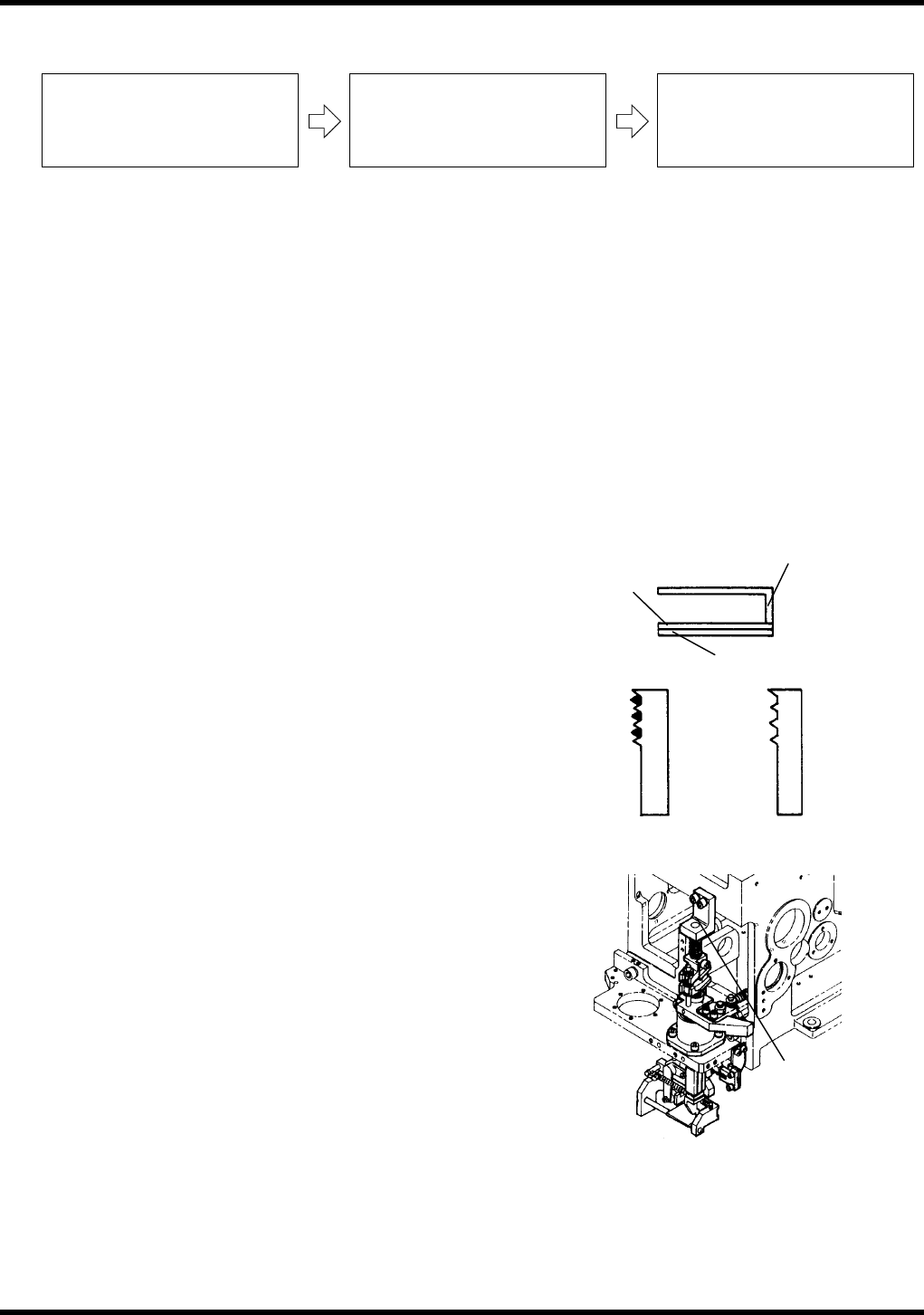

移交夹头爪的调整
移交夹头的高度调整
移交夹头爪的调整
移交夹头的移送量及中心的调整
移交夹头爪的调整
1. 转动手动转盘，使循环计时器对准 48。
2. 确认移交夹头爪的固定爪与可动爪的位置是否能配合。 如果
不符合要求，则进入以下步骤。
3. 松开上部凸轮箱内的螺栓(M61)。
4. 用手移动可动爪，使其与固定爪能配合。
5. 拧紧上部凸轮箱内的螺栓 (M61) ，进行固定。
6. 再次转动手动转盘，将循环计时器对准 48，确认固定爪与可动爪是否相配合，如果能够配合，则调整结束。
=注意=
如果固定爪与可动爪不能配合，请再次重复 3～6 步骤的
调整。
可动爪
移交
夹头爪
固定爪
循环计时器为 0时 循环计时器为 48时
固定爪和可动爪的确认
可动爪的调整
2
维修手册

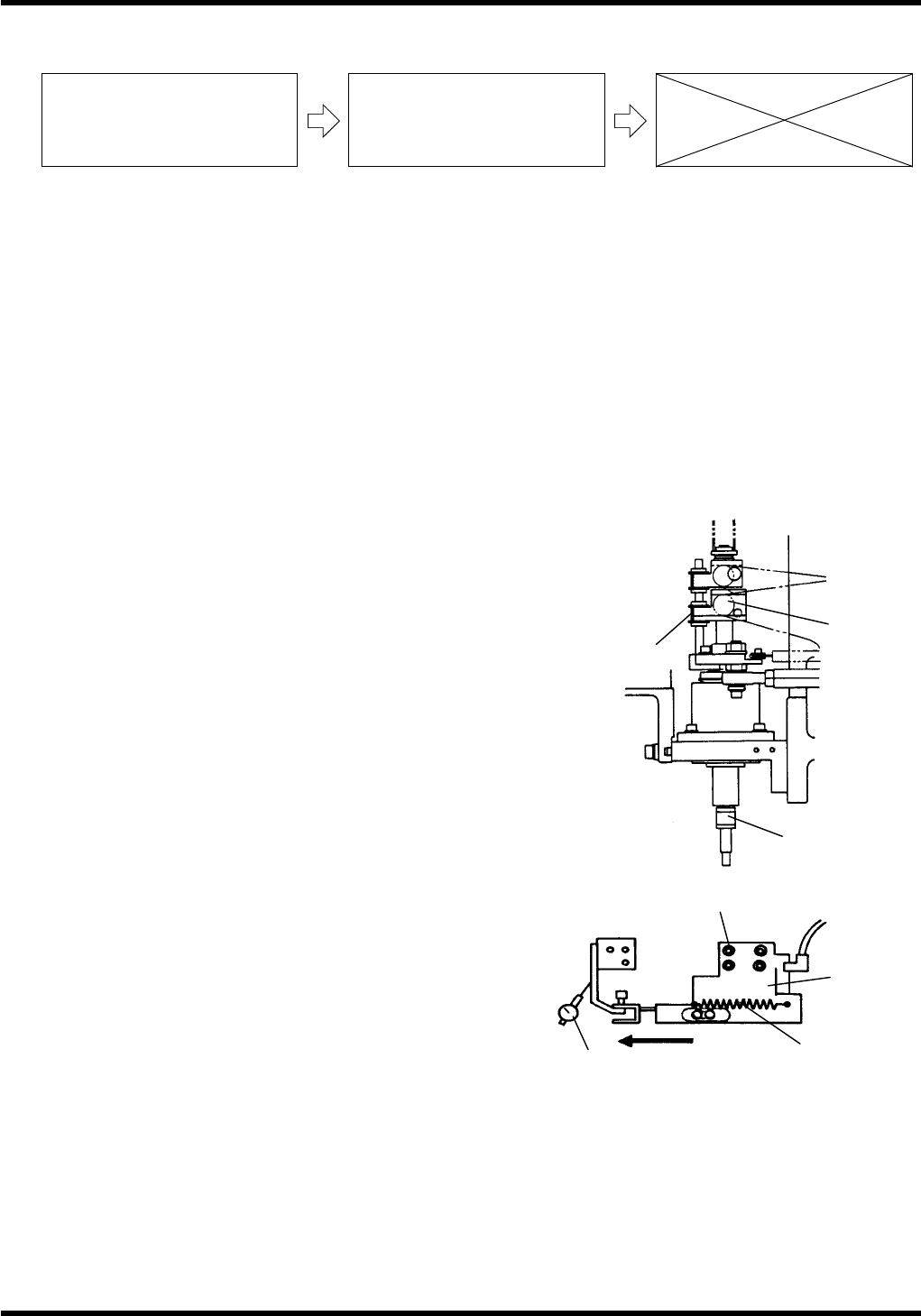

移交夹头的移送量以及中心的调整
移交夹头爪的调整
移交夹头的移送量 以及中心的调整
移交夹头移送量的调整
1. 转动手动转盘，使循环计时器对准 320。
2. 将电子元件治具靠在移交夹头爪上，设置好。
3. 将千分表靠在插入夹头爪上，设置好。
4. 将循环计时器对准 20的位置，确认千分表的表针是否在
0 ~ 0.1mm。
如果千分表的表针没有在 0 ~ 0.1mm，则进行以下调整。
5. 将循环计时器对准 20，卸掉移交夹头的往返弹簧，松开支架 (A) 的螺栓 (B) ，上下移动轴 (C)， 使移交
夹头前后移动。
6. 当千分表表针指在 0 ~ 0.1mm 范围以内 (0.05mm 最好)
时，拧紧螺栓(D) (M54) ，进行固定。
7. 挂上往返弹簧。
=注意=
挂住弹簧后，请注意数值会发生变化。
再次确认千分表为 0.1mm，并确认电子元件治具的
引线能顺利地进入插入夹头爪。
不能顺利地进入时，请进行下一页的调整。
支架 (A)
螺栓 (B)
轴 (C)
移交头 部
螺栓(D) (M54)
移交 夹
头
千分表
往返弹簧
移交夹头与插入夹头的调整
3
