维修手册编带切刀的更换  编带切刀的更换 1. 将机器主体的电源 OFF 。 ( 必须要实施。 ) 从机器主体上卸下料架。 2. 松开螺栓、卸下编带切刀。编带切刀块螺栓 3. 将新的编带切刀对准定位销后装上。 = 注意 =  安装编带切刀时，请使块正确地套到定位销上。  请确认切刀刀刃安装在如图所示的下部滚轮上。  请不要变动装在切刀刀刃上的螺母。如拆下螺母的话，编带切刀的切割 …

维修手册

料架方面

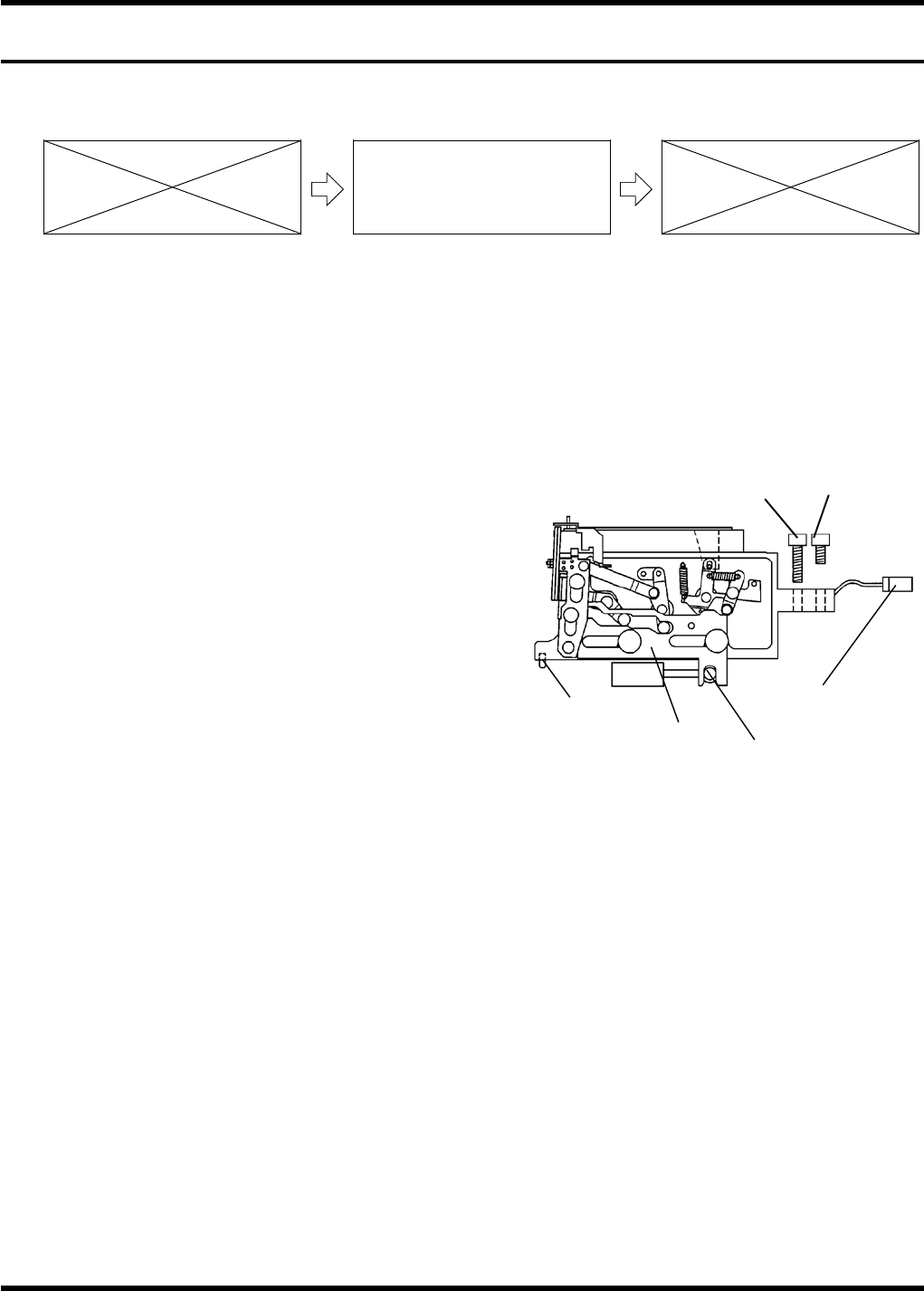

料架的更换

 料架的拆卸

1. 将机器主体的电源 OFF。(必须实施。)

元件供给部后退。

2. 拆下连接器以及 2 根螺栓后，卸下料架。

 料架的安装

1. 使得料架前侧的销对准元件供给部前侧的孔后，安装

好。

=注意=

此时，如果料架支架的咬合部没有很好地卡入

在下侧

的汽缸滚轮上时，可能造成料架的损坏。

2. 拧紧螺栓 (M640)、螺栓 (M620) 。

3. 接上连接器。

4. 使机器主体的电源 ON 。到此就结束了。

=注意=

螺栓 (M640) 螺栓 (M620)

连接器

销

料架

汽缸滚轮

如果更换料架时接通电源的话，会损坏 I / O 板、请绝对不要接通。

料架的更换

维修手册

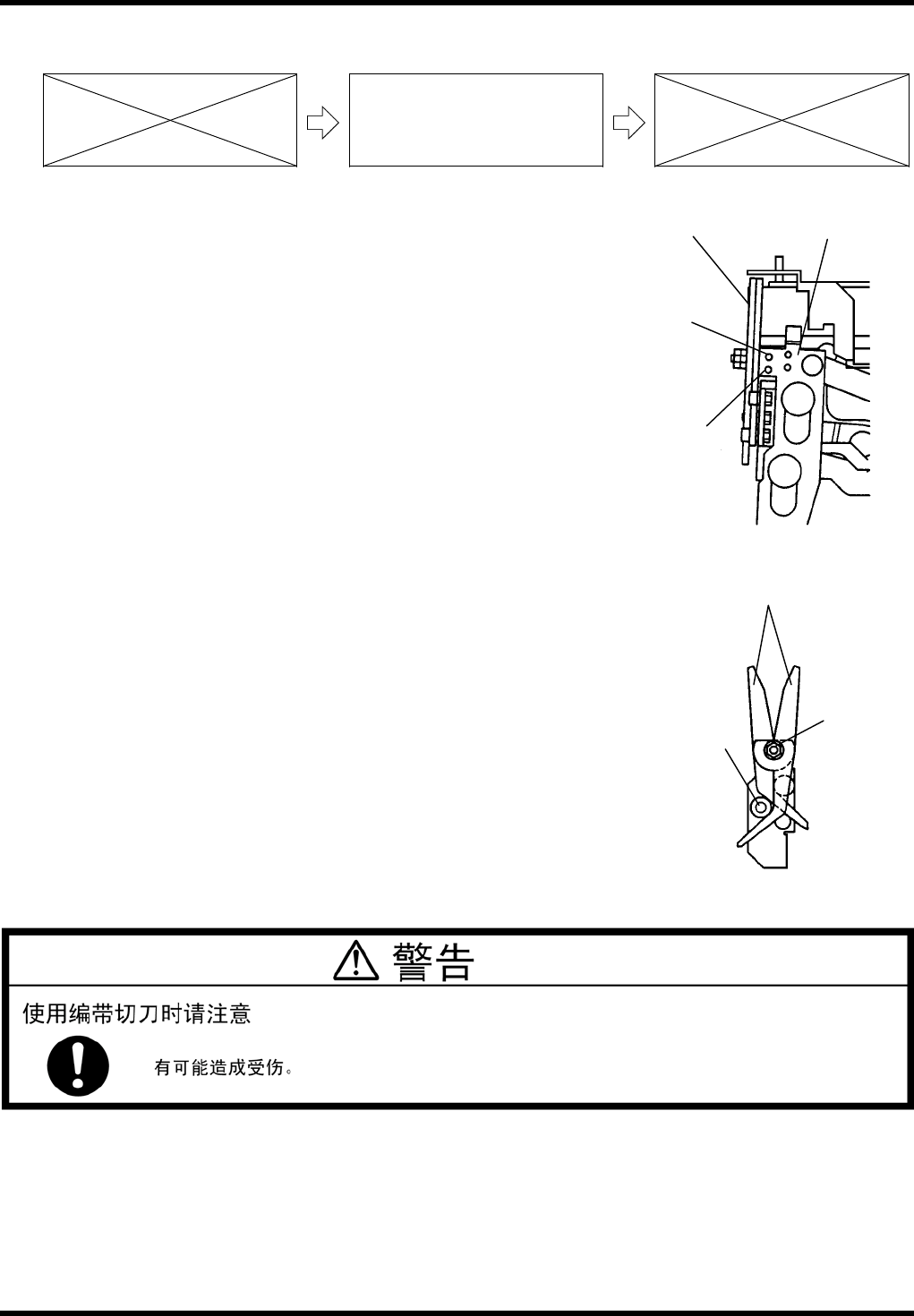

编带切刀的更换

 编带切刀的更换

1. 将机器主体的电源 OFF。(必须要实施。)

从机器主体上卸下料架。

2. 松开螺栓、卸下编带切刀。

编带切刀

块

螺栓

3. 将新的编带切刀对准定位销后装上。

=注意=

 安装编带切刀时，请使块正确地套到定位销上。

 请确认切刀刀刃安装在如图所示的下部滚轮上。

 请不要变动装在切刀刀刃上的螺母。

如拆下螺母

的话，编带切刀的切割效果会改变。

定位销

编带切刀的更换

切刀刀刃

螺母

下部滚轮

切刀刀刃的安装

编带切刀的更换

维修手册

识别、照明

照相机/泛光灯清洁处理

在识别基板孔过程中，如发生“孔识别无孔错误”，则可能是识别照相机镜头表面有玷污。镜头表面清洁程序

如下

所示：

 照相机清洁程序

1. 准备好用于清扫的工具

 干燥、柔软的布

2. 将机器返回原点，然后将伺服开关置于 OFF，或关闭电源。

3. 打开设备前罩盖。

4. 拆下照相机前面的盖。

5. 在插件头的左侧有照相机，用在步骤 1 准备好的柔软的布按右图所示从下面伸入，擦拭镜头的表面。

6. 再次进行基板孔识别动作，确认不会发生 ‘孔识别无孔错误’ 。

=注意=

请注意不要使油脂粘附到镜头上。

照相机/泛光灯清洁处理
