搬运搬运由本公司专门的安装人员进行。 = 注意 = 如果用户要自己搬运机器，请充分考虑本机器的重量，采用最合适的搬运设备，小心搬运。 = 注意 = 请不要将叉车的叉臂等插入到机器的中央部位 ( 砧座的下部 ) 。 NB168 元件供给部叉车 OK 砧座部下部 NB168 元件供给部叉车 NG 砧座部下部

维修手册

安装概要

安装时，由本公司专门的安装人员进行基本的安装作业。

本章对基本的安装作业进行说明。

设置环境

为安全使用本机，使其充分发挥机器性能，敬请遵守以下各项。

请将机器设置在以下环境中。

 请准备好本机器所需的电气容量。另外，电源电

压波动值应在 AC 380 ±20V 以内。

 接地工程必须施以 D 种接地工程 (第 3 类接地工程) 以上。

 必须保证气源压力为 0.5MPa，并必须保证有足够的流量。

 室内温度在 10 ~ 30°之间。

 湿度在 25% (0°C) ~ 75% (40°C) 范围内，水汽不易凝结的场所。

 高度在海拔 1000m 以下的地方。

 保管温度为-20°C ~ 60°C

 保管湿度为 75% (60°C) 以下 (相对湿度)、0.029 kg / kg 以下 (绝对湿度)

 能承受得住本机的重量。

 无剧烈振动场所。

 周围无易燃和腐蚀性气体。

 无灰尘和油烟的场所。

=注意=

本机为符合 EC 指令、工业用途的机器，所以其电气元件、配线电缆等和电气设备请使用我公司指定的

正品元器件。

用户请勿自行改造。

电磁噪音对液晶监视器的干扰

如果将本插件机置于强辐射场或者强磁场，液晶监视器可能会受到干扰。但是不会引起功能性故障。

搬运

搬运由本公司专门的安装人员进行。

=注意=

如果用户要自己搬运机器，请充分考虑本机器的重量，采用最合适的搬运设备，小心搬运。

=注意=

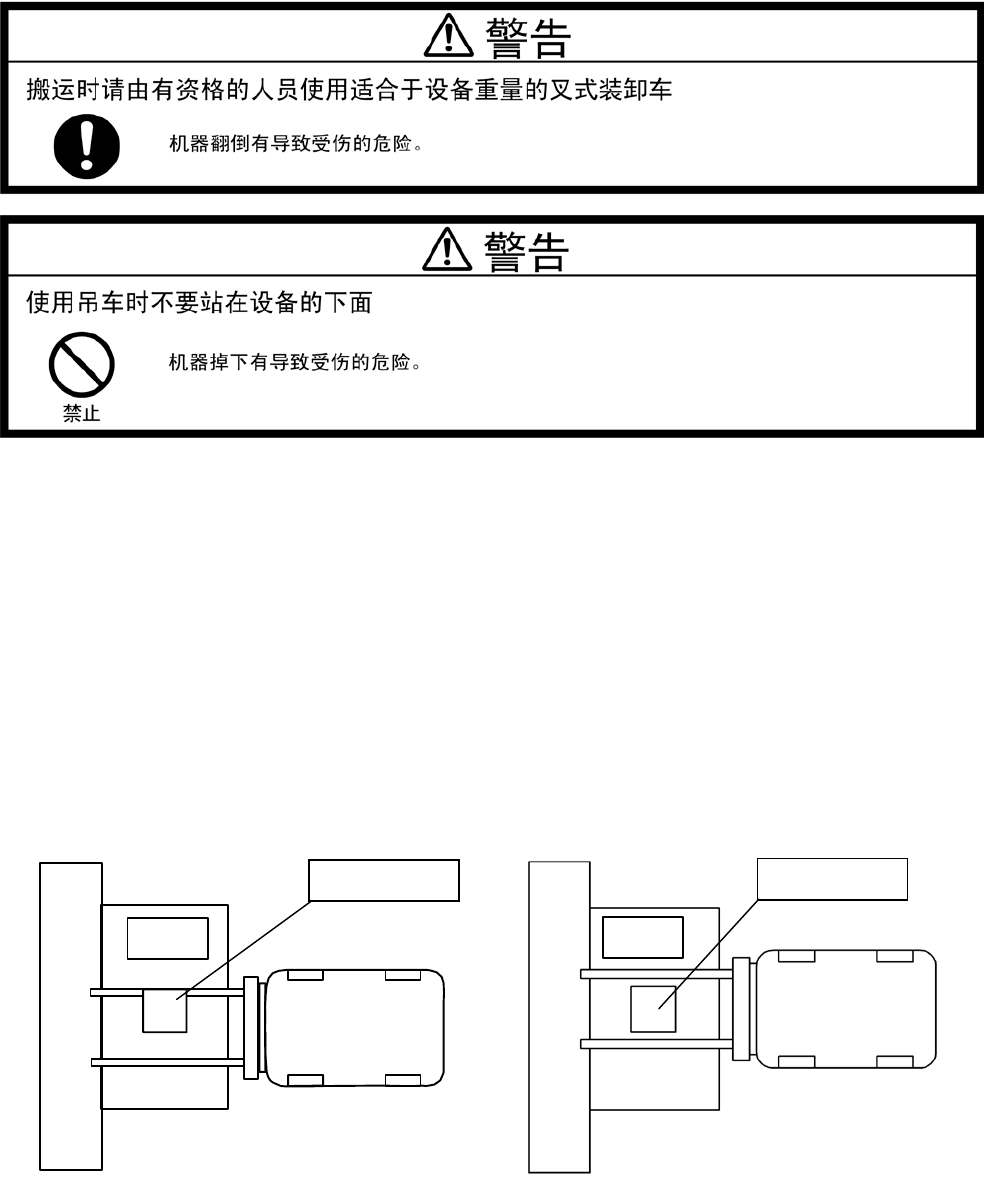

请不要将叉车的叉臂等插入到机器的中央部位 (砧座的下部) 。

NB168

元件

供给部

叉车

砧座部下部

NB168

元件

供给部

叉车

砧座部下部

维修手册

设置

设置时，请使用水平仪进行水平设置。

=注意=

如机器的放置不是水平状态，则无法获得预期性能。

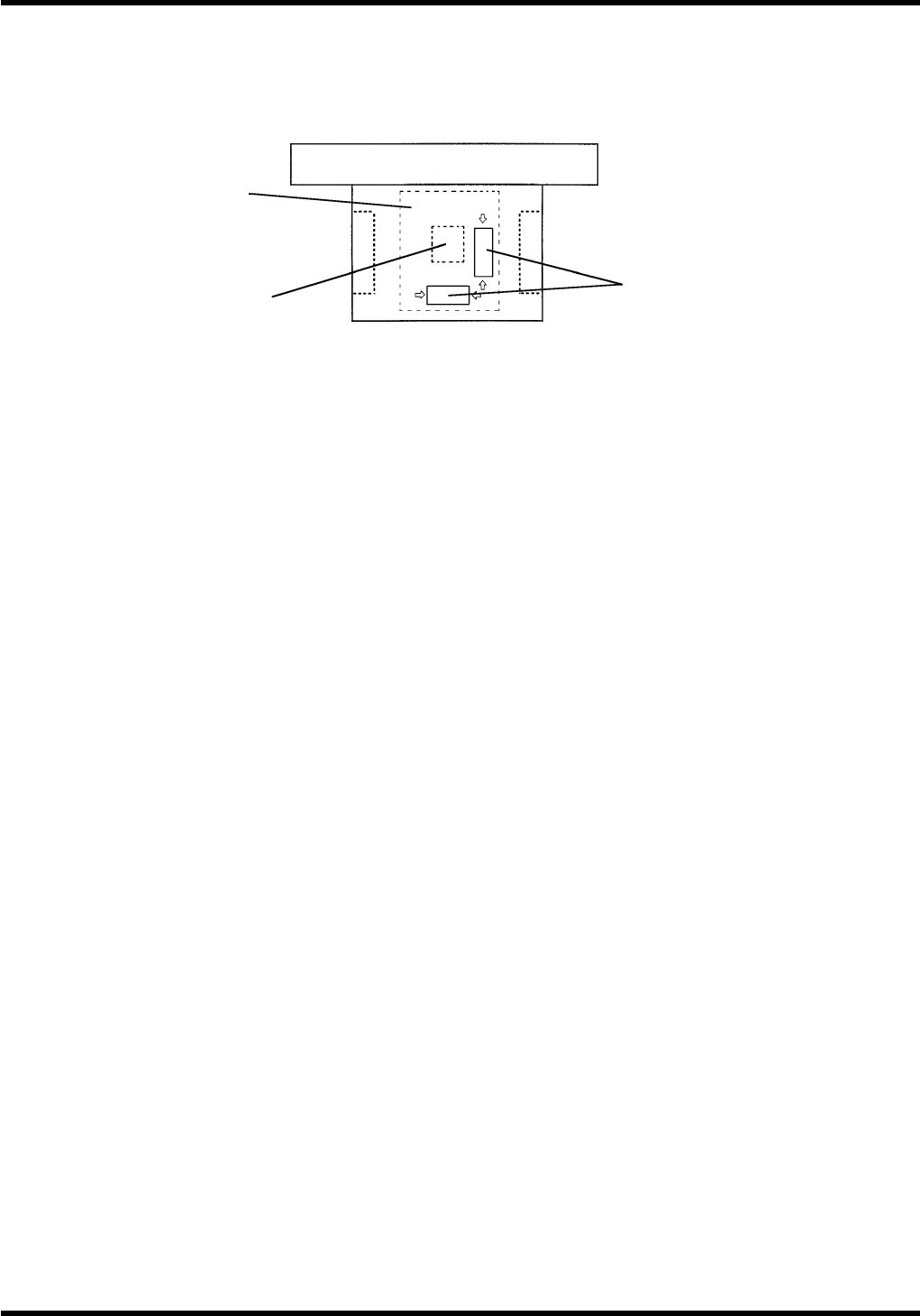

供料器托架

X-Y 工作台基座

下料器

上料器

砧座部

气泡水平仪安装位置
