3 Dados técnicos e módulos Manual de operação SIPLACE SX1/SX2 Ed ição V2 e V3 3.5 Dimensões e peso A partir da versão de software SR.71 3.1 Ediç ão 12/2020 PT 112 3.5.3 Altura da tamp a de proteção abert a 3 Fig. 3.5 - 2…
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 3 Dados técnicos e módulos
A partir da versão de software SR.713.1 Edição 12/2020 PT 3.5 Dimensões e peso
111
3.5.2 Dimensões
3.5.2.1 Dimensões da estação de montagem SX1/SX2
3
Fig. 3.5 - 1 Dimensões da estação de montagem SX1/SX2 (1 carro de componentes interno, 1 carro de componen-
tes externo)
3 Dados técnicos e módulos Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
3.5 Dimensões e peso A partir da versão de software SR.713.1 Edição 12/2020 PT
112

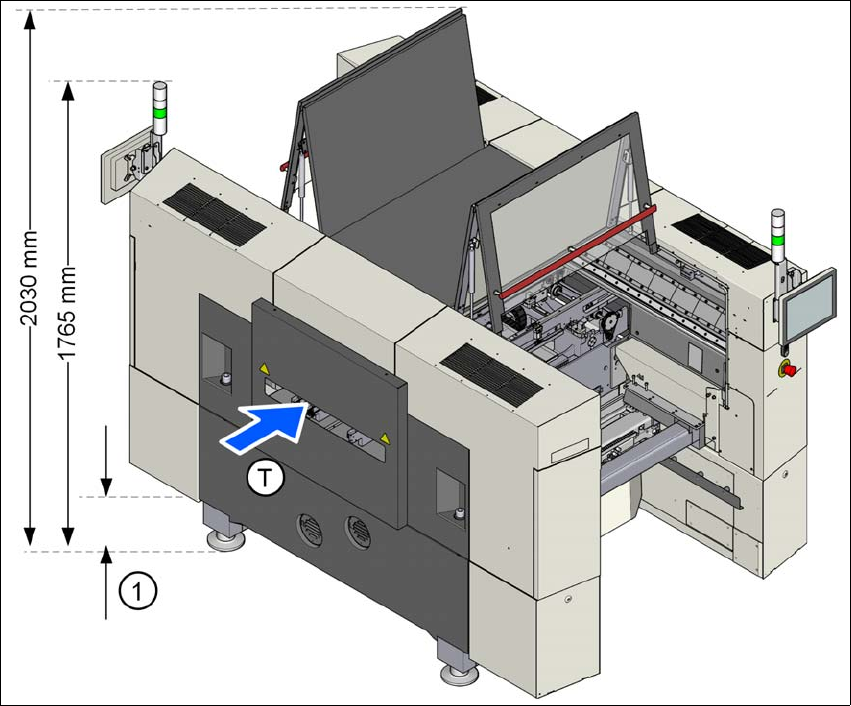

3.5.3 Altura da tampa de proteção aberta
3
Fig. 3.5 - 2 Altura da tampa de proteção aberta - dimensões em milímetros
As dimensões indicadas referem-se a uma altura de transporte de PCI máx. de 950 mm.
(1) A altura varia conforme a altura ajustada do transporte de PCI
– com altura do transporte de PCI 900 mm = 120 mm ± 15 mm
– com altura do transporte de PCI 930 mm = 150 mm ± 15 mm
– com altura do transporte de PCI 950 mm = 170 mm ± 15 mm
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 3 Dados técnicos e módulos
A partir da versão de software SR.713.1 Edição 12/2020 PT 3.5 Dimensões e peso
113
3.5.4 Raios de manobra dos carros de componentes na SIPLACE SX1/SX2
3
Fig. 3.5 - 3 Raios de manobra dos carros de componentes na estação de montagem SX1/SX2
Os raios de manobra R dos carros de componentes na estação de montagem SX1/SX2 medem:
3
3
Compartimento 1 (externo) Compartimento 2 (interno)
Raio de manobra R 760 mm 760 mm
Distância L1: Centro da
máquina até a aresta externa do
carro de componentes
1300 mm 1175 mm
Distância L2: Centro da
máquina até a parede
2060 mm 1935 mm
