Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 4 Instalação e colocação em funcionamento A partir da versão de software SR.713.1 Edição 12/2020 PT 4.4 Ada ptar o carro de compon entes à altura de transporte de PCI 221…
4 Instalação e colocação em funcionamento Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
4.4 Adaptar o carro de componentes à altura de transporte de PCI A partir da versão de software SR.713.1 Edição 12/2020 PT
220
4.4 Adaptar o carro de componentes à altura de trans-
porte de PCI
O carro de componentes pode ser facilmente adaptado às seguintes alturas de transporte de PCI:
900 mm
4
930 mm (altura padrão) 4
950 mm (altura SMEMA) 4
4

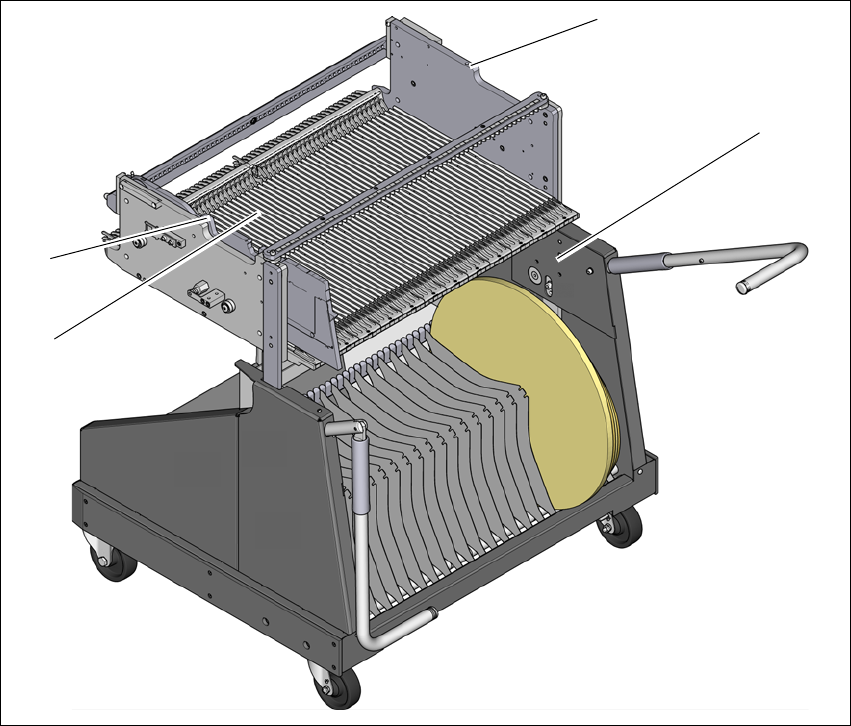

Fig. 4.4 - 1 Carro de componentes 60
(1) Furos para as alturas de transporte de PCI 900, 930 e 950 mm.
(2) Mesa de componentes
(3) Furos M8 para fixar o auxílio de montagem
(1)
(2)
(3)
(3)
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 4 Instalação e colocação em funcionamento
A partir da versão de software SR.713.1 Edição 12/2020 PT 4.4 Adaptar o carro de componentes à altura de transporte de PCI
221
4.4.1 Avisos de alerta
4
4.4.2 Ferramentas e meios auxiliares
Para regular a altura do carro de componentes, é preciso dispor das seguintes ferramentas e
meios auxiliares:
– Auxílio de montagem (Art. Nº 03015976-xx)
– Dispositivo para elevação da mesa do carro de componentes, com a capacidade de carga
mínima de 80 kg
4.4.3 Alteração da altura do carro de componentes
4
Fixe o auxílio de montagem na mesa de componentes com os dois parafusos de sextavado
interno M8 x 50. Estão disponíveis dois furos diferentes para a mesa de componentes 60 e
para a mesa de componentes 30.
Engate o gancho do dispositivo para elevação no olhal.
Solte os parafusos de fixação e suspenda a mesa de componentes até a posição desejada.
Insira os parafusos de fixação e aperte-os.
ALERTA
Alteração da altura do carro de componentes através de pessoas certificadas!
A altura dos carros de componentes só pode ser alterada por técnicos da ASM ou por
pessoas devidamente certificadas.
Para isso, têm de ser respeitadas as regras de prevenção de acidentes em vigor.
Retire todos os alimentadores da mesa de componentes, quando quiser regular a al-
tura da mesa de componentes.
ALERTA
Risco de causar danos!
Elevações e abaixamentos da mesa de componentes podem causar deformações.
Retire todos os alimentadores da mesa de componentes.
Para regular a altura, monte o auxílio de montagem na mesa de componentes.
4 Instalação e colocação em funcionamento Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
4.5 Ajuste do canal condutor de fita à altura do componente A partir da versão de software SR.713.1 Edição 12/2020 PT
222
4.5 Ajuste do canal condutor de fita à altura do compo-
nente
Quando são utilizados alimentadores que processam fitas com uma altura de bolsa de > 12 mm,
então é necessário remover a chapa de separação
(1).
4
(1) Chapa de separação para fitas > 12 mm, desmontável
(2) Parafusos de fixação
Para desmontar a chapa de separação, é preciso desligar a estação de montagem no inter-
ruptor principal.
Desconecte a estação de montagem da alimentação elétrica e de ar comprimido.
Bloqueie a estação de montagem contra religação, tal como descrito na seção 2.9, página
97
.
Solte o ar dos condutos de ar comprimido e do dispositivo de corte de fita:
Se uma válvula de purga estiver presente (somente SIPLACE SX1/SX2 V3), abra a vál-
vula de purga.
Se uma válvula de purga não estiver presente (SIPLACE SX1/SX2 V2 e versões ante-
riores), desconecte uma das mangueiras menores na peça T do dispositivo de corte de
fita.
Aguarde até que a pressão operacional do dispositivo de corte tenha caído para 0 MPa.
Solte os parafusos de fixação.
Puxe a chapa de separação para fora.
(1)
(2)
