4 Instalação e colocação em funcionamento Manual de operação SIP LACE SX1/SX2 Edição V2 e V3 4.3 Instalar a da estação de montagem A partir da versão de software SR.713.1 Edição 12/2020 PT 210 Para que o adaptador de a…
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 4 Instalação e colocação em funcionamento
A partir da versão de software SR.713.1 Edição 12/2020 PT 4.3 Instalar a da estação de montagem
209
4
Fig. 4.3 - 4 Adaptador de altura - regular altura
4
(1) Parafuso de ajuste para a regulagem da altura
(2) Parafuso de retenção
(3) Adaptador de altura
(4) Dispositivo de aperto
(5) Parafuso de aperto
Afrouxe o parafuso de retenção(2). O parafuso de retenção trava o adaptador de altura e
evita sua queda imediata depois que o dispositivo de aperto foi afrouxado.
4
Afrouxe o parafuso de aperto e remova o adaptador de altura por baixo.
Verifique no novo adaptador de altura, se o parafuso de regulagem de altura (1) gira com fa-
cilidade. Caso necessário, gire o parafuso para fora e lubrifique a rosca com graxa Topas
NCA 52.
ALERTA
Perigo de ferimentos!
Depois de se soltar o dispositivo de aperto, o adaptador de altura pode - apesar do blo-
queio com o parafuso sem cabeça - cair da ranhura e causar ferimentos nos pés e nas
mãos.
Segure o adaptador de altura e fixe-o de forma que não possa cair.
Tenha cuidado com suas mãos e seus pés.
(3)
(1)
(2)
(4)
(5)
4 Instalação e colocação em funcionamento Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
4.3 Instalar a da estação de montagem A partir da versão de software SR.713.1 Edição 12/2020 PT
210
Para que o adaptador de altura possa ser inserido com facilidade no dispositivo de aperto
(4), lubrifique o adaptador de altura na zona de aperto com graxa Topas NCA 52.
Utilize um adaptador de altura adequado para a altura de transporte de PCI desejada.
Insira o adaptador de altura no dispositivo de aperto de tal modo que a ranhura corra no pa-
rafuso de retenção
(2).
Aperte o parafuso de retenção(2) de modo frouxo.
Aperte o parafuso de aperto (5)de modo frouxo, para que o adaptador de altura permaneça
móvel, mas sem folga, na direção Z.
Monte os outros 3 adaptadores de altura com o mesmo procedimento.
Agora abaixe a estação de montagem com a empilhadeira cuidadosamente, até que os
adaptadores de altura toquem o piso de modo uniforme. Uma segunda pessoa deve obriga-
toriamente verificar a estabilidade da posição da estação de montagem durante o processo
de descida. Eventualmente pode ser necessário afrouxar mais um pouco o dispositivo de
aperto dos adaptadores de altura.
Regule os parafusos de ajuste em cada adaptador de altura com a chave de grifo dupla
aberta, tamanho 20, até atingir a respectiva altura de transporte.
Alinhe a estação de montagem na direção X e Y com o nível de bolha da máquina.
4
Aperte o parafuso de aperto com um torque de 130 Nm.
NOTA
A descrição do alinhamento da estação de montagem na direção X e Y pode ser consul-
tada na seção 4.3.9
, página 215.
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 4 Instalação e colocação em funcionamento
A partir da versão de software SR.713.1 Edição 12/2020 PT 4.3 Instalar a da estação de montagem
211
4.3.7 Medidas de distância dos pés da máquina e das arestas fixas do transporte
de PCI
4.3.7.1 Medidas de distância dos pés da máquina do transporte de PCI simples
4

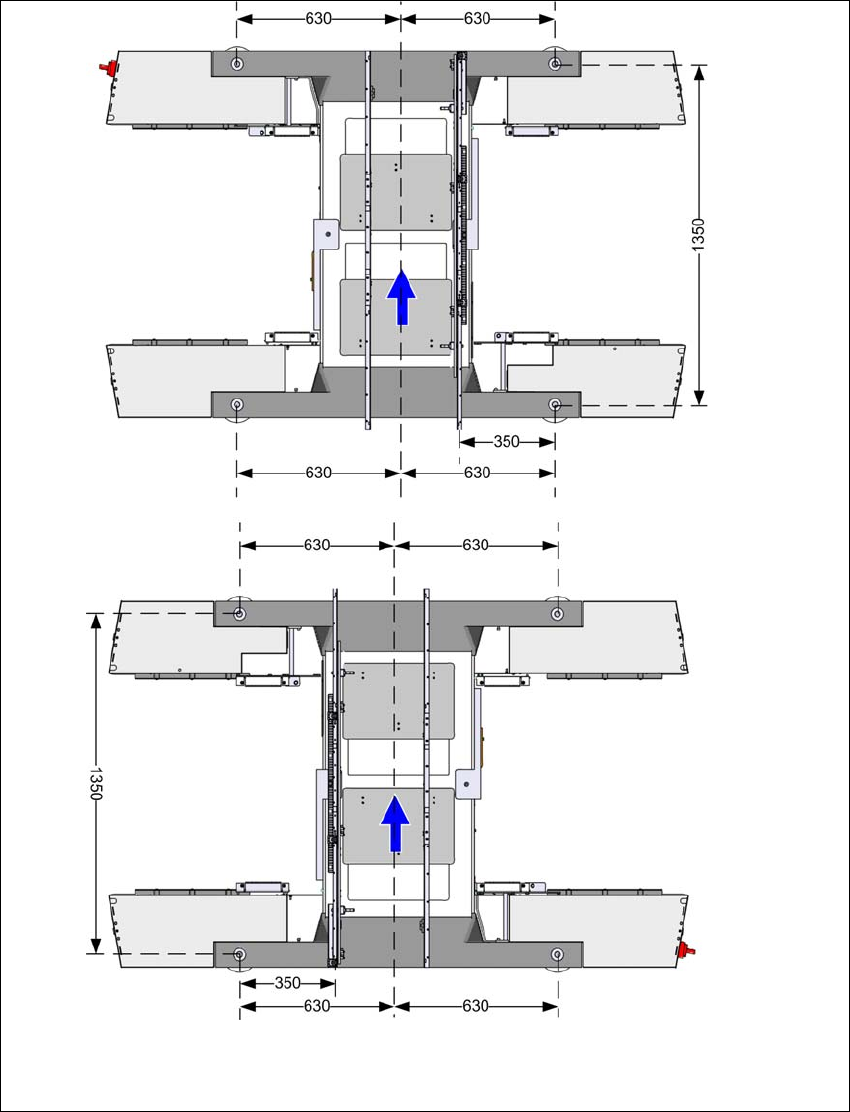

Fig. 4.3 - 5 Medidas de distância dos pés da máquina do transporte de PCI simples em milímetros
Lateral do transporte fixa na
posição máxima à direita
a
.
Lateral do transporte
fixa na posição máxima
à esquerda
a
.
a) A medida depende da posição do painel lateral fixo.
Todas as medidas em mm.
