2 Segurança operacional Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
2.8 Corte da alimentação de ar comprimido e despressurização A partir da versão de software SR.713.1 Edição 12/2020 PT
96
2

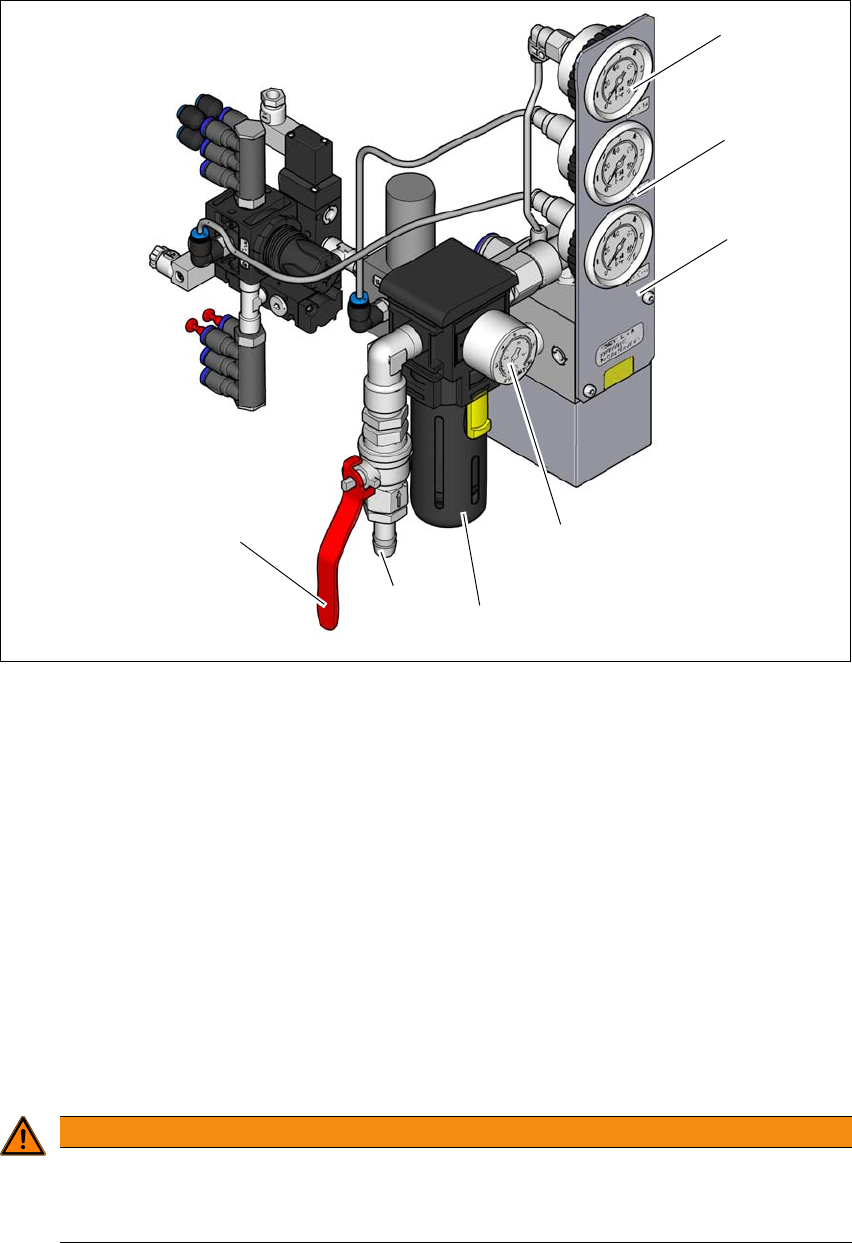

Fig. 2.8 - 1 Unidade de ar comprimido na estação de montagem
(1) Manômetro da pressão de alimentação dos portais 1 e 2
Pressão nominal: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (faixa de indicação 0 - 0,6 MPa, 0 - 6 bar)
(2) Manômetro da pressão de alimentação dos componentes da máquina
Pressão nominal: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (faixa de indicação 0 - 0,6 MPa, 0 - 6 bar)
(3) Manômetro da pressão de alimentação dos alimentadores Bulkcase
Pressão nominal: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (faixa de indicação: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manômetro da pressão de entrada
Pressão nominal: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (faixa de indicação: 0 - 1,0 MPa, 0 - 10 bar)
(5) Filtro de ar comprimido
(6) Conexão de ar comprimido
(7) Válvula de fechamento na posição "ABRE"
2
ALERTA
Perigo de ferimentos!
Nunca desconecte tubulações de ar comprimido sob pressão, há perigo de ferimentos.
Nunca desconecte condutores de ar comprimido que estejam sob pressão.
(6)
(1)
(2)
(3)
(4)
(5)
(7)
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 2 Segurança operacional
A partir da versão de software SR.713.1 Edição 12/2020 PT 2.9 Bloqueio e colocação de placas de alerta
97
2.9 Bloqueio e colocação de placas de alerta
2.9.1 Função e finalidade
Antes da realização de quaisquer trabalhos de manutenção ou assistência técnica na estação de
montagem, é preciso bloqueá-la contra religação e fixar as respectivas placas de alerta. Cum-
prindo estritamente os procedimentos descritos a seguir, será eliminado qualquer perigo de feri-
mentos para os colaboradores devido a choque elétrico ou movimentos inesperados.
2
2.9.2 Descrição
Siga sempre o procedimento descrito a seguir quando quiser desconectar, regular ou liberar a
energia na estação de montagem.
Informe todos os colaboradores envolvidos na questão.
Desligue a estação de montagem e todos os acessórios. Para isso execute o processo nor-
mal de desligamento:
– Pressione a tecla STOP.
– Encerre o computador de comando.
– Desligue a estação de montagem no interruptor principal.
Desconecte a estação de montagem de todas as suas fontes de energia:
– Corte a alimentação de ar comprimido.
– Corte a alimentação da rede elétrica.
Bloqueie os equipamentos.
– Coloque um cadeado em todos os lugares possíveis (p.ex., no interruptor principal).
NOTA
Requisitos mínimos
Este processo inclui os requisitos mínimos, exigidos para bloquear e colocar placas de
alerta na estação de montagem, para a execução de trabalhos de manutenção e servi-
ços de assistência técnica. As medidas de segurança adicionais, necessárias para fina-
lizar o trabalho com segurança, podem ser especificadas pela área de segurança de
trabalho, pelo encarregado de segurança, pelo comitê de segurança e pelo setor de saú-
de.
2 Segurança operacional Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
2.9 Bloqueio e colocação de placas de alerta A partir da versão de software SR.713.1 Edição 12/2020 PT
98
Alternativa: Colocação de placas de alerta
Sempre que possível deve-se bloquear a máquina com um cadeado. No entanto, há situa-
ções em que para a desenergização não pode ser colocado um cadeado. Nesses casos, têm
de ser colocadas placas de alerta nas estações de montagem desenergizadas, para que
todo o pessoal fique informado que a máquina foi desenergizada para trabalhos de assistên-
cia técnica. A placa tem que ser colocada de forma segura, estar visível de todos os lados e
só pode ser retirada por quem a colocou.
2
Liberação da energia acumulada
A energia acumulada na alimentação de ar comprimido e a energia elétrica dos condensa-
dores eletrolíticos têm de ser liberadas através de medidas adequadas.
2
Para isso, após desligar a estação de montagem, aguarde os tempos especificados para
descarga e despressurização, (vejas as seções 2.7
, página 91, e 2.8, página 95), para
então poder trabalhar na estação de montagem sem riscos.
Verificação do bloqueio.
Teste o bloqueio da estação de montagem, simplesmente pressionando a tecla Start.
Os seguintes passos são necessários para colocar a estação de montagem novamente em
prontidão operacional.
Verifique a área de trabalho. Cuide para que o pessoal autorizado retire todas as ferra-
mentas e ative novamente todos os dispositivos de segurança.
Informe todos os colaboradores envolvidos.
Informe todos os trabalhadores na área envolvida que a estação de montagem vai voltar
a funcionar, antes mesmo de tirar um único cadeado ou placa de alerta.
Remoção dos cadeados/placas de alerta
Cada colaborador autorizado terá que retirar o seu próprio cadeado e guardá-lo em se-
gurança.
Ligue a estação de montagem e deixe que o pessoal autorizado verifique, durante a ope-
ração, se os reparos foram executados corretamente.
2.9.3 Testes
O pessoal da manutenção pode testar os circuitos, ativando-os brevemente, sem anular o pro-
cesso de bloqueio. Porém, isso só pode ser feito se não houver mais nenhuma pessoa execu-
tando trabalhos no módulo a ser testado.
É extremamente importante que todas as demais teclas START estejam identificadas com a
placa de alerta "Não colocar em funcionamento", evitando deste modo uma partida involuntária
do equipamento durante este período.
