2.1.3.3 Sobre a segurança dos equipamentos e aparelhos
Não é permitido efetuar qualquer tipo de modificação, em hipótese nenhuma, enquanto não
estiver totalmente claro qual será o seu efeito sobre o funcionamento geral do equipamento!
O ajuste, a repreparação e a manutenção das estações só podem ser realizadas por pessoal
devidamente treinado!
Os dispositivos de proteção não podem ser modificados. É especialmente proibido desativar
interruptores de proteção ou remover dispositivos de proteção.
2.1.4 Instruções de segurança para módulos laser
Para componentes abrangidos pela classificação de laser, a autorização de operação perde a va-
lidade se
– for identificado um dano mecânico no módulo, ou
– se houve uma manipulação no sistema mecânico ou elétrico do módulo. Um lacre de
segurança de parafuso ausente ou danificado em componentes laser (p.ex. chapas de
cobertura, peças de fixação, potenciômetro de ajuste) já é considerado como manipula-
ção.
– Somente técnicos de manutenção da ASM Assembly Systems GmbH&Co.KG ou técni-
cos de manutenção do usuário treinados na ASM, podem substituir componentes laser.
– Reparos em módulos laser são realizados exclusivamente na fábrica da ASM Assembly
Systems GmbH&Co.KG.
ALERTA
Perigo de tensão!
As estações de montagem são acionadas por eletricidade. Determinadas peças perma-
necem inicialmente sob tensão, mesmo com o interruptor principal desligado e o plugue
desconectado da rede elétrica. Desligar o interruptor principal, bloquear contra religação
involuntária, desconectar o plugue da rede elétrica e aguardar 5 minutos.
O não cumprimento dos avisos pode causar morte, ferimentos graves e/ou danos mate-
riais significativos.
Desligue o interruptor principal e desconecte a estação de montagem da rede de
alimentação elétrica sempre que trabalhar em peças condutoras de eletricidade.
Verifique se a máquina está desenergizada. Para isso consulte o procedimento nas
instruções de manutenção.
Bloqueie a estação de montagem, tal como descrito na seção 2.9, página 97 .
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 2 Segurança operacional
A partir da versão de software SR.713.1 Edição 12/2020 PT 2.1 Instruções de segurança
35
2.1.5 Instruções de segurança para ímãs permanentes
Nos motores lineares dos eixos X e Y são utilizados fortes ímãs permanentes.
2
2
2
2
PERIGO
Risco de morte devido aos fortes campos magnéticos permanentes no interior da esta-
ção de montagem!
quando as tampas de proteção estão abertas no interior da estação de montagem, há
perigo de morte para pessoas com implantes passivos ou ativos, tais como
– marca-passo cardíaco
– desfibriladores
– bombas de insulina, etc.
Pessoas do grupo de risco devem evitar a proximidade imediata da estação de mon-
tagem.
ALERTA
Perigo de esmagamento!
Pessoas com implantes metálicos passivos correm o risco de esmagamento (por exem-
plo, por chapas, parafusos, etc.).
Caso as tampas de proteção estejam abertas, não tente intervir na estação de mon-
tagem com as mãos, nem se incline sobre a estação de montagem aberta.
Não traga objetos metálicos para a zona de perigo.
CUIDADO
Perda de dados devido aos fortes campos magnéticos permanentes!
Devido aos campos magnéticos intensos há perigo de perda de dados em mídias ou de
inutilização de cartões magnéticos.
Mantenha mídias de dados e cartões de banco longe da estação de montagem.
2 Segurança operacional Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
2.1 Instruções de segurança A partir da versão de software SR.713.1 Edição 12/2020 PT
36

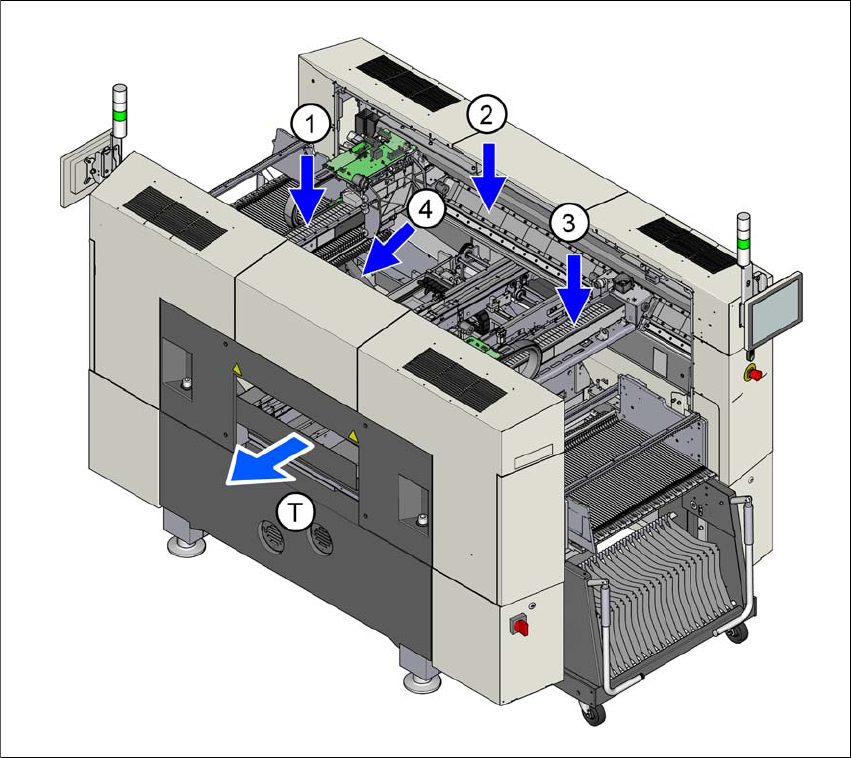

Fig. 2.1 - 1 Localização dos ímãs permanentes dos acionamento lineares
(1) Ímãs permanentes do motor linear X no Portal 2
(2) Ímãs permanentes do motor linear Y para o Portal 1 e Portal 2 (para o rolamento móvel ou
rolamento fixo)
(3) Ímãs permanentes do motor linear X no Portal 1
(4) Ímãs permanentes do motor linear Y para o Portal 1 e Portal 2 (para o rolamento móvel ou
rolamento fixo)
(T) Sentido do transporte de placas de circuito impresso
Quando dos trabalhos em ímãs permanentes, preste atenção nos seguintes avisos:
Pessoas com implantes ativos (por exemplo, marca-passo) ou outras próteses ferromagné-
ticas estão completamente proibidas de trabalhar ou se aproximarem destes equipamentos.
Mantenha uma distância segura em relação ao motor linear!
