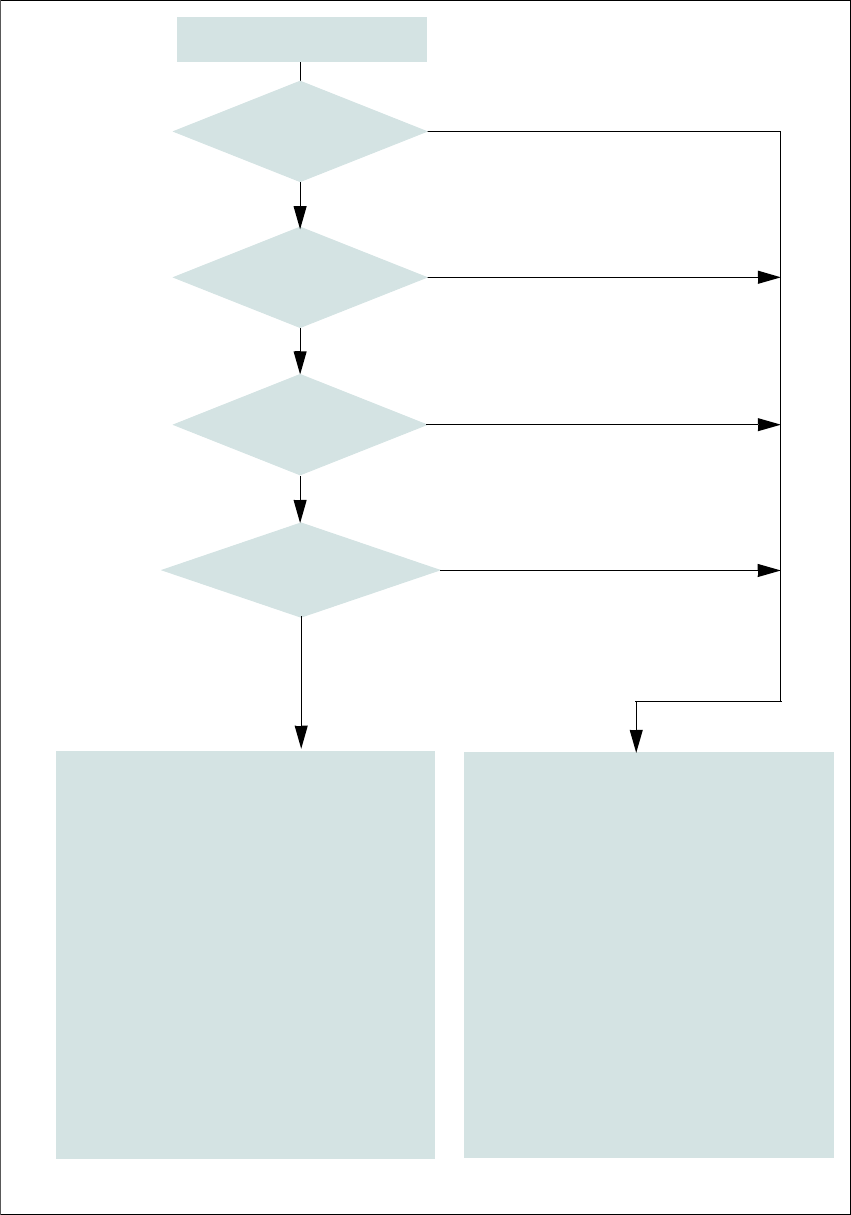

Fig. 2.6 - 8 Circuitos de PARADA DE EMERGÊNCIA SIPLACE SX1/SX2
Tecla Start pressionada.
Não
Não
Sim
Não
Não
Sim
Sim
2
Ativo
desligamento de segurança Desliga
tensão
eixo Y 0 V
eixo X 0 V
eixo estrela 0 V
eixo DP 42V-
eixo Z (C&P, TH) 42 V-
eixo Z (CPP) 0 V-
Ativo
transporte de PCI Não
mesa elevadora Não
dispositivo de aperto PCI Não
regulagem de largura Não
dispositivo de corte de fita vazia Não
inserção do carro de componentes Sim
Sim
Ar comprimido
min. 0,5 MPa
(5,0 bar)?
Tecla PARADA DE EMER-
GÊNCIA
pressionada?
- Tampa de proteção
aberta?
- Falta o amortecedor de
encosto do eixo Y?
Circuito de PARADA DE
EMERGÊNCIA
para o carro de componen-
tes
2
Ativo
desligamento de segurança Liga
tensão
eixo Y 300 V-
eixo X 300 V-
eixo estrela 160 V-
eixo DP 42 V-
eixo Z (C&P, TH) 42 V-
eixo Z (CPP) 160 V-
Ativo
transporte de PCI Sim
mesa elevadora Sim
dispositivo de aperto PCI Sim
regulagem de largura Sim
dispositivo de corte de fita vazia Sim
inserção do carro de componentes Sim
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 2 Segurança operacional
A partir da versão de software SR.713.1 Edição 12/2020 PT 2.6 Dispositivos de segurança
89
2.6.4.2 Ativar PARADA DE EMERGÊNCIA
Em caso de problemas, a SIPLACE SX1/SX2 pode ser parada pressionando a tecla PARADA DE
EMERGÊNCIA.
Uma PARADA DE EMERGÊNCIA pode ser disparada ao:
– Acionar uma tecla PARADA DE EMERGÊNCIA na estação de montagem
Nestes casos são disparados os desligamentos de segurança e os contatores de potência desli-
gam dentro de 100 ms ou 500 ms (categoria STOP 1, parada controlada com interrupção da ali-
mentação de energia na imobilidade).
2.6.4.3 Resetar PARADA DE EMERGÊNCIA
Para resetar uma PARADA DE EMERGÊNCIA é necessário destravar as teclas PARADA DE
EMERGÊNCIA.
Determine a causa do disparo da tecla PARADA DE EMERGÊNCIA.
Elimine o problema.
Destrave a respectivo tecla PARADA DE EMERGÊNCIA.
2.6.4.4 Repor o dispositivo de travamento
Fechar uma tampa de proteção aberta.
2.6.4.5 Disparo do dispositivo de travamento
Abrir uma tampa de proteção.
2 Segurança operacional Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
2.6 Dispositivos de segurança A partir da versão de software SR.713.1 Edição 12/2020 PT
90
2.6.5 Proteção contra intervenção nos compartimentos com alimentadores
Dummy
2
Fig. 2.6 - 9 Proteção contra intervenção nos compartimentos do carro de componentes
2
(1) Dummy Feeder SIPLACE X, Nº de artigo 00141226-xx
ALERTA
Operação
Segurança operacional através da alocação de cada segundo compartimento!
A segurança operacional nos carros de componentes da SIPLACE X-Série S está asse-
gurada quando ao menos cada segundo compartimento livre está ocupado com um ali-
mentador ou com uma proteção contra intervenção (Dummy-Feeder).
Colocar uma proteção contra intervenção (Dummy Feeder) em cada segundo com-
partimento livre.
Também na preparação de um suporte de carregadores Waffle-Pack, cada segundo
compartimento livre deve receber uma proteção contra intervenção.
