Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 1 Introdução A partir da versão de software SR.713.1 Edição 12/2020 PT 1.3 Des crição da estação de montagem 25 1.3.3 Número de série da est ação de mont agem O número de…
1 Introdução Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
1.3 Descrição da estação de montagem A partir da versão de software SR.713.1 Edição 12/2020 PT
24
1.3.2.2 SIPLACE SX1/SX2 V2
1
SIPLACE SX+
Portal Cabeçotes
1
C&P20 P CPP_L
CPP_H (High)
*a
sem câmera estacionária
TH
*b
SIPLACE SX+ Prepared
Portal Cabeçotes
1
C&P20 P CPP_L
CPP_H
a
com câmera estacionária
CPP_H
a
sem câmera estacionária
TH
b
TH
b
2
C&P20 P CPP_L
CPP_H
a
sem câmera estacionária
TH
b
CPP_H TH
b
SIPLACE SX1
Portal Cabeçotes
1
C&P20 P CPP_L
CPP_H
a
com câmera estacionária
CPP_H
a
sem câmera estacionária
TH
b
TH
b
com Upgrade Kit através da assistência técnica SIPLACE
2
C&P20 P CPP_L
CPP_H
a
sem câmera estacionária
TH
b
CPP_H TH
b
SIPLACE SX1 Prepared
Portal
Cabeçotes
1
C&P20 P CPP_L
CPP_H
a
com câmera estacionária
CPP_H
a
sem câmera estacionária
TH
b
TH
b
2
C&P20 P CPP_L
CPP_H
a
sem câmera estacionária
TH
b
CPP_H TH
b
SIPLACE SX 2
Portal Cabeçotes
1
C&P20 P CPP_L
CPP_H
a
com câmera estacionária
CPP_H
a
sem câmera estacionária
TH
b
TH
b
2
C&P20 P CPP_L
CPP_H
a
sem câmera estacionária
TH
b
CPP_H TH
b
*)a CPP em posição de montagem alta, TH e câmera estacionária exigem a posição de mesa externa
*)b CPP com câmera estacionária exige CPP em posição de montagem alta e posição de mesa externa
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 1 Introdução
A partir da versão de software SR.713.1 Edição 12/2020 PT 1.3 Descrição da estação de montagem
25
1.3.3 Número de série da estação de montagem
O número de série da estação de montagem encontra-se no lado interno da base da máquina,
no compartimento 1.
1

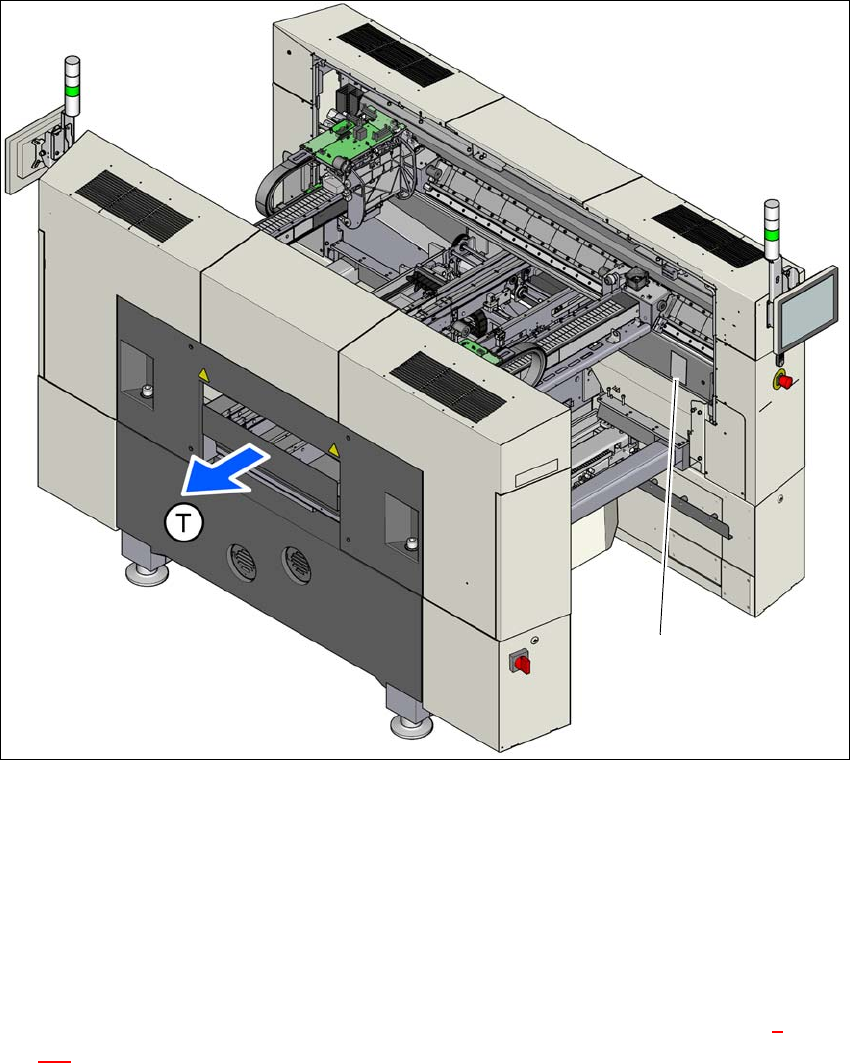

Fig. 1.3 - 1 Posição da plaqueta de características com o número de série
(T) Direção de transporte
(1) Plaqueta de características
1.3.4 Declaração de conformidade CE
O produto descrito neste manual de operação encontra-se em conformidade com as prescrições
e normas da respectiva Declaração de Conformidade CE. Sobre isso consulte a seção 8
, na pá-
gina339
,
(1)
1 Introdução Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
1.3 Descrição da estação de montagem A partir da versão de software SR.713.1 Edição 12/2020 PT
26
1.3.5 Utilização adequada
O produto pode ser utilizado apenas para os casos de aplicação previstos nos catálogos e des-
crições técnicas, ou seja, para a montagem de componentes SMD, e somente em combinação
com aparelhos ou componentes de terceiros recomendados ou homologados pela ASM Assem-
bly Systems GmbH&Co.KG . Qualquer outra utilização, ou uma utilização além deste âmbito, é
considerada não adequada.
Em caso de utilização divergente da finalidade de uso determinada, a ASM Assembly Systems
GmbH&Co.KG não assume nenhuma responsabilidade por eventuais danos ocorridos e tam-
pouco garante o perfeito funcionamento dos componentes.
A observação de todas as indicações presentes no manual de operação também faz parte da uti-
lização adequada.
O funcionamento perfeito e seguro do produto pressupõe transporte e armazenagem adequados,
instalação e montagem adequadas, bem como uma operação e manutenção cuidadosa.
1.3.6 Utilização não adequada
Se o produto for utilizado de forma não adequada, pode ocorrer perigo de morte e de ferimentos,
bem como de danos materiais. Por este motivo, é proibida uma utilização não adequada. Em
caso de utilização divergente da finalidade de uso determinada, a ASM Assembly Systems
GmbH&Co.KG não assume nenhuma responsabilidade por eventuais danos ocorridos e tam-
pouco garante o perfeito funcionamento dos componentes.
Utilizações divergentes da finalidade de uso determinada da estação de montagem são, por
exemplo
– o trabalho com a estação de montagem com dispositivos de segurança desligados ou retira-
dos.
– a montagem de componentes que não correspondam às especificações aprovadas.
– a utilização de módulos de alimentação de componentes não autorizados.
– a utilização de acessórios e módulos suplementares não autorizados.
– a operação da estação de montagem por pessoal não qualificado.
– o funcionamento da estação de montagem sem proteção contra intervenção ("Dummy Fee-
der"), caso nem todos os compartimentos se encontrem ocupados com módulos de alimen-
tação.
– a atribuição não inequívoca dos cabos de ligação elétrica a cada estação de montagem, bem
como aos opcionais instalados.
– a permanência simultânea de mais de uma pessoa durante a montagem posterior de um
compartimento de carro de componentes.
– o acesso de pessoas pisando sobre as chapas de cobertura e tampas de proteção.
