00198665-02_UM_SX12-V3_PT.pdf - 第256页
5 Tarefas na estação de montagem Manual de ope ração SIPLACE SX1/ SX2 Edição V2 e V3 5.7 Lâmpadas de sinalização com buzina A partir da versão de software SR.71 3.1 Edição 12/2020 PT 256 5.7.2.4 Lâmp ada de sinalização c…
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 5 Tarefas na estação de montagem
A partir da versão de software SR.713.1 Edição 12/2020 PT 5.7 Lâmpadas de sinalização com buzina
255

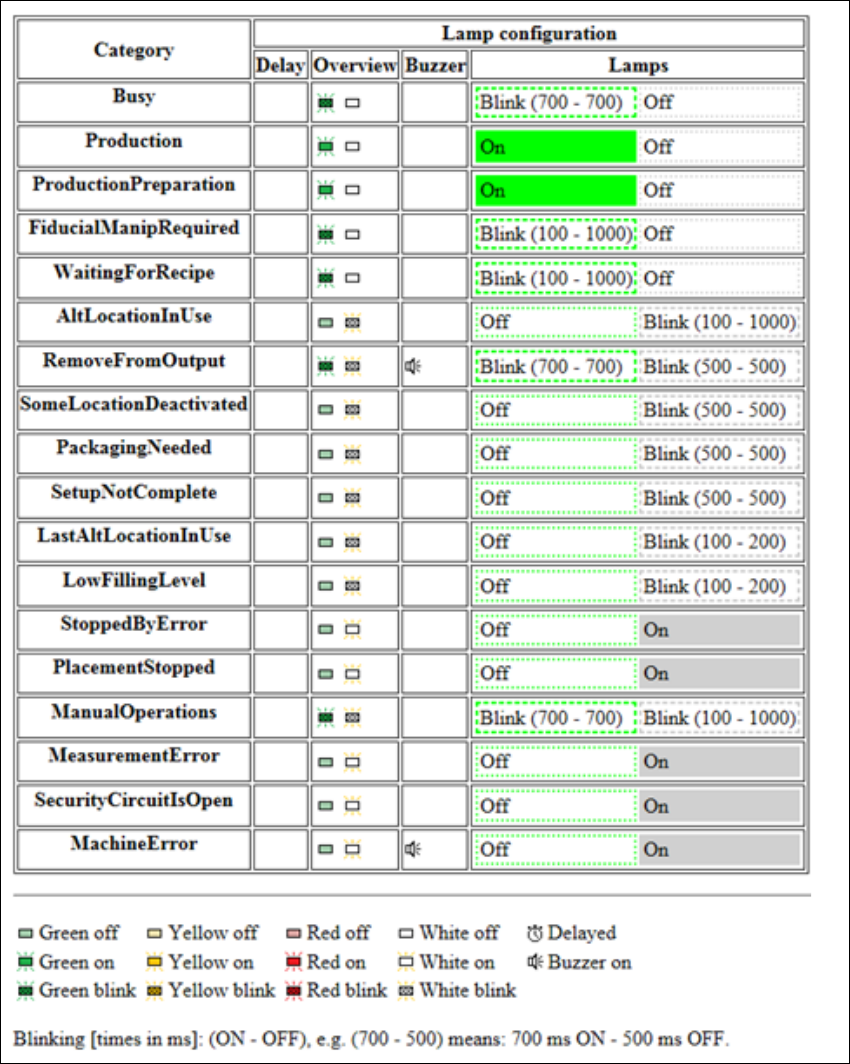

5.7.2.3 Configuração da lâmpada de sinalização bicolor e buzina
Fig. 5.7 - 4 Configuração da lâmpada de sinalização bicolor e buzina
5 Tarefas na estação de montagem Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
5.7 Lâmpadas de sinalização com buzina A partir da versão de software SR.713.1 Edição 12/2020 PT
256

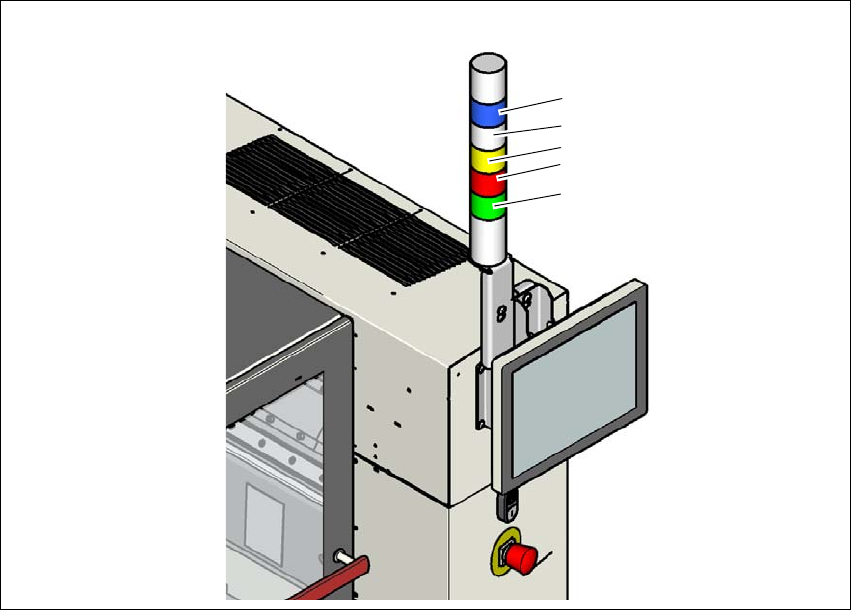

5.7.2.4 Lâmpada de sinalização com buzina - cinco cores (opcional na SIPLACE SX1/SX2
V3)
A sequência das cores das lâmpadas de sinalização, L1 até L5, é livremente configurável. Elas
sinalizam o status de funcionamento e falhas funcionais da estação de montagem. Sobre isso
consulte
Seção 5.7 na página 252.
Fig. 5.7 - 5 Lâmpadas de sinalização para estados operacionais
5
(L2)
(L1)
(L3)
(L4)
(L5)
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 5 Tarefas na estação de montagem
A partir da versão de software SR.713.1 Edição 12/2020 PT 5.8 Troca de turno
257
5.8 Troca de turno
5.8.1 Atividades para a troca de turno
Faça a junção das fitas com a devida antecedência. Os alimentadores não precisam ser re-
abastecidos imediatamente após uma troca de turno. Isso minimiza longos períodos de pa-
rada.
Repasse as informações importantes ao operador do turno seguinte. Essas informações in-
cluem, por exemplo, alterações no programa de montagem. Para isso execute os passos de
trabalho descritos na lista da seção 5.12
, página 276.
Faça uma verificação da preparação.
Neste procedimento verifique se os alimentadores estão carregados com os componentes
corretos, se estão no compartimento certo do carro de componentes e se a amplitude do
passo do transporte está ajustada corretamente.
Faça uma limpeza nos seguintes módulos da linha:
Esvazie o recipiente de ejeção e aspire cuidadosamente a área ao redor do recipiente de eje-
ção.
Aspire cuidadosamente o trocador de pipetas, os alimentadores e o carro de componentes.
Esvazie o recipiente de resíduos de fita. Observe as instruções de segurança na seção 5.8.2,
página 258
.
Esvazie a bandeja coletora para a cobertura da máquina.
