2.2.2 Significado e descrição das placas de alerta (sinalização padrão)
2.2.2.1 Placa de aviso M002
2
Item M 002 na Fig. 2.2 - 1, página 40, Artigo Nº. 3155798-01 ou
Item M 002 na Fig. 2.2 - 3
, página 45, Artigo Nº. 3155798-01
(quantidade por estação de montagem: 1)
2.2.2.2 Placa de alerta Classe de laser 2
2
Item W Classe de laser 2 na Fig. 2.2 - 1, página 40, Artigo Nº. 03155298-01
(quantidade por estação de montagem: 1)
2
2
2
2
2
2
2
2
Funcionamento seguro da estação de montagem
Pré-requisito para o funcionamento seguro da estação de mon-
tagem máquina é o conhecimento e cumprimento do manual de
operação e das instruções de segurança.
2
2
2
RADIAÇÃO LASER
Classe de laser 2
Conforme IEC 60825-1:2014
Não olhe para o feixe de radiação!
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 2 Segurança operacional
A partir da versão de software SR.713.1 Edição 12/2020 PT 2.2 Placas de alerta
43
2.2.2.3 Placa de alerta W 024
2
Item W 024 na Fig. 2.2 - 2, página 41 e 2.2 - 2, página 41, Nº de artigo 03155346-01
(quantidade por estação de montagem: 8)
2.2.2.4 Placa de alerta W 012
2
Item W 024 na Fig. 2.2 - 2, página 41 e 2.2 - 2, página 41, Nº de artigo 03155378-01 ou
Item W 024 na Fig. 2.2 - 3
, página 45 e 2.2 - 4, página 46, Nº de artigo 03155378-0
(quantidade por estação de montagem: 3)
2.2.2.5 Placa de alerta W 210
2
Item W 210 na Fig. 2.2 - 1, página 40 e 2.2 - 2, página 41, Nº de artigo 03009350-01
(quantidade por estação de montagem: 2)
2
2
2
Alerta de ferimentos nas mãos
A intervenção pode provocar ferimentos nos braços e nas mãos.
Não intervir na estação de montagem em funcionamento.
Não intervir na parte interna da estação de montagem vizi-
nha.
Tensões perigosas!
Mesmo com o interruptor principal desligado e o plugue desconec-
tado da rede elétrica, as peças identificadas ainda permanecem
inicialmente sob tensão.
Antes de abrir a cobertura, desconectar a estação de montagem
da rede elétrica.
Região NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2
2
2
2
2
2
Placa de alerta na tecla PARADA DE EMERGÊNCIA
2 Segurança operacional Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
2.2 Placas de alerta A partir da versão de software SR.713.1 Edição 12/2020 PT
44
2.2.2.6 Placa de alerta W 209
2
Item W 209 na Fig. 2.2 - 1, página 40 e 2.2 - 2, página 41, Nº de artigo 03009349-01
(quantidade por estação de montagem: 2)
2
2
2
2
2
2
2
2
2
2

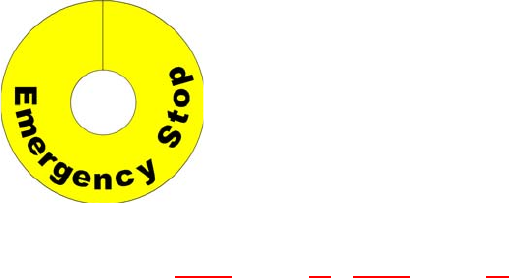

Para os países Austrália, Canadá, México e EUA, em lu-
gar do anel amarelo nas teclas PARADA DE EMER-
GÊNCIA é colada a placa de alerta W209 no
componente.
