Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 5 Tarefas na estação de montagem A partir da versão de software SR.713.1 Edição 12/2020 PT 5.7 Lâm padas de sinalização com buzina 253 5.7.2.1 Configuração da lâmp ada de…
5 Tarefas na estação de montagem Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
5.7 Lâmpadas de sinalização com buzina A partir da versão de software SR.713.1 Edição 12/2020 PT
252
5.7 Lâmpadas de sinalização com buzina
5.7.1 Visão geral
As lâmpadas de sinalização sinalizam estados operacionais e falhas funcionais da estação de
montagem. A buzina avisa acusticamente quando ocorreu um alarme. A lâmpada de sinalização
pode ser configurada com duas ou três cores. O respectivo sistema de lâmpada de sinalização
(duas ou três cores) é ajustado na autoconfiguração do software da estação.
5.7.2 Lâmpada de sinalização (padrão)

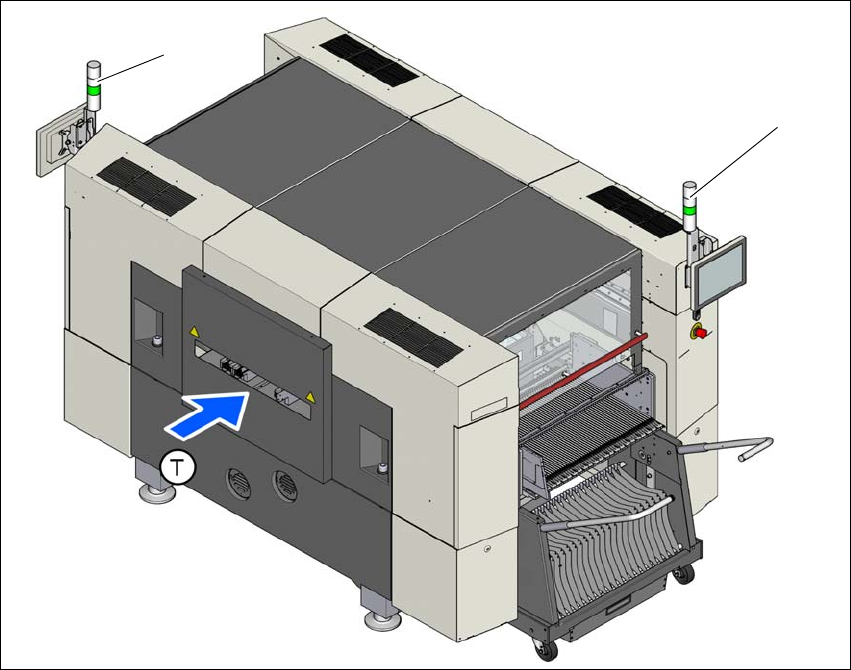

Fig. 5.7 - 1 Lâmpadas de sinalização para estados operacionais
L1 Lâmpada de sinalização à esquerda
L3 Lâmpada de sinalização à direita
T Direção do transporte de PCI
(L1)
(L2)
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 5 Tarefas na estação de montagem
A partir da versão de software SR.713.1 Edição 12/2020 PT 5.7 Lâmpadas de sinalização com buzina
253
5.7.2.1 Configuração da lâmpada de sinalização tricolor e buzina

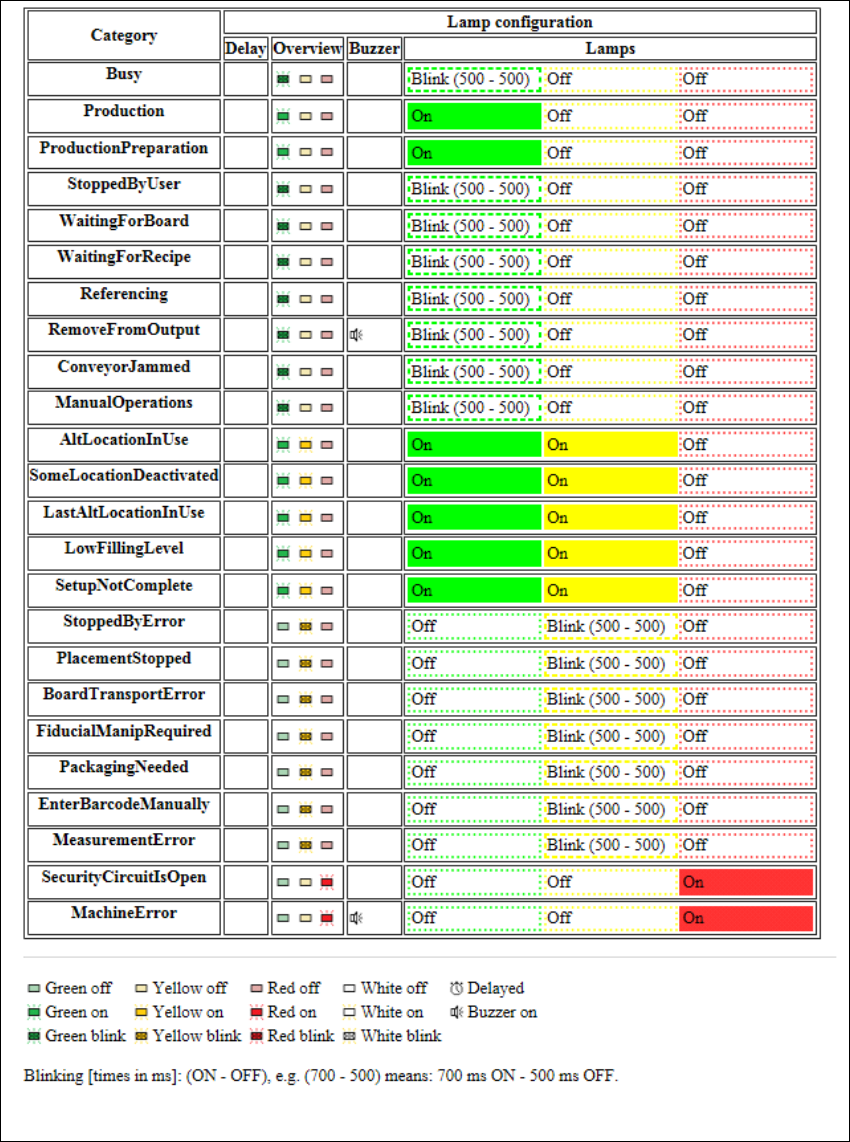

Fig. 5.7 - 2 Configuração da lâmpada de sinalização tricolor e buzina
5 Tarefas na estação de montagem Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
5.7 Lâmpadas de sinalização com buzina A partir da versão de software SR.713.1 Edição 12/2020 PT
254
5.7.2.2 Configuração da lâmpada de sinalização tricolor com retardo e buzina
Fig. 5.7 - 3 Configuração da lâmpada de sinalização tricolor e buzina
