Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 2 Segurança operacional
A partir da versão de software SR.713.1 Edição 12/2020 PT 2.3 Classificação dos sistemas óticos
65
2.3 Classificação dos sistemas óticos
2.3.1 Classificação da máquina completa
2
2.3.1.1 Classificação de laser
Os seguintes módulos são classificados na classe de risco 2:
2
Os seguintes módulos são classificados na classe de laser 3B:
2
A estação de montagem em prontidão operacional é classificado na classe de risco 2.
As classes de risco são determinadas conforme IEC 60825-1:2014.
Módulo Dados
Sensor de componentes no SpeedStar Potência ótica máxima de saída: < 1 mW
Comprimento de onda: 635 nm
Sensor de componentes no MultiStar CPP Potência ótica máxima de saída: < 1 mW
Comprimento de onda: 635 nm
Barreiras óticas a laser no transporte de
placas de circuito impresso
Potência ótica máxima de saída: < 1 mW
Comprimento de onda: 650 nm
Leitor de código de barras de PCI 1D
(Datalogic DS1500)
Potência ótica máxima de saída: --
Comprimento de onda: 658 nm
Módulo Dados
Módulo laser de coplanaridade 3D Potência ótica máxima de saída: 60 mW
Comprimento de onda: 670 nm
Veja a seção relacionada6.7
Módulo laser de co-
planaridade 3D, página 319.
2 Segurança operacional Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
2.3 Classificação dos sistemas óticos A partir da versão de software SR.713.1 Edição 12/2020 PT
66
2.3.2 Classificação dos sistemas de câmeras
2.3.2.1 Tipos de câmera com LEDs de claridade intensa - grupo de risco 1
Nas seguintes câmeras estão montados LEDs de claridade intensa. Segundo a norma IEC 62741
estes são classificados no grupo de risco 1:
– Câmera de componentes tipo 30 e 45 para SIPLACE MultiStar (CPP)
– Câmera de componentes tipo 23 e 41 para SIPLACE SpeedStar (C&P20 P)
– Câmera de componentes estacionária tipo 25 e 33 para SIPLACE MultiStar (CPP) e SI-
PLACE TwinStar
– Câmera de PCI tipo 28
2
2.3.2.2 Tipos de câmera com LEDs azuis - grupo de risco 2
Nas seguintes câmeras estão montados LEDs de claridade ultra intensa. Segundo a norma IEC
62741 estas são classificadas no grupo de risco 2:
– Câmera de componentes tipo 48 para SIPLACE SpeedStar (C&P20 P2)
2
NOTA
Grupo de risco 1
Não olhe para o feixe de radiação da câmera em prontidão operacional!
2
Grupo de risco 2
Câmeras com LEDs azuis
de claridade ultra intensa podem emitir
uma radiação perigosa.
Não olhe para o feixe de radiação da câmera em prontidão
operacional!
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 2 Segurança operacional
A partir da versão de software SR.713.1 Edição 12/2020 PT 2.4 Instruções de segurança para o transporte de estações de montagem
67
2.4 Instruções de segurança para o transporte de esta-
ções de montagem
2

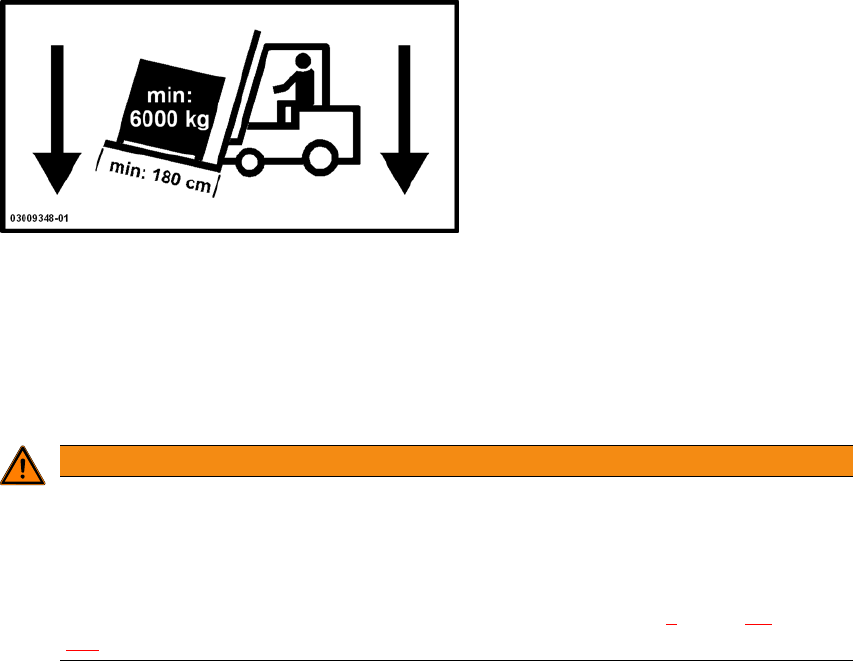

Para transportar a estação de montagem, utilize uma empilhadeira com as seguintes especifica-
ções:
Comprimento mín. do garfo 1800 mm
Capacidade mín. de carga min. 6000 kg
Largura livre mín. do garfo 350 mm
2
2
ALERTA
Perigo de tombamento!
Se as especificações exigidas para a empilhadeira não forem respeitadas, há risco de
tombamento.
Utilize somente a empilhadeira especificada para o transporte.
O transporte correto da estação de montagem é descrito no capítulo 4
, seção 4.1, página
183
.
