6.14 Pino de suporte
Nº de artigo 00119680-xx Support Pin
Placas de circuito impresso largas têm tendência para arquearem durante a montagem, pelo que
em certas circunstâncias os componentes deixam de ser montados com a precisão requerida.
PCI's fortemente arqueadas influenciam a precisão de montagem. Com a colocação de pinos de
suporte sobre a mesa elevadora, este problema é facilmente resolvido.
6

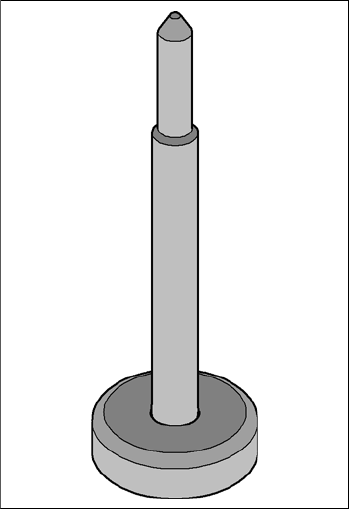

Fig. 6.14 - 1 Pino de suporte
Manual de operação SIPLACE SX1/SX2 Edição V2 e V3 6 Extensões da estação
A partir da versão de software SR.713.1 Edição 12/2020 PT 6.15 Smart Pin Support
331
6.15 Smart Pin Support
Nº de artigo 03089621-xx Smart Pin Support
Nº de artigo 03087404-xx Carregador SPS L10 cpl.
Nº de artigo 03087508-xx Carregador SPS Q10 cpl.
Placas de circuito impresso largas têm tendência para arquearem durante a montagem, pelo que
em certas circunstâncias os componentes deixam de ser montados com a precisão requerida.
PCI's fortemente arqueadas influenciam a precisão de montagem. Com a colocação de pinos de
suporte sobre a mesa elevadora, este problema é facilmente resolvido.
6

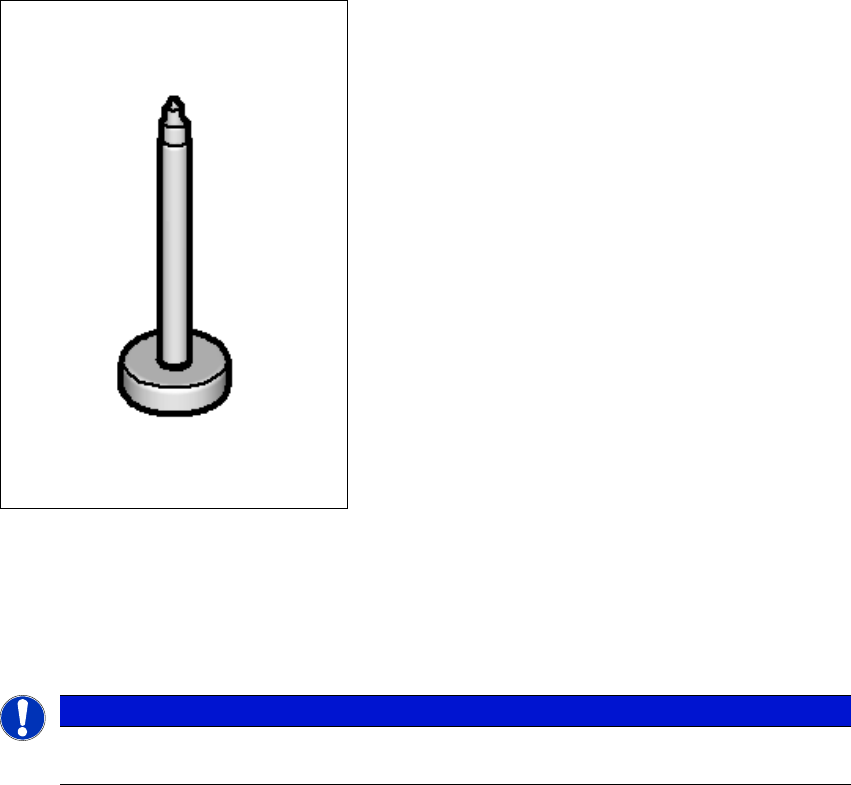

Fig. 6.15 - 1 Pino de suporte
Com a opção Smart Pin Support, os pinos de suporte são posicionados automaticamente na
mesa elevadora. Esta tarefa é cumprida por uma unidade de garras que busca os pinos de su-
porte de carregadores especiais e os coloca nas posições predefinidas.
6
NOTA
A descrição detalhada pode ser encontrada no "manual de instruções do Smart Pin Su-
pport, alemão+inglês [Nº Art. 00197001-xx].
6 Extensões da estação Manual de operação SIPLACE SX1/SX2 Edição V2 e V3
6.15 Smart Pin Support A partir da versão de software SR.713.1 Edição 12/2020 PT
332
6
Fig. 6.15 - 2 Unidade de garras do Smart Pin Support
A unidade de garras está montada no portal. A unidade de garras busca os pinos de suporte dos
carregadores previstos para tal e os posiciona na mesa elevadora. As posições dos pinos de su-
porte na estação de montagem são determinadas no editor de PCI da SIPLACE Pro para cada
lado da placa de circuito impresso.
Para as diversas configurações de máquina estão disponíveis dois carregadores diferentes para
a troca automática de no máx. 10 pinos de suporte. Estes carregadores são fixados em um porta-
carregador e montados no dispositivo de inserção do carro de componentes.
– Smart Pin Support - tipo de carregador Q10 [Nº de artigo 03087404-xx]
– Smart Pin Support - tipo de carregador L10 [Nº de artigo 03087508-xx]
