NPM-DGS SP 编辑器 1.1 数据编辑概要 Page 1-4 EJS9AC-MB-01S-03 4. 印刷位置数据 ( ‘1.3.7 印刷位置数据 ’) 设定实际的印刷位置与网板的偏离。 使用网板识别、全部示教的情况下 ，将自动设定数据。 1D3C-661E 对印刷条件数据加以部分修改的情况 没有变更的情况 5. 印刷条件数据 ( ‘1.3.8 印刷条件数据 ’) 设定刮板动作、升降机动作。 1D3C-662E 6. 清扫数据 …
NPM-DGS
SP
编辑器
1.1
数据编辑概要
EJS9AC-MB-01S-03
Page
1-3

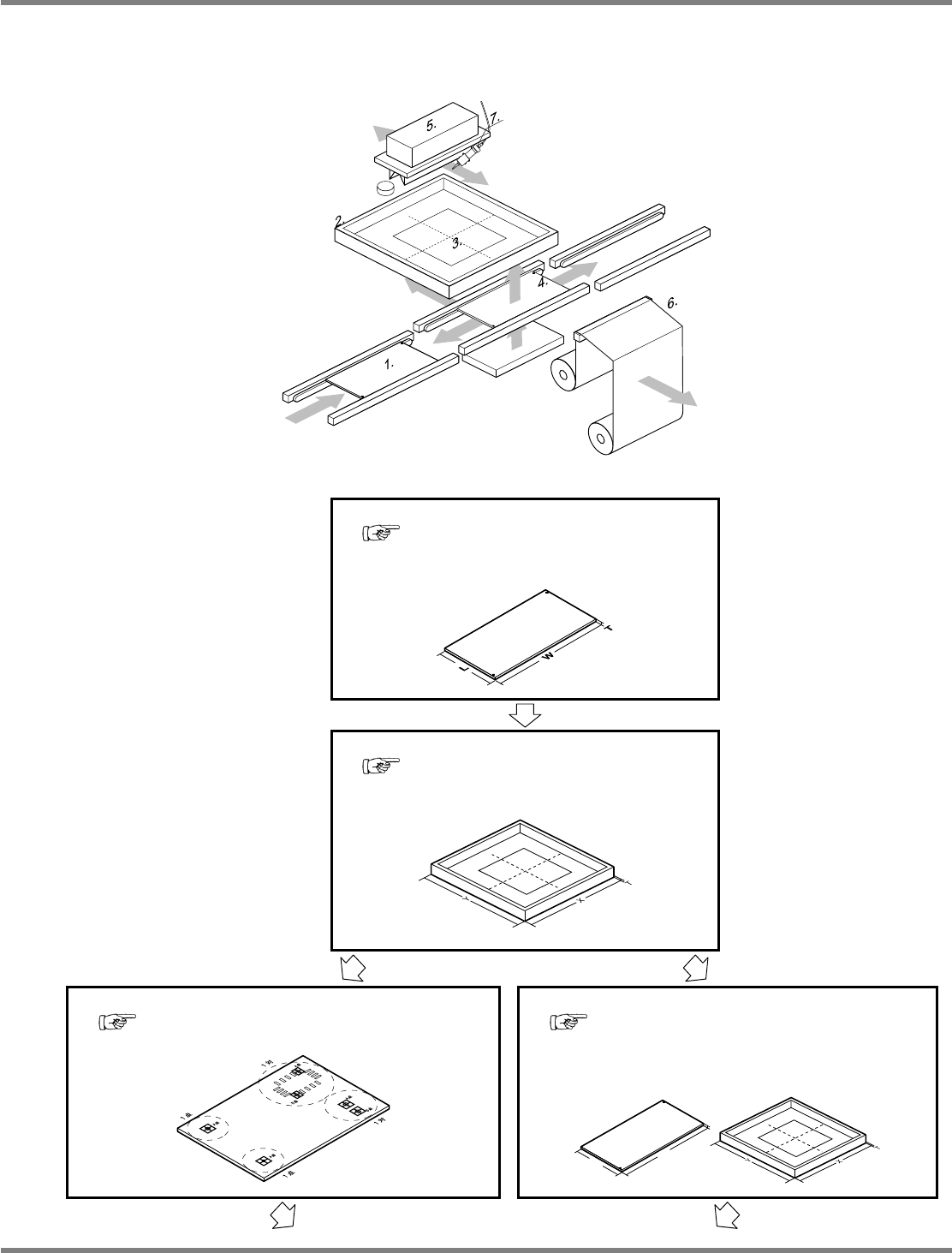

1.1.2
数据编辑操作流程
焊料印刷数据的制作
1.
基板数据概要
(
‘1.3.1
基板数据
’)
(
基板数据、识别数据、定位数据
)
设定对何种基板进行印刷。
1D3C-673E
2.
网板数据
(
‘1.3.4
网板数据
’)
设定网板尺寸、制版基准。
1D3C-658E
不进行全部示教的情况
进行全部示教的情况
3.
网板识别数据
(
‘1.3.5
网板
/
焊锡识别数据
’)
设定网板和基板的定位所需要的数据。
1D3C-660E
3.
全部示教数据
(
‘1.3.6
全部示教数据
’)
用基板识别标记进行网板和基板的定位时需要该数
据。
L
W
T
1D3C-649E
EJP3A-105E
NPM-DGS
SP
编辑器
1.1
数据编辑概要
Page 1-4 EJS9AC-MB-01S-03

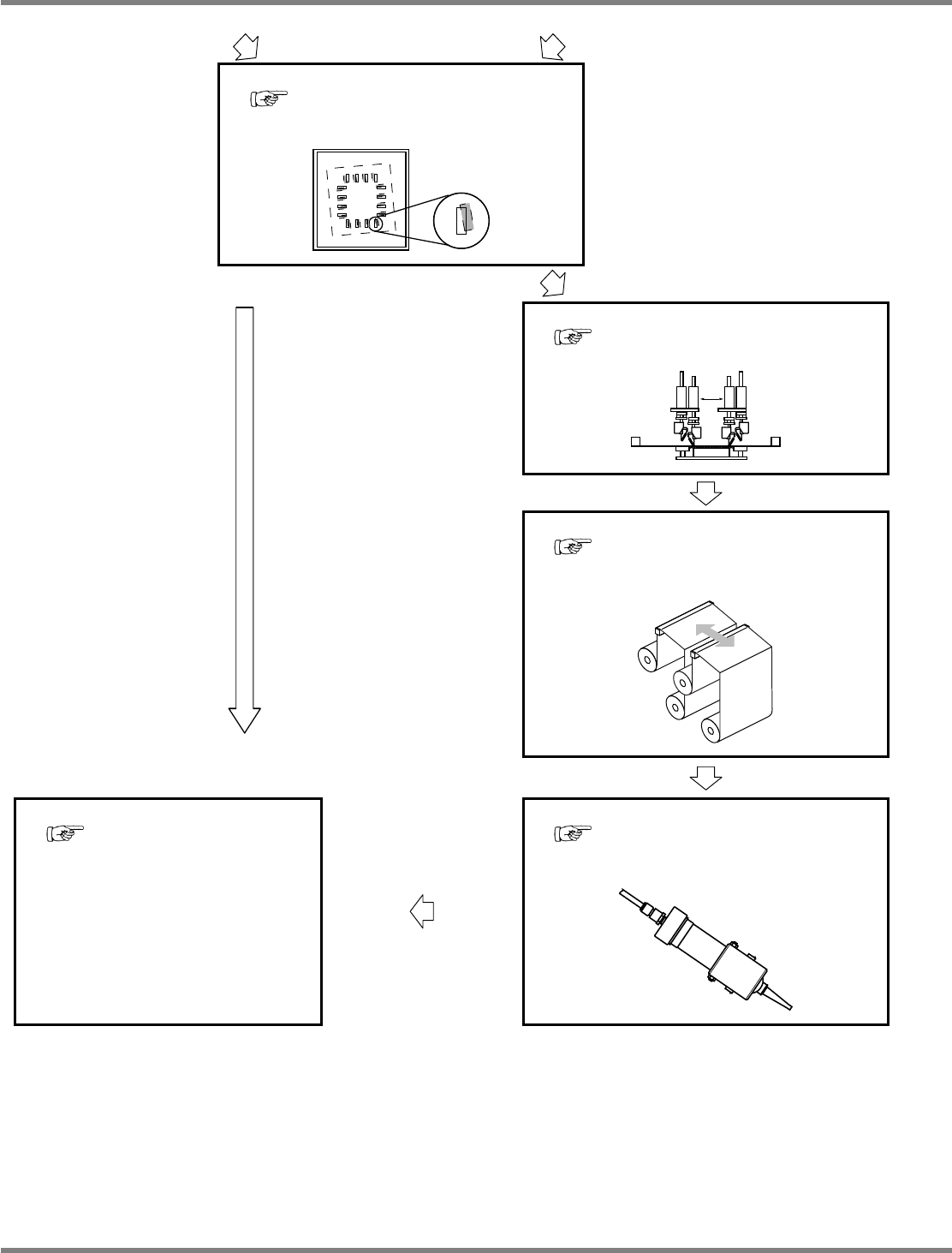

4.
印刷位置数据
(
‘1.3.7
印刷位置数据
’)
设定实际的印刷位置与网板的偏离。
使用网板识别、全部示教的情况下，将自动设定数据。
1D3C-661E
对印刷条件数据加以部分修改的情况
没有变更的情况
5.
印刷条件数据
(
‘1.3.8
印刷条件数据
’)
设定刮板动作、升降机动作。
1D3C-662E
6.
清扫数据
(
‘1.3.11
清扫数据
’)
设定网板清扫的方式。
EJP3A-106E
8.
检查数据
(
‘1.3.15
数据检查
’)
对所有数据进行最终检查，并确认是否
有问题。
7.
印刷计数器
(
‘1.3.12
印刷计数器
’)
进行与焊料供给有关的设定。
EJP1A-605E
NPM-DGS
SP
编辑器
1.2 SP
编辑器的基本功能
EJS9AC-MB-01S-03
Page
1-5
1.2 SP
编辑器的基本功能

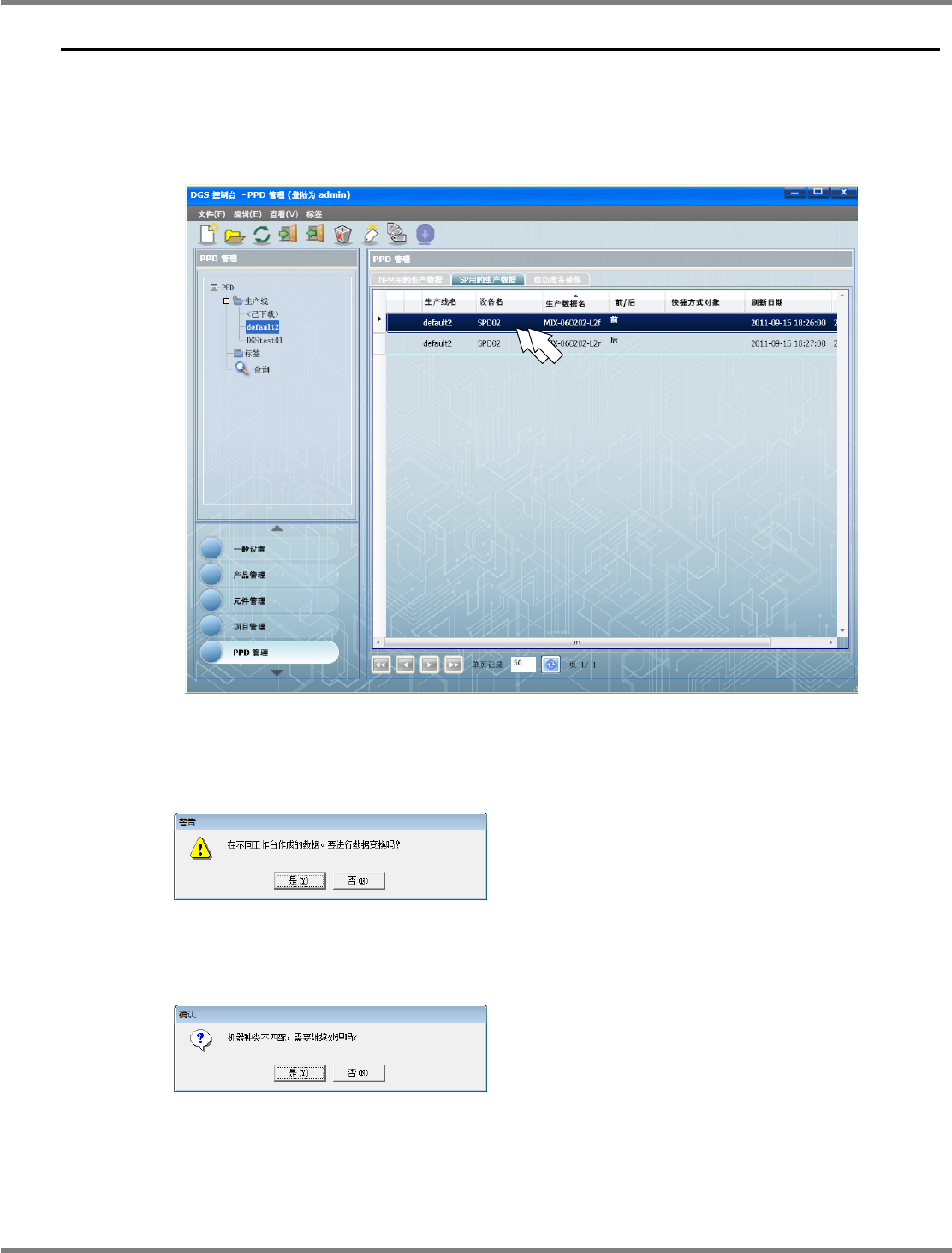

1.2.1 SP
编辑器的启动
在
DGS
的
PPD
管理员下，选择
[SP
用生产数据
]
标签后，双击生产数据文件，即会启动
SP
编辑
器。
关于启动时的信息
① 当通过
SPD
读取了以不同的工作台编制的生产数据时，生产数据可旋转
180
度。
点击
[
是
]
时，生产数据旋转
180
度后启动
SP
数
据编辑器。
点击
[
否
]
时，生产数据不旋转
180
度而启动
SP
编辑器。
② 当通过
SP
数据编辑器读取旧机种
(SP60
、
SP80)
的生产数据时，可将数据转换成新机种
(SP70
、
SPD
、
SPG)
的生产数据。
点击
[
是
]
时，将执行生产数据的转换。
点击
[
否
]
时，不执行生产数据的转换而结束。
EJP1A-SPD-0001
EJP1A-SPD-0040
EJP1A-SPD-0041
