NPM-DGS SP 编辑器 1.3 生产数据的制作 EJS9AC-MB-01S-03 Page 1-53 ② 检查机 FB 设定的编辑 1 点击 [ 检查机 FB 设定 ] 。 显示出 < 检查机 FB 设定 > 窗口。 2 点击 [ 位置补正 ] 。 3 点击 [ 对象焊膏指定 ] 。 每单击一次按钮，将切换 ‘ 使用 ’ 、 ‘ 未使用 ’ 的显 示。 4 点击 [ 设置 ] 。 显示出 < 位置补正…
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-52 EJS9AC-MB-01S-03
7. F.B.
时间
设定进行反馈的时间
(
枚数
)
。
8.
清扫网板
指定是否通过反馈实施网板清扫。
9.
对象焊膏指定
指定是否使用清洁的对象焊膏指定功能。
10.
设置
将过渡到
<
清洁指定
>
画面，并设定清洁指定的条件。
11.
短缺
(
下限
)
面积比
是
F.B.
网板清扫执行判定值。检查结果文件的面积率比该值更小时，将会执行
F.B.
网板清扫。
12.
超过
(
上限
)
面积比
是
F.B.
网板清扫执行判定值。检查结果文件的面积率比该值更大时，将会执行
F.B.
网板清扫。
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-53

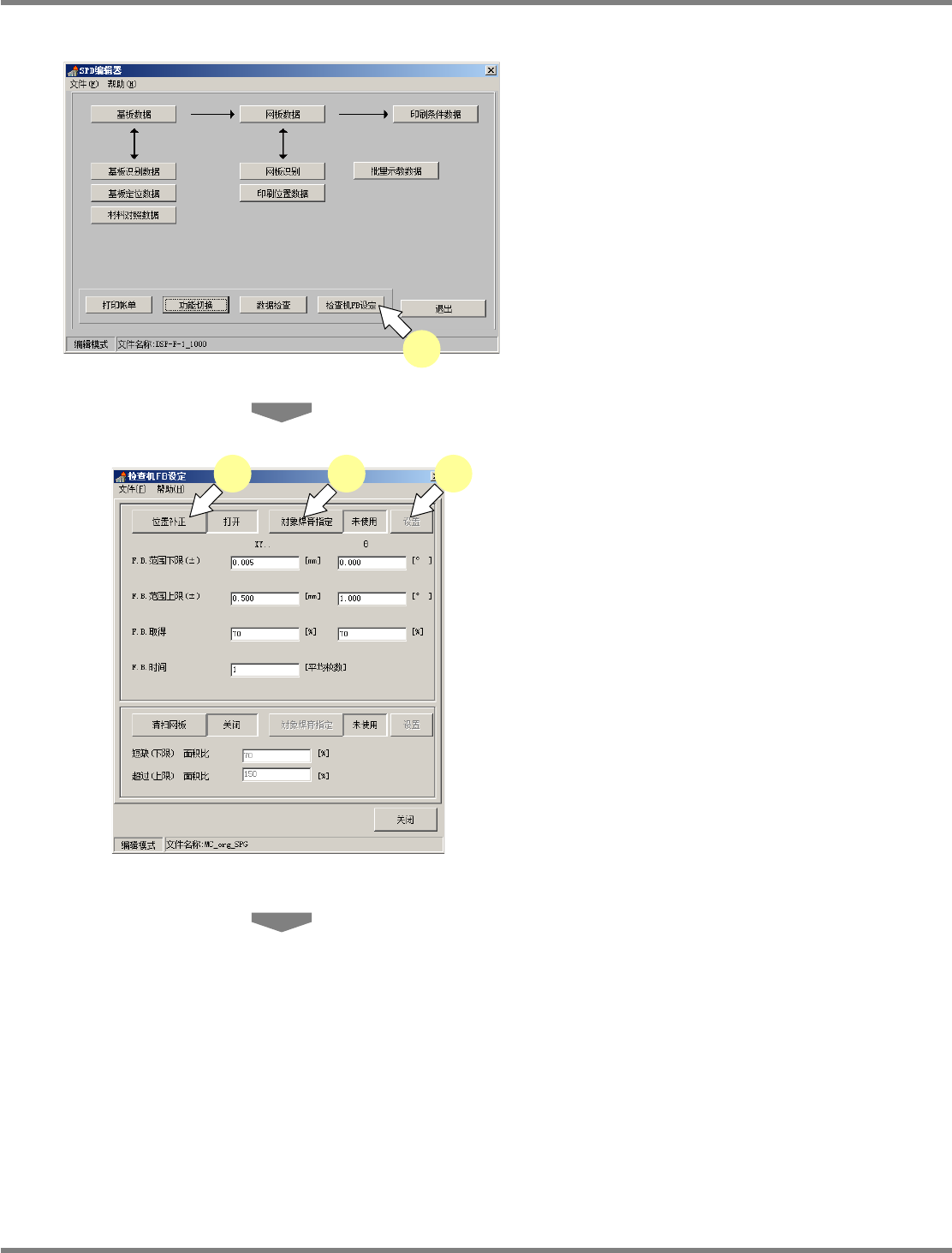

② 检查机
FB
设定的编辑
1
点击
[
检查机
FB
设定
]
。
显示出
<
检查机
FB
设定
>
窗口。
2
点击
[
位置补正
]
。
3
点击
[
对象焊膏指定
]
。
每单击一次按钮，将切换
‘
使用
’
、
‘
未使用
’
的显
示。
4
点击
[
设置
]
。
显示出
<
位置补正指定
>
窗口。
EJP1A-SPD-0002
1
EJP1A-SPD-0031
2 3 4
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-54 EJS9AC-MB-01S-03

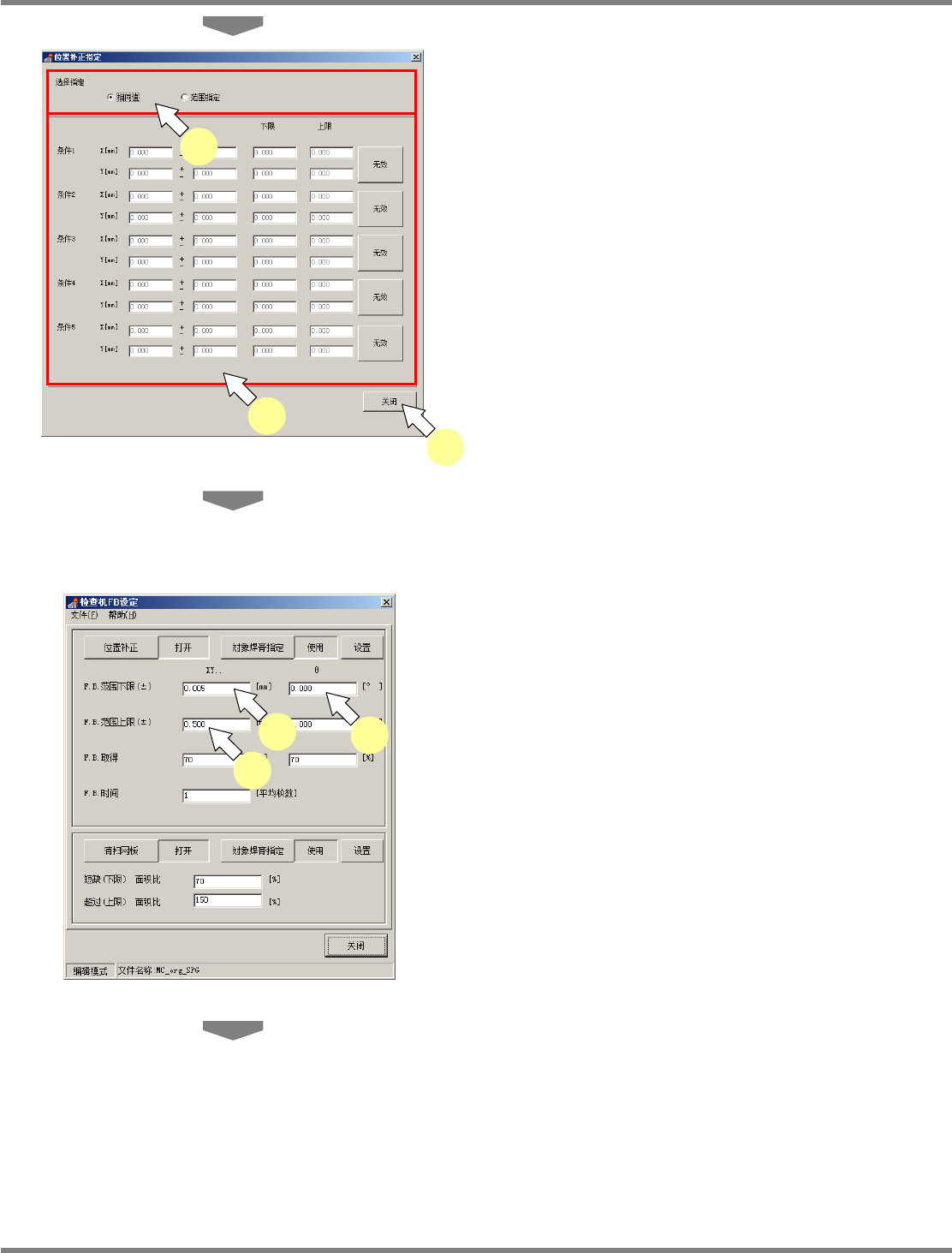

5
指定选择模式。
切换
‘
相同值
’
、
‘
范围指定
’
的模式。默认值为
‘
相
同值
’
。
6
设定指定对象焊膏所需的条件。
X[mm]
、
Y[mm] :
焊膏的外接框尺寸。
±
(
容许范围
) :
与焊膏的外接框尺寸相应的容许尺寸。
下限
(X[mm]
、
Y[mm]) :
焊膏的外接框尺寸
X
、
Y
的下限。
上限
(X[mm]
、
Y[mm]) :
焊膏的外接框尺寸
X
、
Y
的上限。
最多可设定
5
个
(
条件
1 ~ 5)
。
7
点击
[
关闭
]
。
返回到
<
检查机
FB
设定
>
画面。
8
输入
‘F.B.
范围下限
(
±
)’
的
‘XY’
。
输入的值须在
0.001 ~ 1.000
的范围内。
9
输入
‘F.B.
范围上限
(
±
)’
的
‘XY’
。
输入的值须在
0.001 ~ 1.000
的范围内。
请设定为
‘F.B.
容许范围下限
(±)’
的
‘XY’
值≦
‘F.B.
容许范围上限
(±)’
的
‘XY’
值。
10
输入
‘F.B.
范围下限
(±)’
的
‘
’
。
输入的值须在
0.001 ~ 1.000
的范围内。
EJP1A-SPD-0040
5
6
7
EJP1A-SPD-0041
10
8
9
