NPM-DGS SP 编辑器 1.3 生产数据的制作 EJS9AC-MB-01S-03 Page 1-49 1.3.13 材料对照数据 ① 关于材料对照数据 将 SP 的材料信息 ( 各材料的名称、代替名称、使用期 限 ) 都置于可输入的状态，从而按每个生 产 数据分别进行管理。 如果点击 [ 焊料 ] 、 [ 刮板 ] 、 [ 网板 ] 、 [ 支撑台 ] 、 [ 清洁纸 ] 、 [ 清洁溶剂 ] 标签，则可进行切换。 1. 材料对照…

100%1 / 84
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-48 EJS9AC-MB-01S-03
② 印刷计数器的编辑
1
点击
[
印刷计数器
]
。
显示出
<
印刷计数器
>
表。
2
设定焊膏计数的设定次数。
3
设定焊料供给的各个值。
在
SPD
、
SPG
下不可设定吐出时间。
当
4
个选项功能的
[
焊料供给单元
]
、
[
焊料余量
传感器
]
、
[
焊料供给单元
(POT
型
)]
与
[
焊料余量
检测传感器
(
区域传感器型
)]
都设定为
OFF
时，
‘
焊料不足确认
’
只可设定为
[
计数
]
。
当选项功能的
[
焊料供给单元
(POT
型
)]
设定为
ON
时，可进行自动供给速速、初期供给、追加
供给、供给宽度的设定。
4
设定停止时、予告显示时的锡膏不足高
度。
可切换按钮选择
[
未使用
]
⇔
[
使用
]
。
当按钮显示为
[
未使用
]
时，不可进行予告表示
时的设定。当按钮显示为
[
使用
]
时，可进行予告
表示时的设定。
当选项功能的
[
焊料余量检测传感器
(
区域传感
器型
)]
设定为
ON
时，可进行
[
未使用
]
按钮、停
止时、予告表示时的设定。
5
点击
[
关闭
]
。
将返回到主菜单。
EJP1A-SPD-0029
1
EJP1A-SPD-0029
5
4
3
2
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-49
1.3.13
材料对照数据

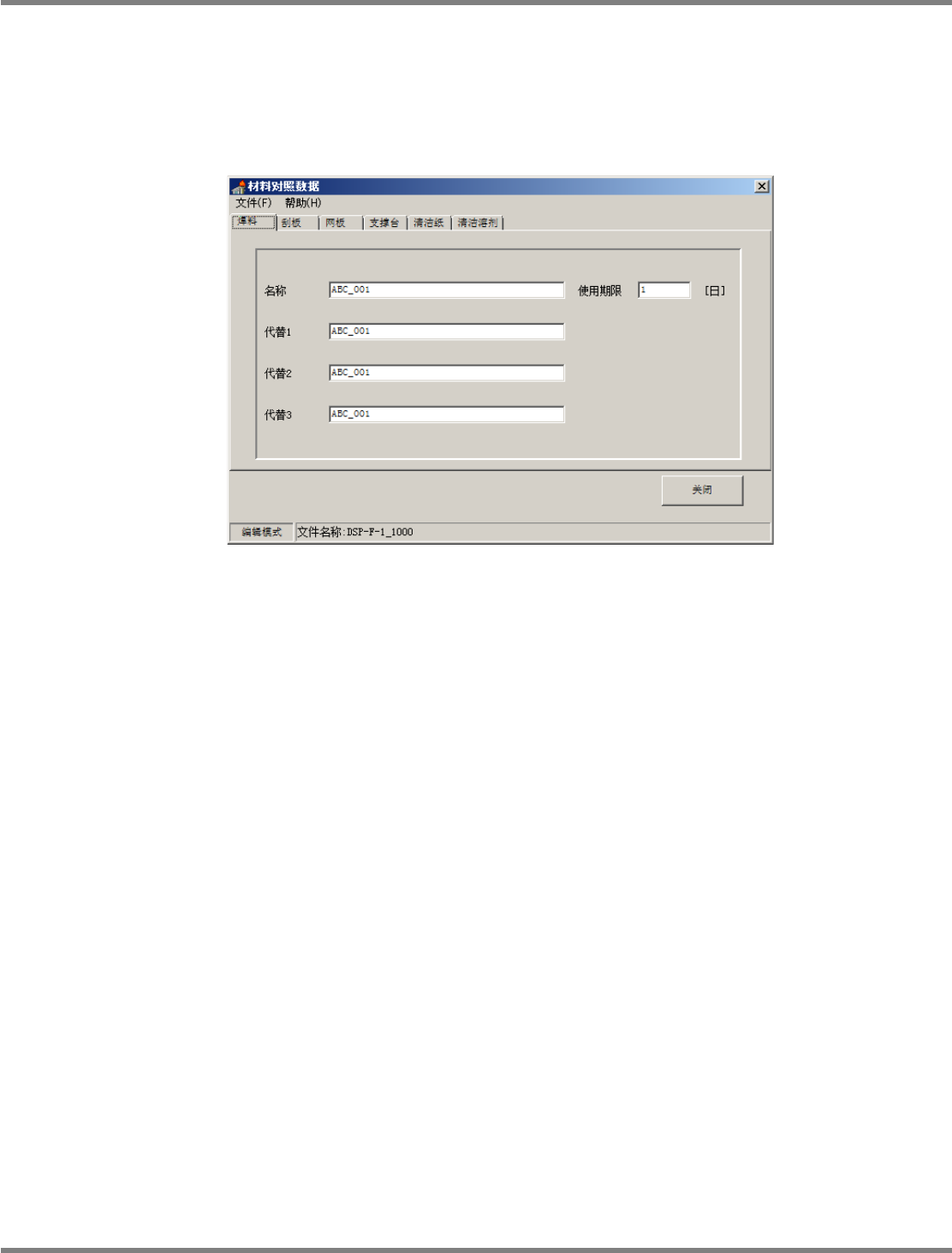

① 关于材料对照数据
将
SP
的材料信息
(
各材料的名称、代替名称、使用期限
)
都置于可输入的状态，从而按每个生产
数据分别进行管理。
如果点击
[
焊料
]
、
[
刮板
]
、
[
网板
]
、
[
支撑台
]
、
[
清洁纸
]
、
[
清洁溶剂
]
标签，则可进行切换。
1.
材料对照数据
[
部品核对选项
]
选项处于
ON
的状态时，将会在主菜单上显示
[
材料对照数据
]
按钮。
[
部品核对选项
]
选项处于
OFF
的状态时，不会在主菜单上显示
[
材料对照数据
]
按钮。
EJP1A-SPD-0030
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-50 EJS9AC-MB-01S-03

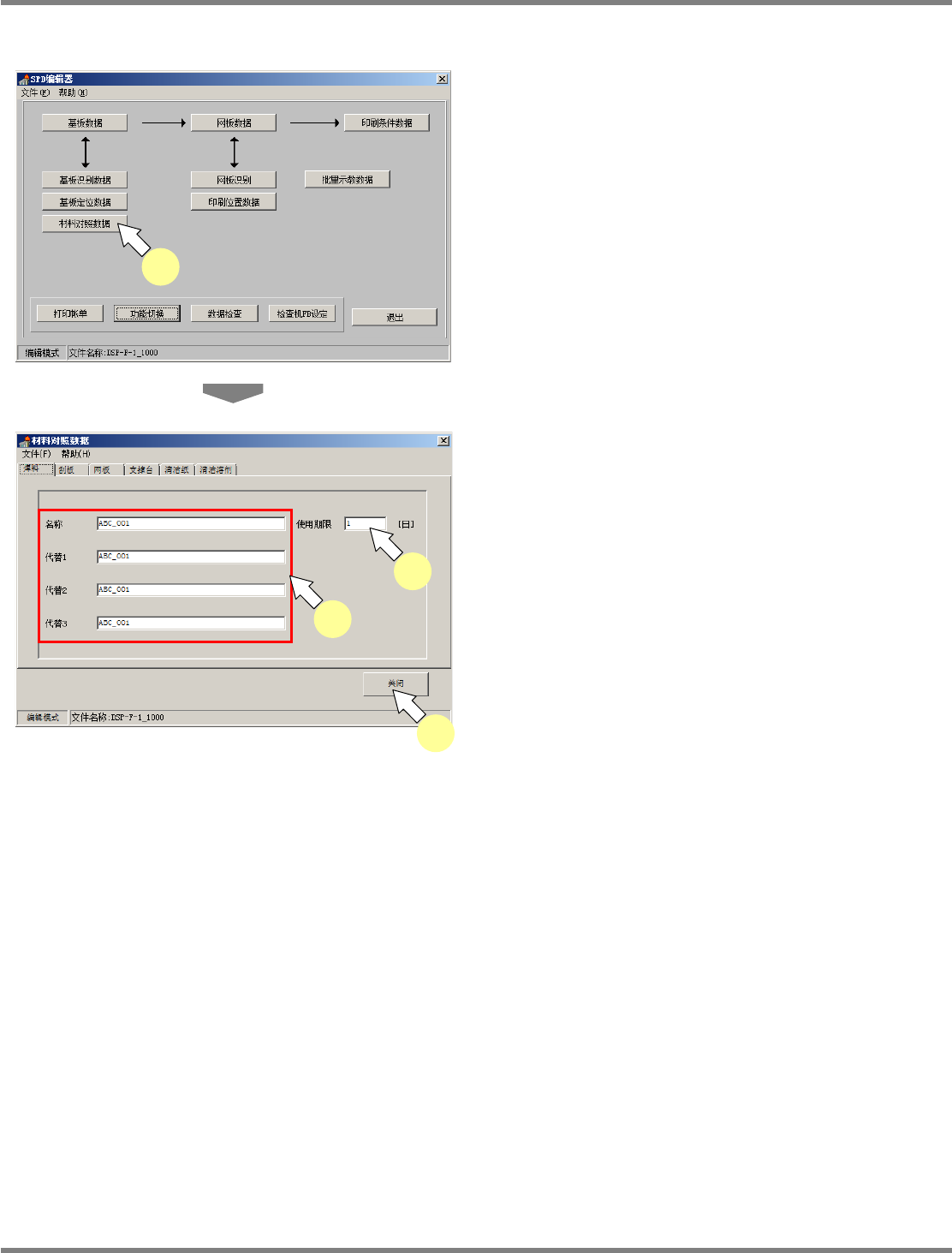

② 材料对照数据的编辑
1
点击
[
材料对照数据
]
。
显示出
<
材料对照数据
>
窗口。
2
输入
‘
名称
’
、
‘
代替
1’
、
‘
代替
2’
、
‘
代替
3’
。
输入英文字数
(0 ~ 9
、
A ~ Z)
或符号
(‘
’ ‘
’ ‘
’
‘@’ ‘_’ ‘,’ ‘.’ ‘ ’)
，输入的文字须在
30
字以内。
空白也可。
3
输入
‘
使用期限
’
。
‘
使用期限
’
请务必输入。日数范围在
1 ~ 1000
日之间。
‘
使用期限
’
项目只在
[
焊料
]
标签的画面上显示。
4
点击
[
关闭
]
。
确认画面上显示的数据是否正确。
EJP1A-SPD-0002
1
EJP1A-SPD-0030
2
3
4
