NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-39
4.
印刷速度切换模式
在通孔印刷或密间距印刷等过程中，需要控制焊料填充量的情况下使用本功能。
若按
[
印刷速度切换模式
]
，则变为蓝色的反转显示，并且，右边的
[
内容设定
]
将变成有效
(
用黑色显
示
)
。如按
[
内容设定
]
，则切换为
<
印刷速度切换模式
>
画面。
印刷速度切换模式的设定
No.
项目
内容说明
a
‘
区域
’
设定是否使用各区域
(
区域
1 ~
区域
3)
。
请按各区域的开关，选择是否使用。使用区域时，开关显示将变为蓝色反转显示。
区域
:
被分割的印刷范围
b
‘
位置
’
设定各区域的范围。请将基板前侧端面作为
0 mm
进行输入。各区域的设定范围在
0 mm ~
基板宽度之间，但如果区域间出现干涉，则发生数据检查错误。
如果设定如下的区域位置，则发生数据检查错误。
某个区域包含另外区域
某个区域与另外区域重合
区域
2
区域
2
区域
1
区域重合的范围
区域
1
另外，设定印刷条件数据的印刷范围偏移量的情况下，设定范围随印刷范围偏移量
值的设定将会减少。
c
‘
速度
’
设定各区域范围内的印刷速度。
速度的设定范围在
5.0 mm/s ~ 400.0 mm/s
。另外，如果在区域外，则以印刷条件
数据中设定的印刷速度进行印刷。
d
‘
生产数据基板宽度
’
显示在数据修改的基板数据中所设定的基板宽度。不能进行数据的变更。
e
‘
区域外的速度
’
显示在印刷条件数据中所设定的印刷速度
(F
R
、
R
F)
。不能进行数据的变更。
EJP1A-SPD-0026
a
b
c
d
e
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-40 EJS9AC-MB-01S-03

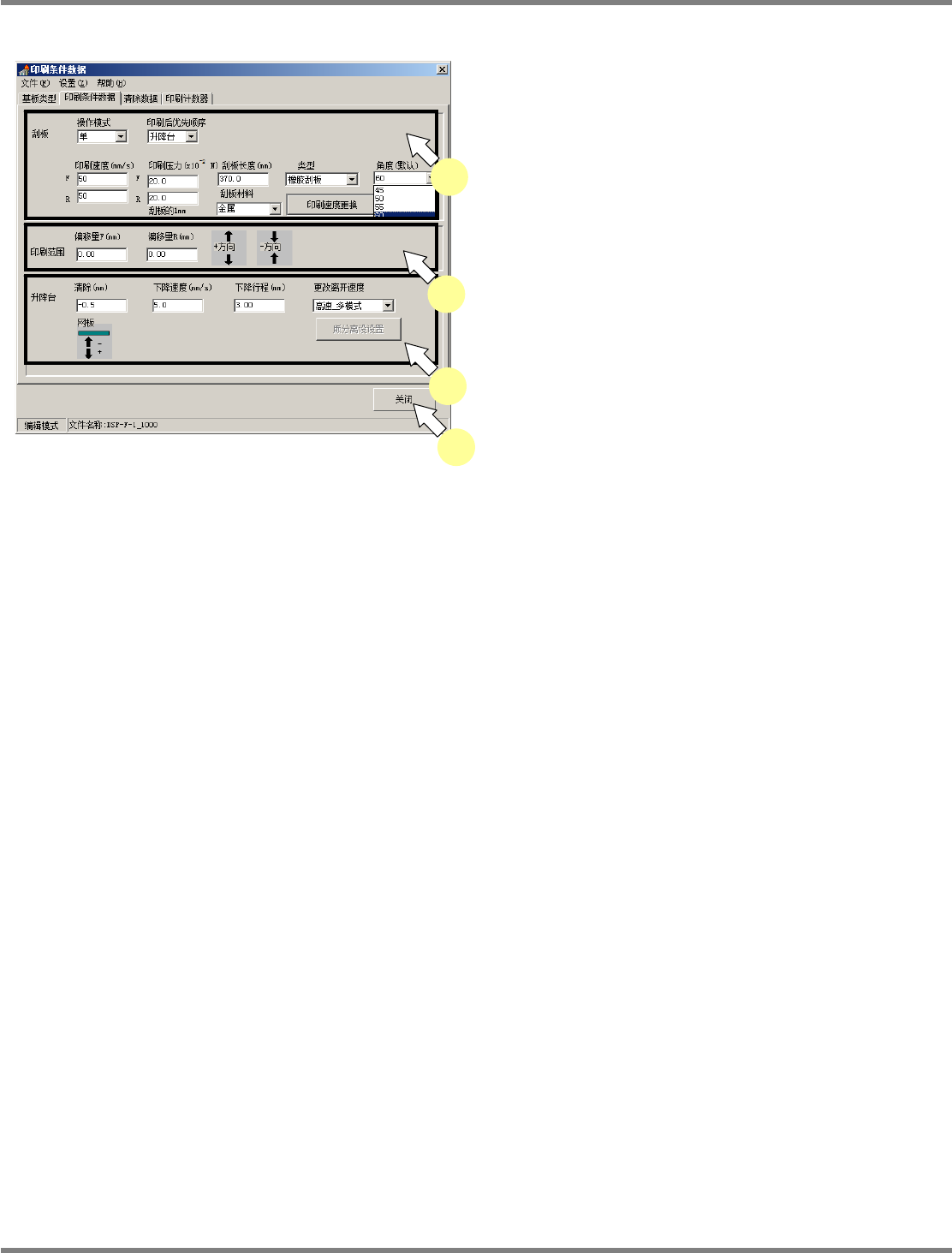

② 印刷条件详细设定的编辑
1
点击印刷条件简易设定画面的印刷条
件的
[
详细设定
]
。
显示出
<
印刷条件数据
>
窗口的
<
印刷条件数
据
>
表。
2
设定与刮板有关的数据。
3
设定印刷范围。
4
设定与升降机有关的数据。
5
点击
[
关闭
]
。
将返回到主菜单。
EJP1A-SPD-0025
2
3
4
5
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-41
1.3.11
清扫数据
① 关于清扫数据
1.
往复模式
从
1
次往复、
2
次往复、交替中选择定期清扫的方法。通过
[
切换
]
按钮进行模式的切换。
交替
:
交替进行去
/
回动作的单程清扫模式。
2.
清扫动作
选择在网板与基板的接地面
(
网板侧
)
是否进行清扫动作。
3.
间隔
设定清扫动作之前的基板印刷枚数。
4.
等待清除
对
SPG
的工序等待清除的清除方法，从不执行动作、一个来回、两个来回中选择。
对
SPD
、
SP70
的工序等待清除的清除方法，从
ON
、
OFF
中选择。
5.
等待时间
设定工序等待清除的等待时间。
6.
速度
设定清扫动作的速度。
7.
方式
从湿式、干式的
2
种中选择清扫方式。
湿式的用途仅限于清除网板上附着的焊料助焊剂。
8.
吸取
为了防止网板开口部被焊料堵塞，选择在清扫动作中是否进行抽吸。
选择湿式清扫方式的情况下不能进行抽吸。
9.
动作
选择在去程、回程上是否进行清扫动作。
EJP1A-SPD-0027
