NPM-DGS SP 编辑器 1.3 生产数据的制作 Page 1-12 EJS9AC-MB-01S-03 3. 基板识别点 A) 识别点坐标 (X,Y) 输入从坐标原点至基板识别标记为止 的尺寸 (X,Y) 。 例 ) 以右内侧为基准的情况 基板识别 A 点的坐标 (X 1 ,Y 1 ) 基板识别 B 点的坐标 (X 2 ,Y 2 ) 请选择基板上的 2 个标记，并将其作为识别点 A 、 B 。该 A 、 B 的 2 点应…
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-11
1.3.2
基板识别数据
① 关于基板识别数据
1.
基板识别模式
基板识别
AB
点
:
对每个基板分别进行
A
、
B
点的识别。对于根据
2
点得到的偏移量
x
、
y
、
进行补正。
基板识别
AB+Pa
点
:
对每个基板分别进行
A
、
B
点及图案
1
点
(Pa)
的识别。
基板识别
AB+PaPb
点
:
对每个基板分别进行
A
、
B
点及图案
2
点
(PaPb)
的识别。针对特定
的间距图案进行补正的情况下使用本模式。进行从
A
、
B
点
、
方向的补正。
进行
Pa (Pb)
点
x
、
y
与
x
、
y
方向的补正。
在周围
5 mm
以内有同一图案的情况下不能使用。
基板识别
A
点
:
对每个基板分别进行
A
点的识别。仅进行
A
点的偏移量
x
、
y
的补正，
而不进行
的补正。对不需进行
补正的情况及加快生产节拍有效。
2.
模块识别模式
模块识别
AB
点
:
对每个模块分别进行
A
、
B
点的识别。对于根据
2
点得到得偏移量
x
、
y
、
进行补正。
模块识别
A
点
:
对每个模块只进行
A
点的识别。只对
A
点的偏移量
x
、
y
进行补正，
而不进行
的补正。
EJP1A-SPD-0008
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-12 EJS9AC-MB-01S-03
3.
基板识别点
A)
识别点坐标
(X,Y)
输入从坐标原点至基板识别标记为止的尺寸
(X,Y)
。
例
)
以右内侧为基准的情况
基板识别
A
点的坐标
(X
1
,Y
1
)
基板识别
B
点的坐标
(X
2
,Y
2
)
请选择基板上的
2
个标记，并将其作为识别点
A
、
B
。该
A
、
B
的
2
点应在对角线上，并且
2
点的距离尽可能远一些。
说明
基板识别标记
原点
(0,0)
基板流动方向
B) REF
选择识别的方法。
关于基板识别，推荐形状指定识别
(REF=125)
。
4.
模块识别点
A)
识别点坐标
(X
、
Y)
输入从模块原点到模块识别标记为止的尺寸
(X
、
Y)
。
B) REF
选择识别的方法。
模块识别推荐形状指定识别
(REF=125)
。
5.
模块属性数据
从
QFP
图案中不能选择
Pa
、
Pb
。
(
因为附近有同一图案。
)
EJP1A-606E
1
2
3
EJP1A-SPD-0010
a
b
c
d e f
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-13
a

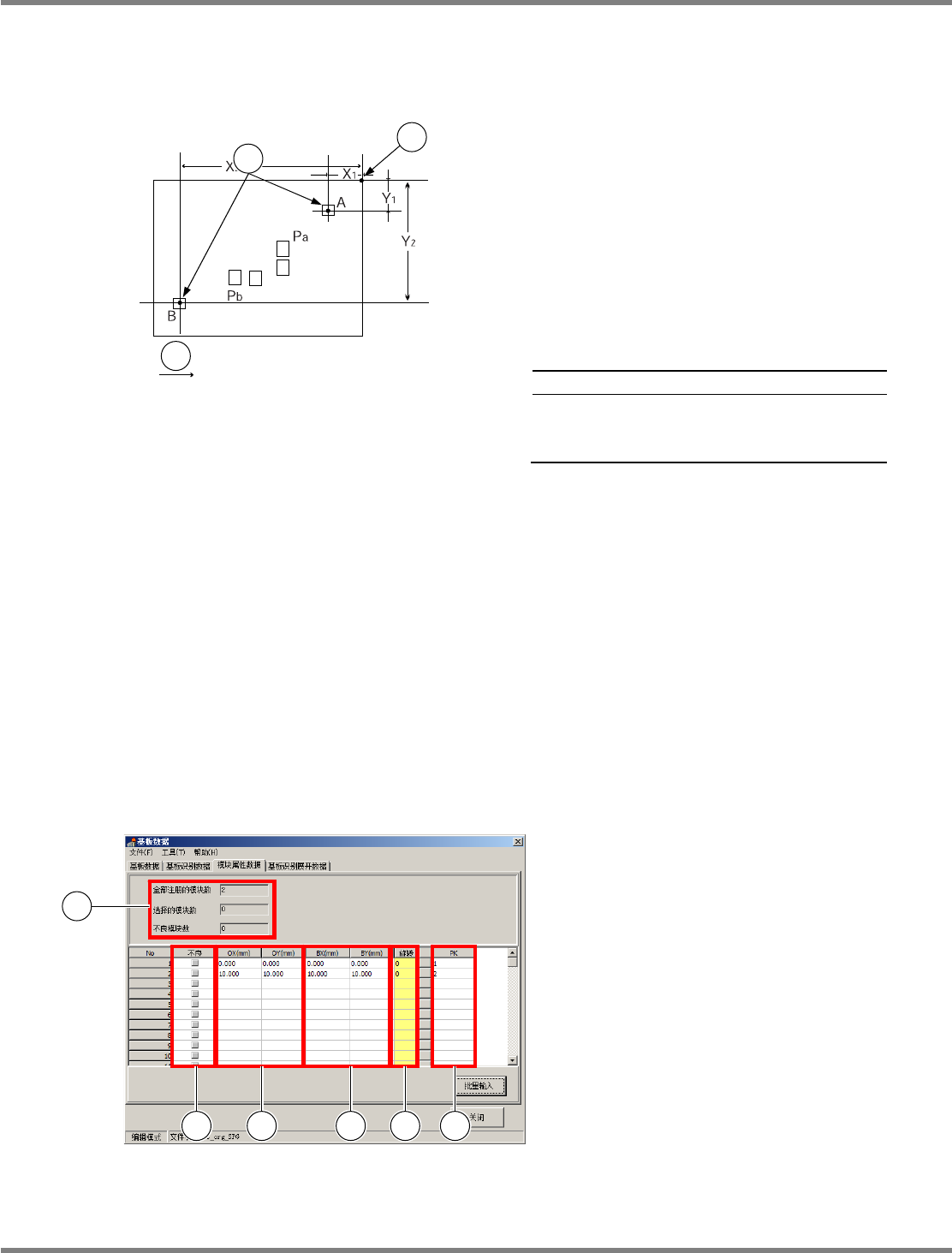

模块数
显示全部注册的模块数、选择的模块数、不良模块数。
b
“BAD”(
不良模块的指定
)
因基板不良等原因而在事前已掌握到不良模块时，勾选
BAD
栏的复选框以禁止对这个模块进行
实装。不良得到解消后，只需取消复选框的勾选，即可解除实装禁止。无需重新排序。
c
‘OX
、
OY’ (
模块原点
)
平行展开模块所需的数据就是这个模块原点。将各个模块的原点座标值输入
OX
、
OY
。座标值
基于基板数据的座标基准与原点补偿值而显示。
d
‘BX
、
BY’ (
不良模块标记
)
为禁止在前工序为不良模块的实装，对相应模块添加
“
不良模块标记
”
。
BX
、
BY
表示这个不良模
块标记的座标值。各个不良模块标记的座标值基于基板数据的座标基准与原点补偿值而显示。
因此不是从模块原点起的座标值。
e
‘ROT’ (
模块旋转
)
旋转展开模块所需的数据就是这个模块旋转。可以基板的原点为基准，每次按照
90°
刻度旋转。
f
‘PK’ (
模块类别
)
显示模块属于何种模块类别。当登录了多个模块类别时，可对模块类别加以变更。
6.
基板识别展开数据

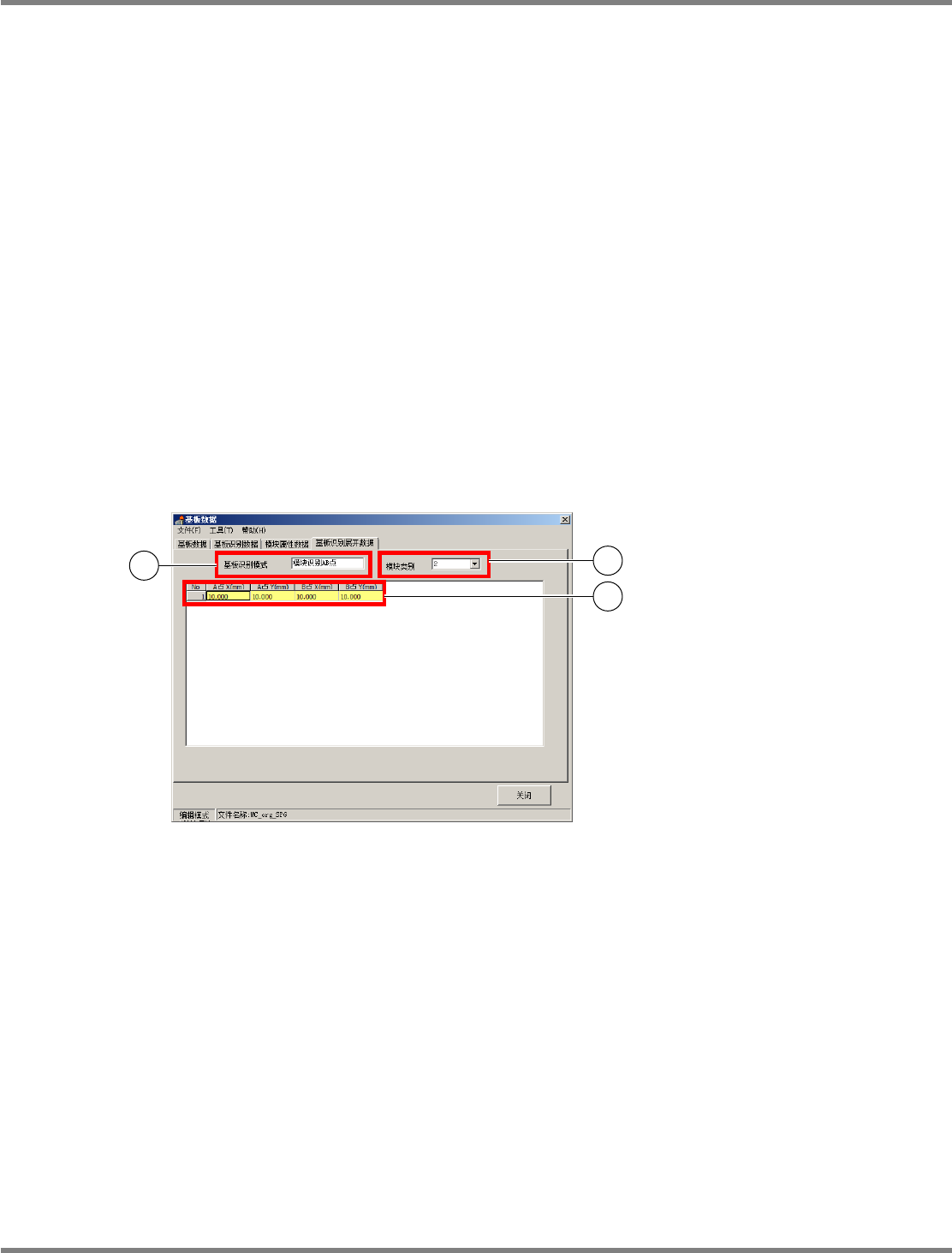

在基板识别数据的基板识别模式所编辑的数据以及模块属性数据的基础上，向全部识别点展开。
g
基板识别模式
显示所选择模块的识别模式。
h
模块类别
可选择所设定的模块类别。
i
基板识别点座标
显示所展开模块识别点的座标值。
EJP1A-SPD-0011
g
h
i
