NPM-DGS SP 编辑器 1.3 生产数据的制作 EJS9AC-MB-01S-03 Page 1-27 2. 基板侧、网板侧区块数据 点击 [ 基板侧 ] 、 [ 网板侧 ] ，切换基板用、网板用的各区块数据。 A) 区块 显示各区块 No. 。区 块 1 与区块 2 应在对角线上， 并且， 区块之间的距离越长， 识别补正的精度越 高。 B) 焊锡识别 选择位置补正的有无。选择 “ON” 时 : 有位置补正。选择 “OFF” 时 :…
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-26 EJS9AC-MB-01S-03
1.3.5
网板识别数据
① 关于网板识别数据
通过基板识别标记进行网板识别补正
(
全部示教
)
的情况下，不需要在本模式中设定数据。但是，
使用全部示教时，在相当于基板识别标记的位置上需要有同样的标记
(
网板开口部
)
。
1.
识别模式
通过
2
个区块识别标记，进行网板和基板的补正。
对于
1
个区块能设定
1
点或成为
1
对的
2
点。
EJP1A-SPD-0019
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-27
2.
基板侧、网板侧区块数据
点击
[
基板侧
]
、
[
网板侧
]
，切换基板用、网板用的各区块数据。
A)
区块
显示各区块
No.
。区块
1
与区块
2
应在对角线上，并且，区块之间的距离越长，识别补正的精度越
高。
B)
焊锡识别
选择位置补正的有无。选择
“ON”
时
:
有位置补正。选择
“OFF”
时
:
没有位置补正。
C) 1
点
/1
对
对一个区块选择
1
点识别或
1
对识别。
1
个组件有数个图案时，推荐设定
1
对。
(
参照下图
)
D) 1
点或
1
对
X
坐标、
1
点或
1
对
Y
坐标
将从基板原点起开始的坐标作为第
1
点
(1
对
)
的识别点，并将其输入。
E) 1
对
X
坐标、
1
对
Y
坐标
选择
1
对识别的情况下，要输入相对应的另一个识别点。
1D3C-677C
1D3C-657C
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-28 EJS9AC-MB-01S-03

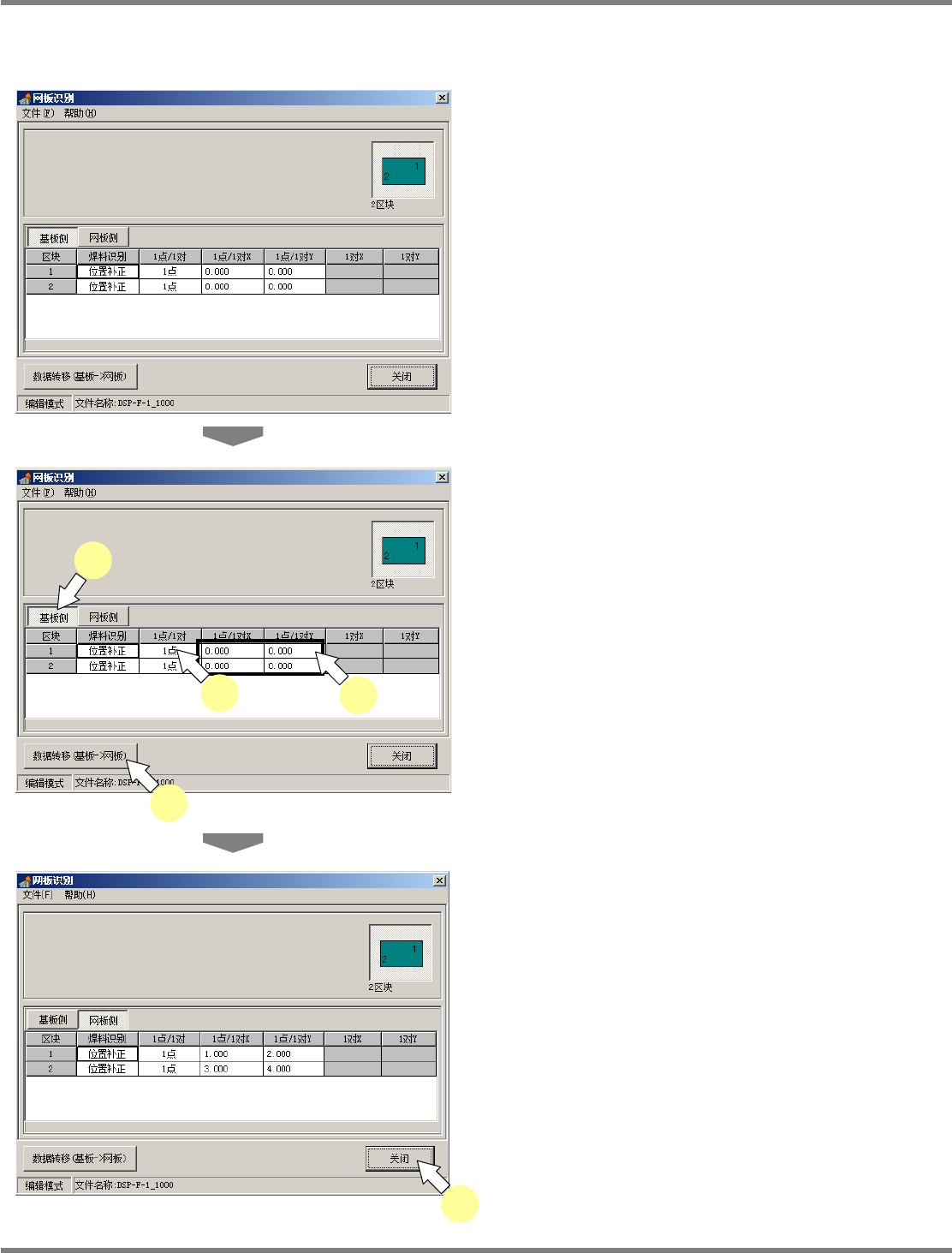

② 网板识别数据的编辑
在此以
2
个区块
1
点识别的数据编辑步骤为例进行说明。
1
点击主菜单的
[
网板识别数据
]
。
显示出
<
网板识别数据
>
窗口。
2
输入基板侧的区块数据。
在本机接触面板上操作时，通过
[
基板侧
]/[
网版
侧
]
按钮进行切换。
3
选择
1
点
/1
对模式。
4
输入识别点的坐标。
5
重复进行步骤
3. ~ 4.
的操作，输入下一
个区块的数据。
6
点击
[
数据转移
(
基板
->
网版
)]
。
将基板侧的坐标数据复制到网板侧。
7
点击
[
关闭
]
。
将返回到主菜单。
EJP1A-SPD-0019
EJP1A-SPD-0019
2
6
4
3
EJP1A-SPD-0020
7
