NPM-DGS SP 编辑器 1.3 生产数据的制作 EJS9AC-MB-01S-03 Page 1-35  脱模条件 间隙 速度 行程 种类 任意 5.0 3.0 高速多重  清扫条件  往复 间隔 : 5 枚 模式 抽吸 速度 去 干式 ON 50 回 干式 ON 50  往复 间隔 : 20 枚 模式 抽吸 速度 去 干式 ON 50 回 干式 ON 50 去 湿式 OFF 30 回 干式 OFF 100 ② 基板类型选择…

100%1 / 84
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-34 EJS9AC-MB-01S-03
1.3.9
选择基板种类
在 SP70 下，不存在选择基板种类的画面。
① 关于基板种类的选择
在基板种类选择画面上，能够变更印刷速度、印刷压力、脱膜数据、清扫数据，并微调焊料量或生
产速度。
如果在印刷条件详细设定画面与清扫数据画面上变更印刷速度、印压数据、离模数据、清扫数据，
基板种类选择画面的选择状态也将会变成与其相一致的状态。
(
参照表
A)
左上
上
右上
左
中央
右
左下
下
右下
基板种类仅是大体的基准。请将其作为新设定条件时的初期设定利用。
显示对调整按钮选择各按钮时的循环预测时间
(
无搬送时间
)
。
在基板种类选择画面上选择按钮，按照以下数值设定印刷速度与印压数据。
(
表格
A)
上段
:
印刷速度
(mm/s)
下段
:
印压
(
10
-
2
N)
基板种类
/
调整按钮
左上
上
右上
左
中央
右
左下
下
右下
没有指定
25
25
50
35
75
40
25
20
50
30
75
35
25
15
50
25
75
30
手机
/
照相机
40
30
60
35
80
40
40
25
60
30
80
35
40
20
60
25
80
30
电脑
/
外围设备
50
35
100
45
130
50
50
30
100
40
130
45
50
25
100
35
130
40
电视机
/
家电
25
25
50
35
75
40
25
20
50
30
75
35
25
15
50
25
75
30
车载关系
25
25
50
35
75
40
25
20
50
30
75
35
25
15
50
25
75
30
基板种类选择画面的印刷速度、印压数据、脱模数据、清扫数据，可能随材料的变化而变更，恕
不告知。
EJP1A-SPD-0024
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-35
脱模条件
间隙
速度
行程
种类
任意
5.0 3.0
高速多重
清扫条件
往复
间隔
: 5
枚
模式
抽吸
速度
去
干式
ON 50
回
干式
ON 50
往复
间隔
: 20
枚
模式
抽吸
速度
去
干式
ON 50
回
干式
ON 50
去
湿式
OFF 30
回
干式
OFF 100
② 基板类型选择的编辑
1
点击
[
基板类型
]
。
显示出
<
基板类型
>
单。
2
选择基板类型。
3
选择焊料量。
4
点击
[
关闭
]
。
将返回到主菜单。
EJP1A-SPD-0024
2
4
3
EJP1A-SPD-0024
1
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-36 EJS9AC-MB-01S-03
1.3.10
印刷条件的详细设定

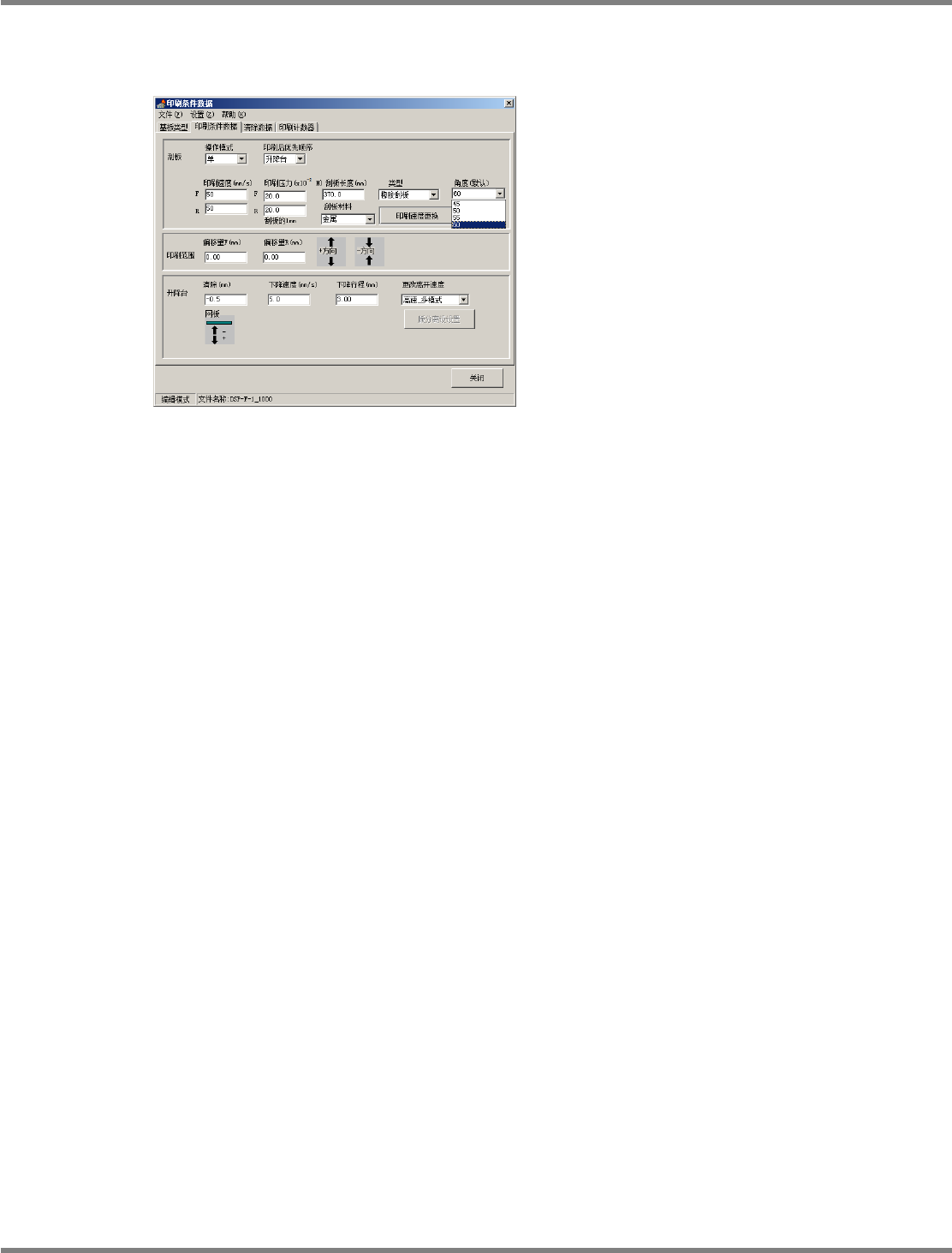

① 关于印刷条件详细设定
1.
刮板
A)
操作模式
从单程印刷动作
(
单
)
、往返印刷动作
(
双
)
、高速往返印刷动作
(
高速双
)
中选择。
B)
印刷后优先顺序
设定在印刷后升降机与刮板的哪一个先开动，或着同时开动。
升降台
:
在刮板下降的状态下将其固定，并进行离模，然后使刮板上升。
刮板
:
使刮板上升后，进行离模。
同时
:
同时开始刮板上升与离模。
支撑
:
升降机保持印刷高度，用夹具支撑网板，并仅用支撑进行离模。因为基板必须
处于被吸着的状态，故必须使用真空泵进行基板吸着。
C)
印刷速度
印刷动作时的刮板移动速度。
D)
印刷压力
印刷动作时向刮板施加的力量。
C)
与
D)
根据焊膏种类、基板尺寸、网板数据等条件输入相应的数据。
E)
刮板长度
若按开关，则显示出
<
刮板选择
>
画面。
F)
刮板类型
在
SPD
下，刮板类型可从
“
橡胶刮板
”
、
“
之前
”
、
“
双
”
中选择。
在
SP70
下，刮板类型可从
“
橡胶刮板
”
、
“
金属刮板
”
、
“
之前
”
、
“
双
”
中选择。
在
SPG
下，刮板类型可从
“
橡胶刮板
”
、
“
双
”
中选择。
EJP1A-SPD-0025
