NPM-DGS SP 编辑器 1.3 生产数据的制作 EJS9AC-MB-01S-03 Page 1-19 ⑦ 模块属性数据的编辑 1 选择 [ 基板识别数据 ] 标签。 2 选择模块识别、模块类别后，点击 [ 展 开 ] 按钮。  显示出 < 基板数据 > 窗口的 < 基板识别展开数 据 > 表。 3 点击 [ 关闭 ] 。  返回到主菜单。 EJP1A-SPD-0011 3 EJP1A-SPD-0009 …

100%1 / 84
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-18 EJS9AC-MB-01S-03
4
对剩余模块序号，也反复步骤
2
、
3
进
行设定。
5
点击
[
批量输入
]
。
显示出
<
模块属性数据批量输入
>
窗口。
6
从个数
L
起按照顺序注册各个项目后，
点击
[
确定
]
。
显示出注册进＜模块属性数据批量输入＞窗口
的信息。
7
更进一步进行编辑时，直接输入注册的
部分。
EJP1A-SPD-0010
5
EJP1A-SPD-0016
7
EJP1A-SPD-0015
6
6
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-19
⑦ 模块属性数据的编辑
1
选择
[
基板识别数据
]
标签。
2
选择模块识别、模块类别后，点击
[
展
开
]
按钮。
显示出
<
基板数据
>
窗口的
<
基板识别展开数
据
>
表。
3
点击
[
关闭
]
。
返回到主菜单。
EJP1A-SPD-0011
3
EJP1A-SPD-0009
1
2
2
2
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-20 EJS9AC-MB-01S-03
1.3.3
基板定位数据
① 关于基板定位数据

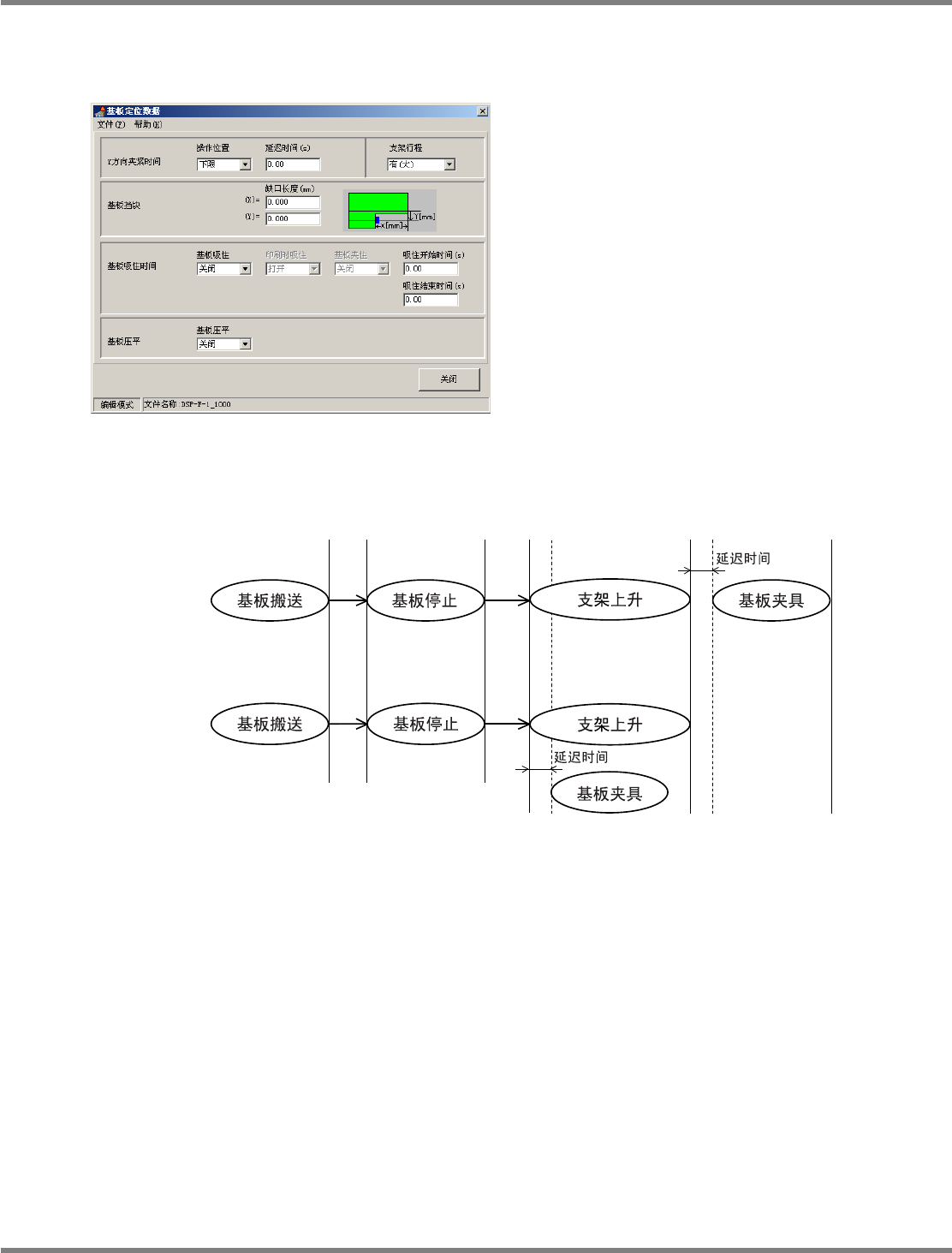

1. Y
方向夹紧动作时机
设定基板固定时的支撑和夹紧的动作时机。默认设定为
“
下限
”
。
(
不包括共享其它生产数据的情况。
)
支撑上限
支撑下限
支撑上限
:
支撑块上升上限后，等待经过所设定的
“
延迟时间
(s)”
，然后开始基板的夹紧。
对陶瓷基板、铁制基板等有效。
支撑下限
:
支撑块开始上升后，等待经过所设定的延缓时间，然后开始基板的夹紧。
对玻璃环氧基板、纸苯酚基板等有效。
2.
支撑行程
设定基板搬送中支撑待机的位置
(
高度
)
。
默认值为 “有 (大)”。(不包含流用其他生产数据的情形。)
在SPD下，通过设定为“有 (大)” ，将会下降到比“无 (小)”低16mm 的位置上。
在基板的背面存在大元件时，请设定为
“
有
(
大
)”
。
在
SP70,SPG
下，在超出
8mm
或不足
8mm
中选择。
1D3C-665C
EJP1A-SPD-0017
