NPM-DGS SP 编辑器 1.3 生产数据的制作 EJS9AC-MB-01S-03 Page 1-41 1.3.11 清扫数据 ① 关于清扫数据 1. 往复模式 从 1 次往复、 2 次往复、交替中选择定期清扫的方法。 通过 [ 切换 ] 按钮进行模式的切换。 交替 : 交替进行去 / 回动作的单程清扫模式。 2. 清扫动作 选择在网板与基板的接地面 ( 网板侧 ) 是否进行清扫动作。 3. 间隔 设定清扫动作之前的基板印刷枚数…
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-40 EJS9AC-MB-01S-03
② 印刷条件详细设定的编辑
1
点击印刷条件简易设定画面的印刷条
件的
[
详细设定
]
。
显示出
<
印刷条件数据
>
窗口的
<
印刷条件数
据
>
表。
2
设定与刮板有关的数据。
3
设定印刷范围。
4
设定与升降机有关的数据。
5
点击
[
关闭
]
。
将返回到主菜单。
EJP1A-SPD-0025
2
3
4
5
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-41
1.3.11
清扫数据
① 关于清扫数据
1.
往复模式
从
1
次往复、
2
次往复、交替中选择定期清扫的方法。通过
[
切换
]
按钮进行模式的切换。
交替
:
交替进行去
/
回动作的单程清扫模式。
2.
清扫动作
选择在网板与基板的接地面
(
网板侧
)
是否进行清扫动作。
3.
间隔
设定清扫动作之前的基板印刷枚数。
4.
等待清除
对
SPG
的工序等待清除的清除方法，从不执行动作、一个来回、两个来回中选择。
对
SPD
、
SP70
的工序等待清除的清除方法，从
ON
、
OFF
中选择。
5.
等待时间
设定工序等待清除的等待时间。
6.
速度
设定清扫动作的速度。
7.
方式
从湿式、干式的
2
种中选择清扫方式。
湿式的用途仅限于清除网板上附着的焊料助焊剂。
8.
吸取
为了防止网板开口部被焊料堵塞，选择在清扫动作中是否进行抽吸。
选择湿式清扫方式的情况下不能进行抽吸。
9.
动作
选择在去程、回程上是否进行清扫动作。
EJP1A-SPD-0027
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-42 EJS9AC-MB-01S-03

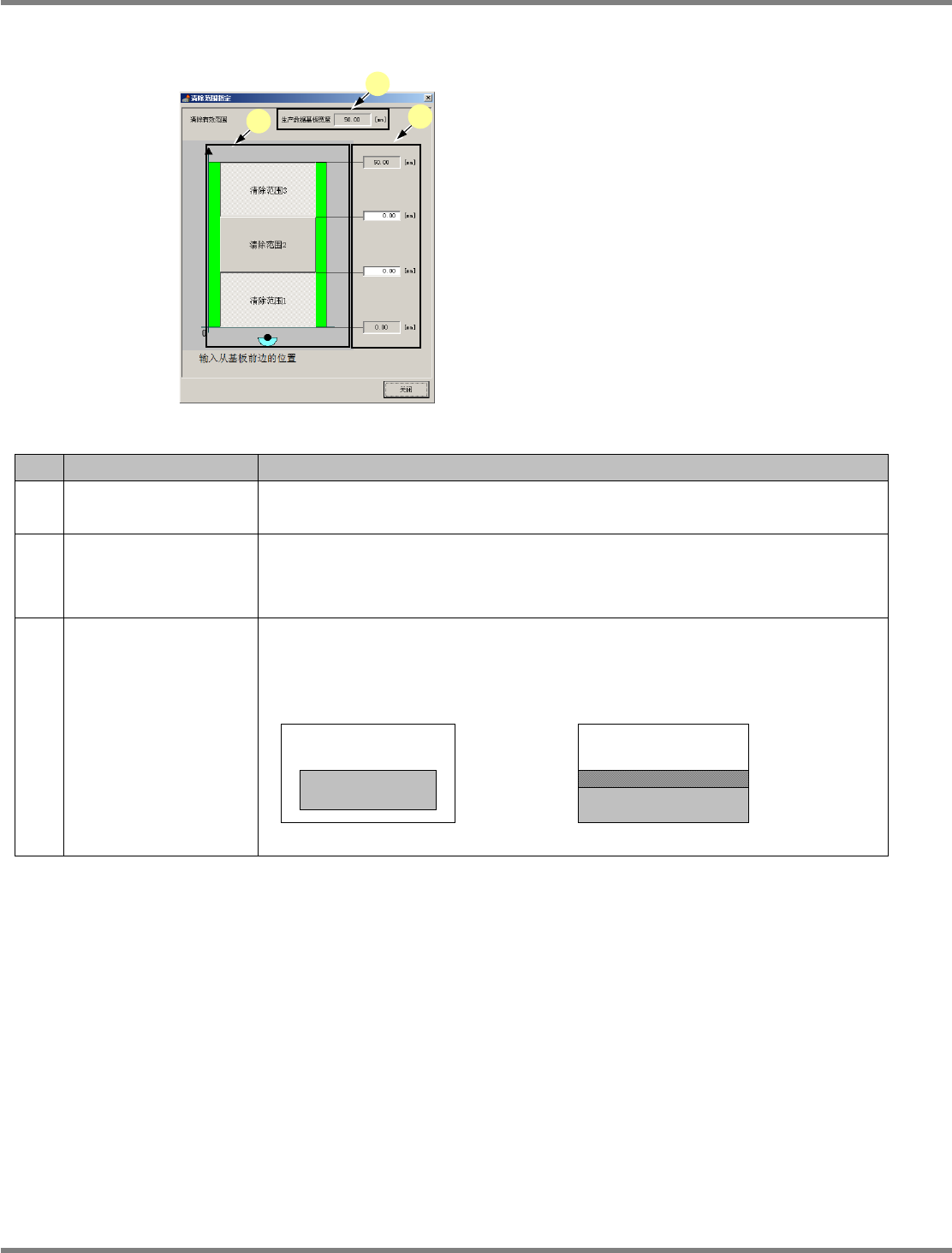

10.
清除范围指定
通过指定清除范围，可设定进行清除的部位与不进行清除的部位。
清除范围指定
No.
项目
内容说明
a
‘
生产数据基板宽度
’
显示在数据修改的基板数据所设定的基板宽度。不对数据进行变更。
b
‘
清除范围
’
设定各清除范围
(
清除范围
1 ~
清除范围
3)
的使用有无。
请按各清除范围的开关选择使用有无。使用清除范围时，开关将以蓝色反转显示。
c
‘
位置
’
各清除范围的设定范围在
0mm~
基板宽度，但是当在清除范围之间产生干涉时，将
会发生数据确认错误。
如果执行了如下所示的清除范围的位置设定，会发生数据确认错误。
某个清除范围包含其他的清除范围时
某个清除范围与其他的清除范围重合时
清除范围
2
清除范围
2
清除范围
1
清除范围重复的
范围
清除范围
1
EJP1A-SPD-0028
a
b
c
