NPM-DGS
SP
编辑器
1.2 SP
编辑器的基本功能
EJS9AC-MB-01S-03
Page
1-7

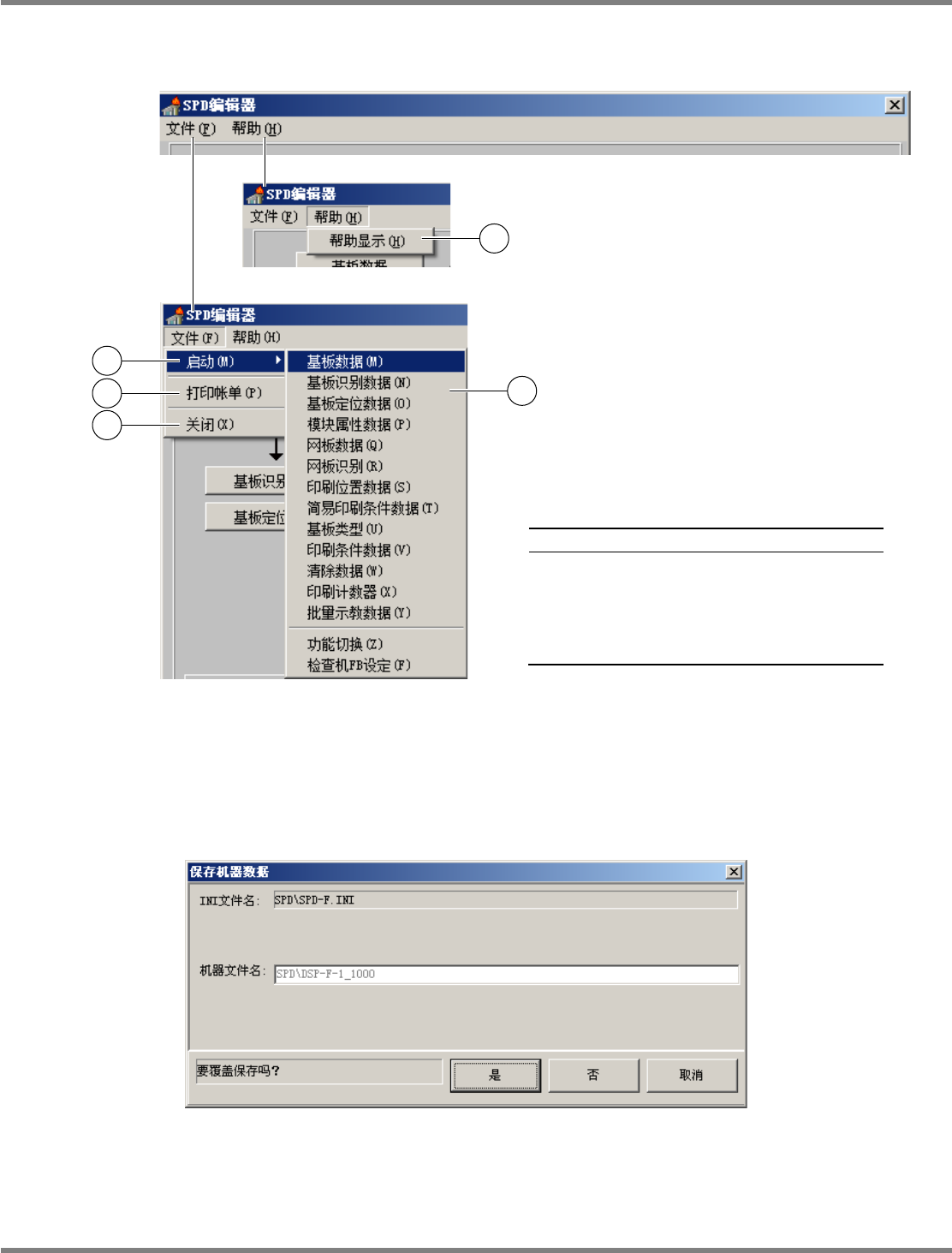

1.2.3
菜单栏的构成与功能
各数据编辑画面
说明
显示帮助画面。
子菜单
显示所选择的数据编辑画面。
进行各数据的印刷。
关闭各数据编辑画面，或结束数据的编辑。
1.2.4 SP
编辑器结束
如果点击主菜单的
[Close] (
关闭
)
，则显示出如下画面。选择保存方法后点击
[Yes] (
是
)
，将会关闭
编辑器。
EJP1A-SPD-0006
EJP1A-SPD-0004
1
EJP1A-SPD-0005
2
3
4
5
EJP1A-SPD-0003
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-8 EJS9AC-MB-01S-03
1.3
生产数据的制作
在本节中，对生产数据的制作进行说明。在
SP
数据编辑器画面上单击各个设定按钮。

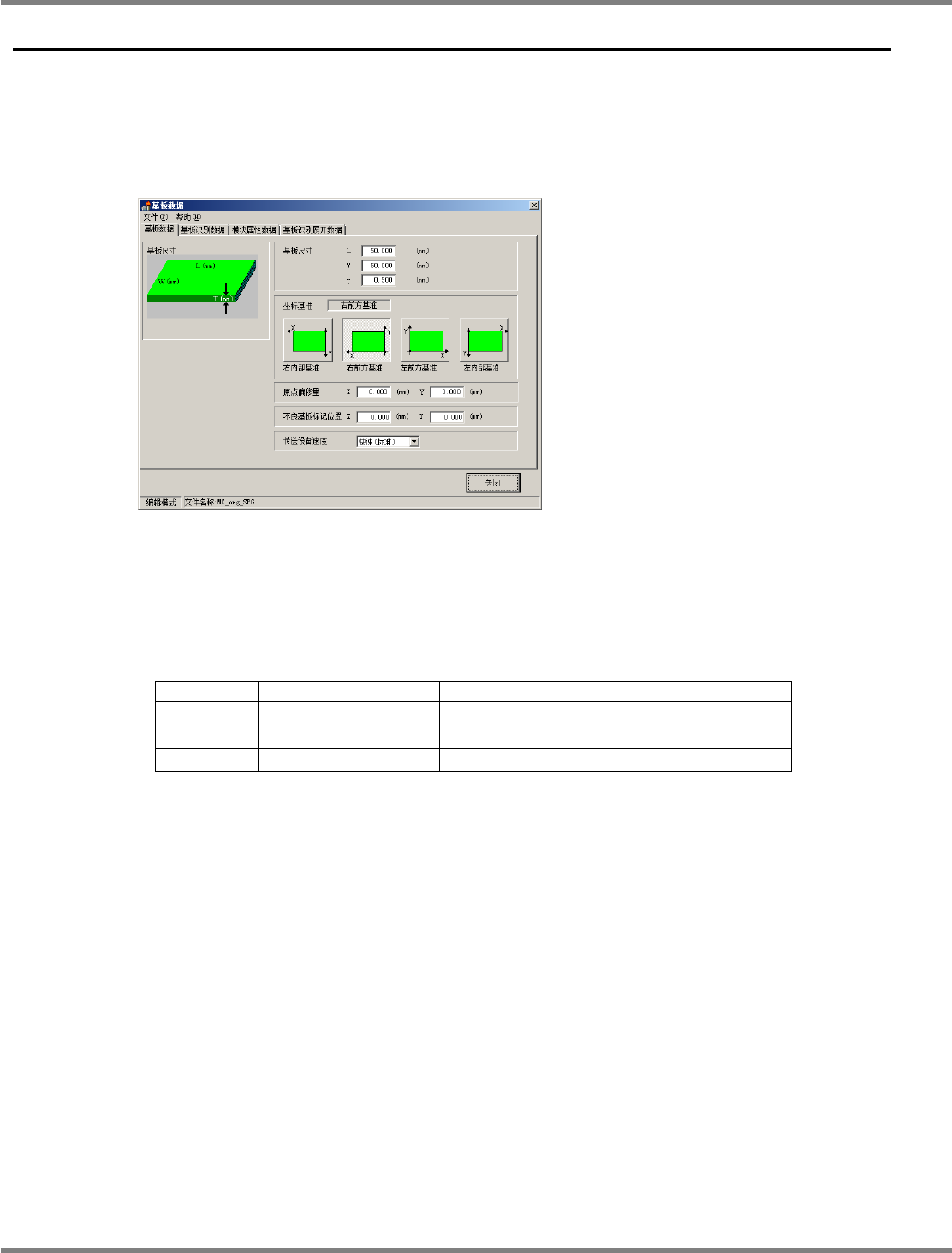

1.3.1
基板数据
① 关于基板数据
1.
基板尺寸
输入基板尺寸。
以
‘L (
长度
)’
表示与基板的搬送方向平行的面的长度，以
‘W (
宽度
)’
表示垂直面的长度，并且，以
‘T (
厚
度
)’
表示厚度。
输入范围
SPG SPD SP70
L (
长度
)
50 ~ 510 mm 50 ~ 350 mm 30 ~ 580 mm
W (
宽度
)
50 ~ 460 mm 50 ~ 300 mm 20 ~ 508 mm
T (
厚度
)
0.3 ~ 8.0 mm 0.3 ~ 8.0 mm 0.1 ~ 6.0 mm
当在
SPG
下可应对扩张基板时，
L (
长度
)
的输入范围为
50 ~ 650 mm
。
当在
SPD
下可应对扩张基板时，
L (
长度
)
的输入范围为
50 ~ 370 mm
。
2.
坐标基准
设定作为坐标基准的基板棱角。将所选择的棱角作为实装坐标基准的坐标原点
(0,0)
而设定。
EJP1A-SPD-0007
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-9
3.
原点偏移量
输入原点偏移量值。原点偏移量用于将坐标原点
(0,0)
设定在坐标基准的基板棱角以外位置的情
况。偏移量值是指从坐标基准的棱角至坐标原点为止的尺寸。
输入范围
X (mm)
20 ~
基板尺寸
X
Y (mm)
20 ~
基板尺寸
Y
4.
不良基板标记位置
输入不良基板标记位置。
5.
搬送速度
设定搬送基板的速度
(
传送带速度
)
。在
SPD,SPG
下，速度以高速
(
标准
)
中速
低速
超
低速的
4
阶段而进行切换
;
在
SP70
下，速度以高速
(
标准
)
中速
低速
超低速
最高速的
5
阶段而进行切换。
搬送晶圆、挠性基板等特殊基板时，请将速度从高速
(
标准
)
切换至中速、低速，进行传送带速
度的调整。
