NPM-DGS SP 编辑器 1.3 生产数据的制作 Page 1-30 EJS9AC-MB-01S-03 ② 批量示教数据的编辑 1 将全部示教功能设定为 [ 使用 ] 。 2 输入识别位置数据。 按 [ 复制基板识别数据 ] ， 则复制基板识别数据中 所输入的坐标。 3 将数据变更设定为 [ 有 ] 。 EJP1A-SPD-0021 1 2 3
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-29
1.3.6
全部示教数据
① 关于全部示教数据
设定全部示教功能的使用、未使用与网板识别坐标数据等内容。
1.
批量示教功能
设定全部示教的使用、未使用。
如果设定为使用，则对基板识别使用基板识别数据，并对网板识别使用全部示教数据。
如果设定为未使用，则对基板识别使用基板识别数据，并对网板识别使用网板识别数据。
2.
查找基板侧、查找网板侧
可选择向上下、左右、斜方向的各处移动进行识别的检索功能。
3.
识别位置
设定全部示教的网板识别坐标与网板识别标记的形状。
[
复制基板识别数据
]
点击后，基板识别点的坐标将被直接复制到网板识别点的坐标。
4.
数据的变更
通过右侧按钮设定是否要把全部示教结果反映至基板识别数据。
是
:
根据全部示教的结果变更基板识别数据。
否
:
例如使用
CAD
数据等，在可信赖数据的情况下设定。
示教后，即使在不同坐标上发现标记，也不会修正坐标数据。
EJP1A-SPD-0021
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-30 EJS9AC-MB-01S-03
② 批量示教数据的编辑
1
将全部示教功能设定为
[
使用
]
。
2
输入识别位置数据。
按
[
复制基板识别数据
]
，则复制基板识别数据中
所输入的坐标。
3
将数据变更设定为
[
有
]
。
EJP1A-SPD-0021
1
2
3
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-31
1.3.7
印刷位置数据
① 关于印刷位置数据
1.
印刷位置数据
显示为了使网板和基板的位置相一致而移动的
XY
工作台移动量。
通常不需要输入本项目。保存网板识别或网板识别示教结果时将会自动更新。
2.
印刷位置补正
由于刮板印刷方向不同而出现位置偏移或由于网板延展等原因而造成网板识别结束后仍出现微小
偏移等情况下使用。通常设定为
“0”
。
3.
模块位置偏移容许值
设定模块识别功能的模块位置偏移的容许阈值。
容许值将显示位置偏移的绝对值，实际的偏移需要通过容许值的
“
＋、－
”
值进行确认。

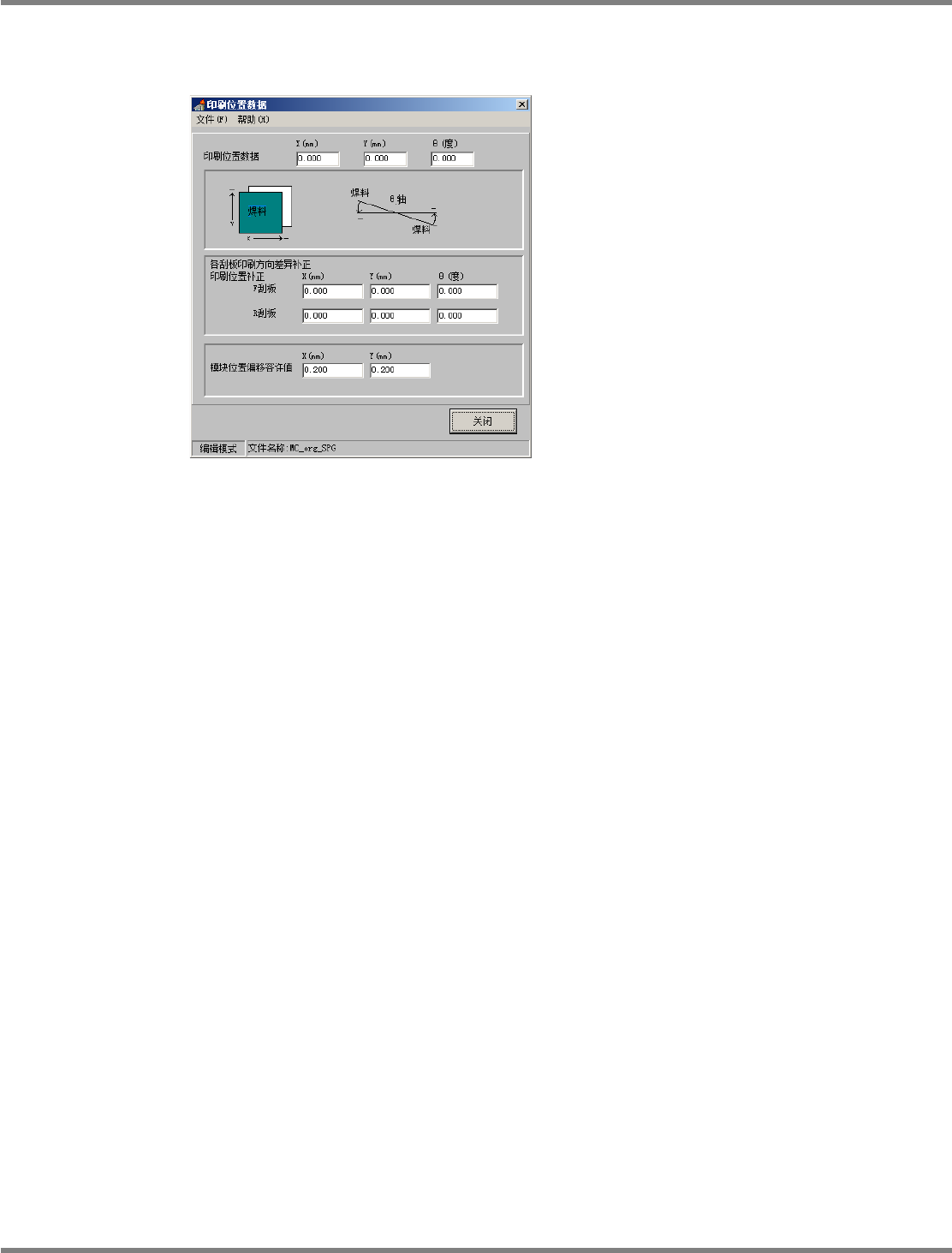

② 印刷位置数据的编辑
关于印刷位置数据，将会设定从生产数据示教中所得到的数值，故通常在此不进行编辑。
EJP1A-SPD-0022
