NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-21
3.
基板止动器定位
基板止动器设置在照相机单元上。尤其在没有指定 (缺口长度 = 0 ) 时，以基板中心定位。在存在缺
口的基板上，将会避开缺口部分而实施稳定的搬入处理。
另外，当基板检测传感器在支撑下发生了误动作时，能够将传感器移动到支撑不会发生反应的位置上。
在
SP70
下，无法设定基板止动器的
(Y)
坐标。
4.
基板吸着动作时机
用吸着块
Z (
选项
)
固定基板。其目的是
:
进行基板定位
;
防止印刷中的基板偏移。此外，设定吸着
开始时间和结束时间，测量与夹紧动作关联的时机。
吸着开始时间
:
基板支撑开始上升时，定时器
= 0
关于吸着开始时间，请输入基板夹紧动作延缓时间
0.3
秒左右。
吸着结束时间
:
在印刷基板后排出基板，并且，基板支撑开始下降时，定时器
= 0
由于在吸着
“OFF”
的同时基板弯曲将恢复而可能造成基板跳跃。这是造成基板落下的原因。此
时，请输入
0.1
秒左右。
印刷时吸着
:
设定印刷时是否进行基板吸着。
由于通孔等原因，吸着时可能出现焊料洇出的现象。
此时请将印刷时吸着设定为
“OFF”
。
将印刷时吸着置于
“OFF”
的情况下，在离模动作后再次进行吸着。
基板夹紧
:
设定基板吸着时是否进行基板夹紧。
在通常的基板定位动作中会进行夹紧动作。但是，在基板吸着设定为
“ON”
，并且，基板夹紧设
定为
“OFF”
的情况下，不会进行基板夹紧。
对极薄的基板进行基板夹紧而造成基板弯曲，无法正常保持时要设定为
“OFF”
。
(
仅靠吸着保持
基板。
)
5.
基板压紧功能
使用薄基板或弯曲基板的情况下使用本功能。通常设定为
“OFF”
。推荐将基板吸着设定为
“ON”
时，
也将基板压紧设定为
“ON”
。

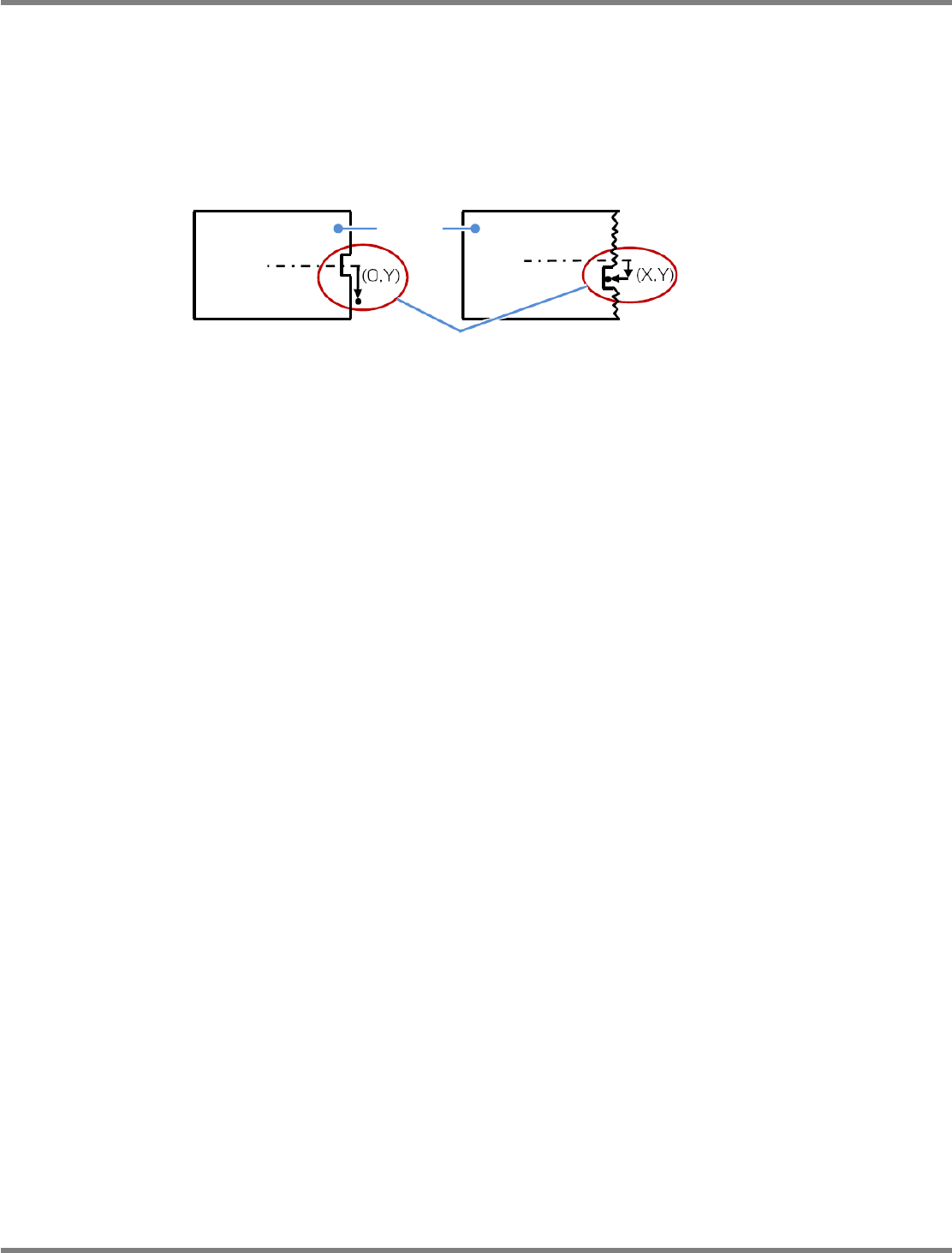

例 1) (左→右流向)
在中心附近存在缺口时
例 2) (左→右流向)
在缺口中存在平坦的
部位时
缺口尺寸
(输入移动止动器的值)
基板
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-22 EJS9AC-MB-01S-03

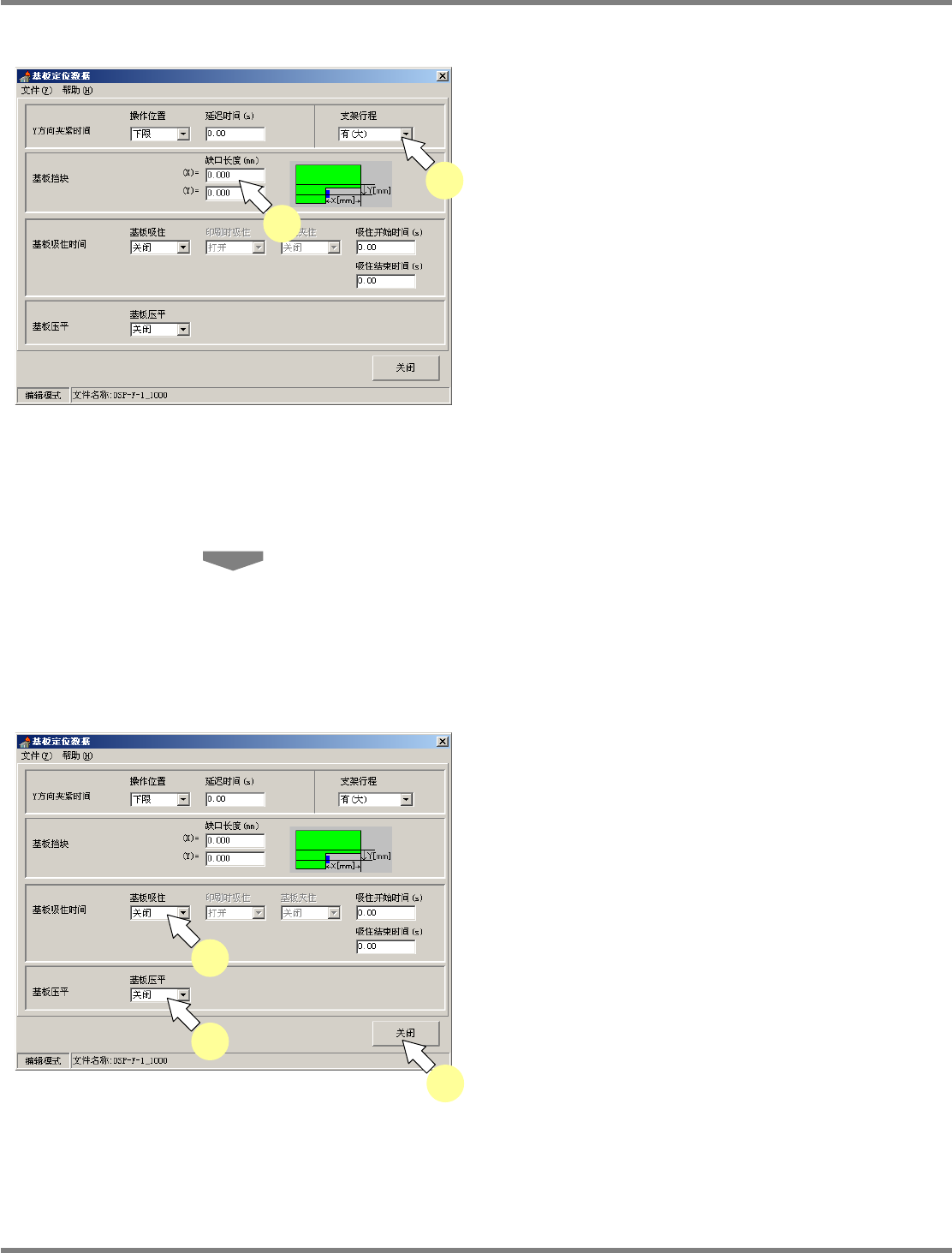

② 基板定位数据的编辑
1
点击主菜单的
[
基板定位数据
]
。
显示出
<
基板定位数据
>
窗口。
2
设定支撑行程。
在通常状态下设定
“
有
(
大
)”
。
在基板背面上不存在大元件时，请设定
“
无
(
小
)”
。
在基板背面上存在大元件时，请设定
“
有
(
大
)”
。
在
SP70,SPG
下，请在超出
8mm
或不足
8mm
中选择支撑行程。
3
输入缺口量的设定。
通常输入
“0”
。
如果属于存在缺口的基板，请避开缺口而设定。
在
SPD,SPG
下，如果基板检测传感器在支撑
下发生误动作时，将传感器移动到支撑不会发
生反应的位置上。
在
SP70
下，无法设定基板止动器的
(Y)
坐标。
4
设定基板吸着动作时机。
基板吸着动作为选项。
5
设定基板定位时的基板压紧。
6
点击
[
关闭
]
。
将返回到主菜单。
EJP1A-SPD-0017
2
3
EJP1A-SPD-0017
4
5
6
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-23
1.3.4

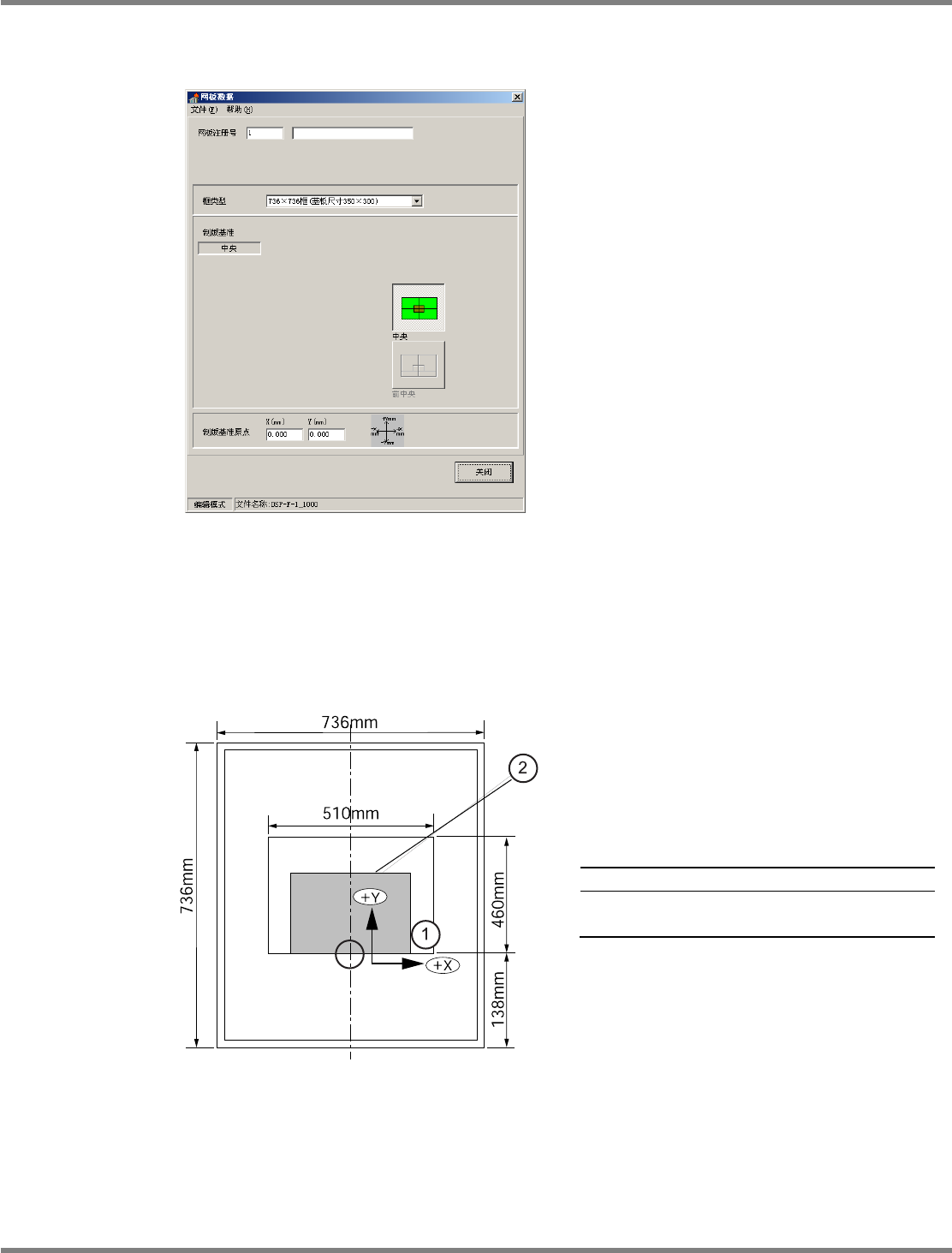

网板数据
① 关于网板数据
1.
网板注册号
登录网板数据时，要输入识别所需要的注册号与注册名称。
2.
制版基准原点
输入原点偏移量。该偏移量是与选择制版基准时所确定的网板的制版基准相偏移的量。
偏移的方向以左面所示的箭头方向为正。
左面所示的网板是以
(736
736)
标准
L
尺寸
网板的前侧中心为基准制版。制版基准要指定
为
“
外侧中心
”
。
说明
原点偏移的正与负
样品基板图案位置
