NPM-DGS SP 编辑器 1.3 生产数据的制作 EJS9AC-MB-01S-03 Page 1-45 7 设定清除范围。 8 点击 [ 关闭 ] 。 返回到 < 清除数据 > 表。 9 点击 [ 关闭 ] 。 返回到印刷条件简易设定画面。 EJP1A-SPD-0028 7 8 EJP1A-SPD-0027 9
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-44 EJS9AC-MB-01S-03

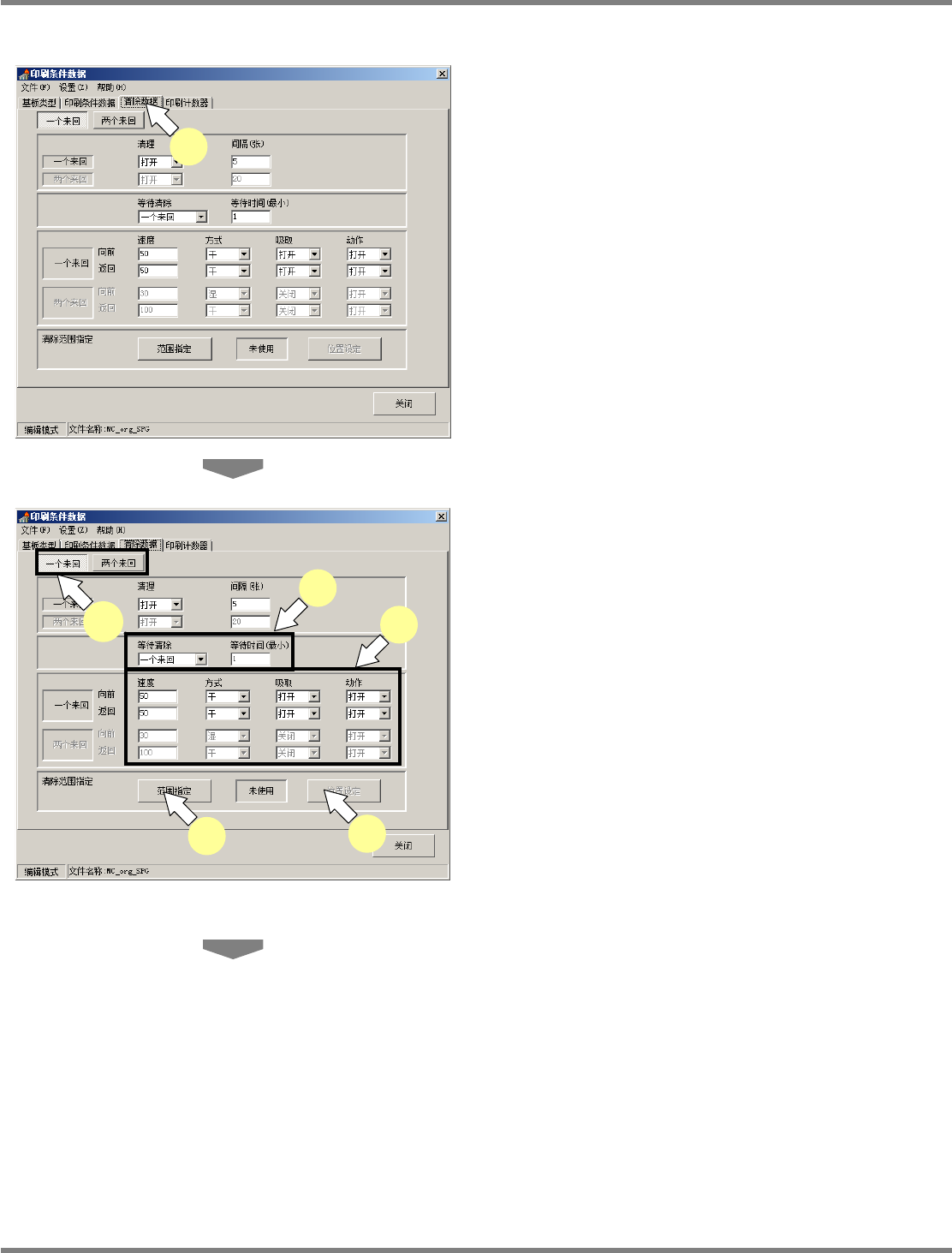

② 清扫数据的编辑
1
点击
[
清除数据
]
。
显示出
<
清除数据
>
表。
2
选择清扫方法。
3
设定等待清除与等待时间。
4
设定清扫时的速度、方式、抽吸及动作。
5
点击
[
范围指定
]
。
[
位置设定
]
按钮转为可选状态。
6
点击
[
位置设定
]
。
返回到
<
清除数据
>
表。显示出
<
清除范围指
定
>
窗口。
EJP1A-SPD-0027
1
EJP1A-SPD-0027
2
3
4
5
6
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-45

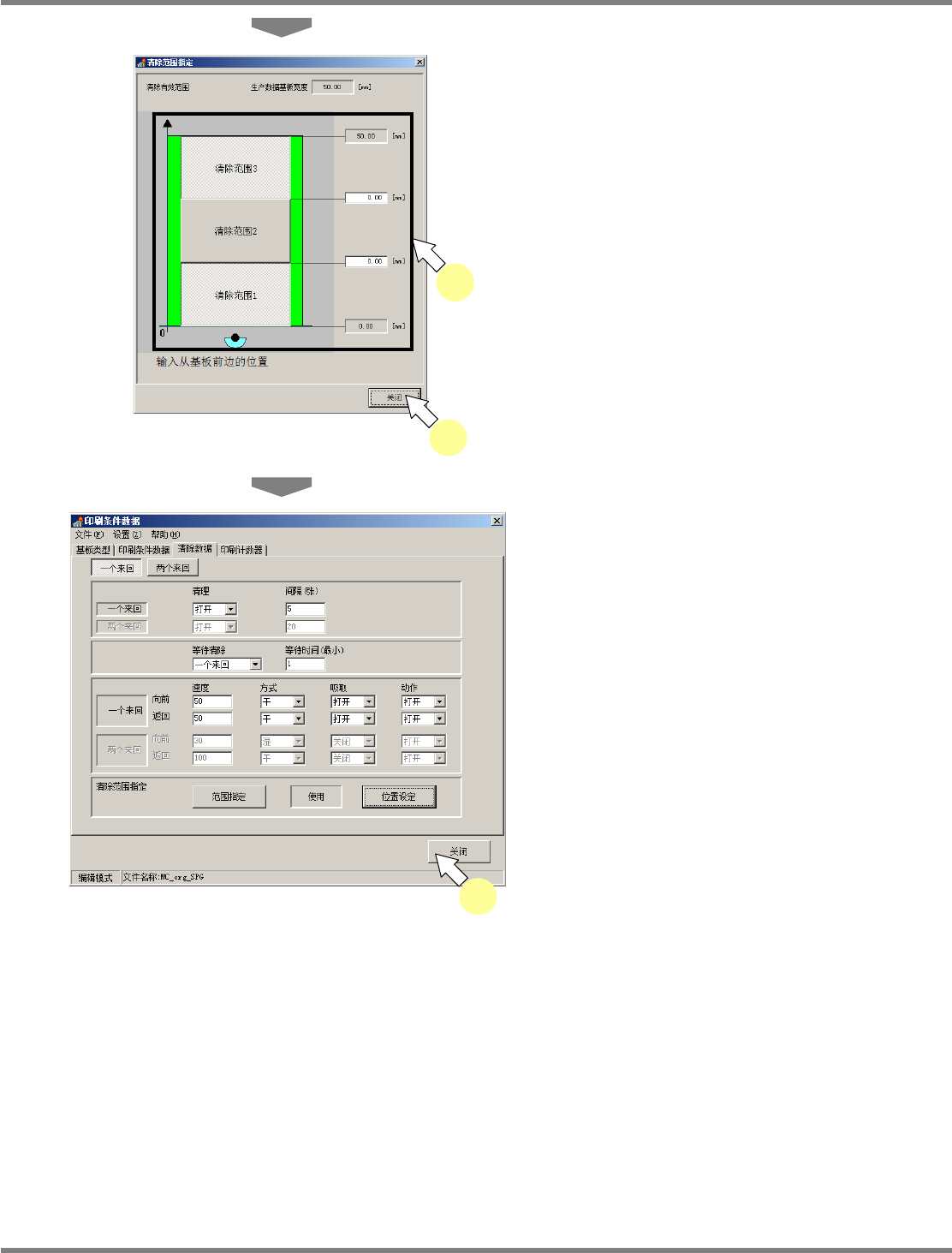

7
设定清除范围。
8
点击
[
关闭
]
。
返回到
<
清除数据
>
表。
9
点击
[
关闭
]
。
返回到印刷条件简易设定画面。
EJP1A-SPD-0028
7
8
EJP1A-SPD-0027
9
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-46 EJS9AC-MB-01S-03

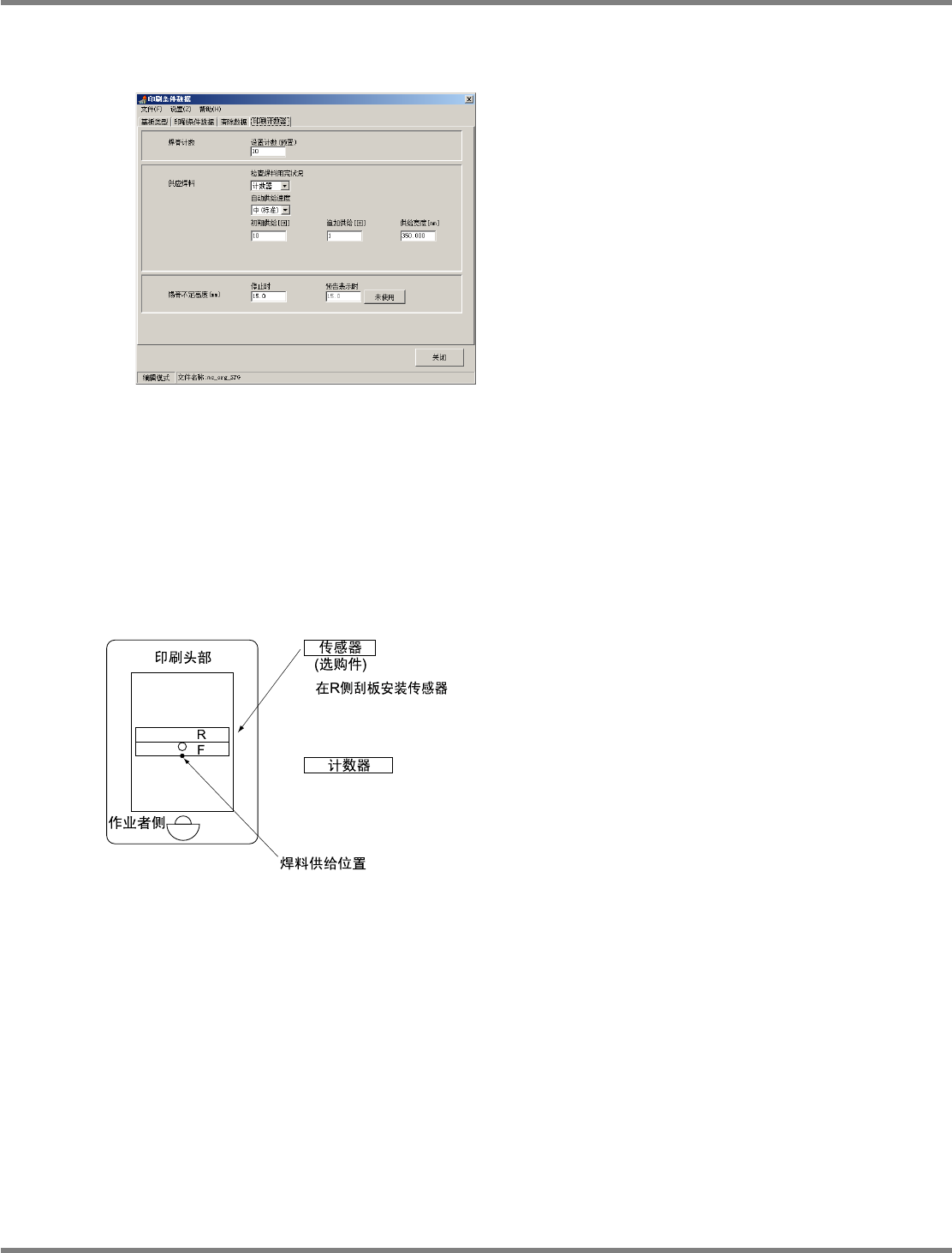

1.3.12
印刷计数器
① 关于印刷计数器
1.
焊膏计数
在自动运转中每次印刷
1
枚基板则减去
“1”
，到达
“0”
时会停止
(
自动运转―焊料余量的确认
)
，或者
会进行焊料自动供给
(
选项，通过软开关进行设定
)
。设定次数时应输入计数次数。
2.
供应焊料
A)
检查焊料用完状况
通过
[
传感器
]
、
[
计数器
]
中被选择的一种方式确认焊料的余量，并进行焊料的供给。
传感器
(
选项
)
如果指定传感器，则在
R
F
印刷时通过焊料
余量确认功能确认没有焊料。如果焊料不足，
则进行焊料的自动供给
(
通过软开关进行设
定
)
。
计数器
如果指定计数器，将以自动运转的印刷方式逐
一减去焊膏计数的数值，到达
“0”
时会停止，或
者进行焊料的自动供给
(
通过软开关进行设
定
)
。
未使用焊料自动供给的情况下，请务必指定计
数器。
B)
供应时间
设定焊料自动供给时的焊料吐出时间。
在
SPD,SPG
下，不能设定吐出时间。
EJP1A-613C
EJP1A-SPD-0029
