NPM-DGS SP 编辑器 1.3 生产数据的制作 Page 1-28 EJS9AC-MB-01S-03 ② 网板识别数据的编辑 在此以 2 个区块 1 点识别的数据编辑步骤为例进行 说明。 1 点击主菜单的 [ 网板识别数据 ] 。 显示出 < 网板识别数据 > 窗口。 2 输入基板侧的区块数据。 在本机接触面板上操作时，通过 [ 基板侧 ]/[ 网版 侧 ] 按钮进行切换。 3 选择 1 点 /1 对模式。…
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-27
2.
基板侧、网板侧区块数据
点击
[
基板侧
]
、
[
网板侧
]
，切换基板用、网板用的各区块数据。
A)
区块
显示各区块
No.
。区块
1
与区块
2
应在对角线上，并且，区块之间的距离越长，识别补正的精度越
高。
B)
焊锡识别
选择位置补正的有无。选择
“ON”
时
:
有位置补正。选择
“OFF”
时
:
没有位置补正。
C) 1
点
/1
对
对一个区块选择
1
点识别或
1
对识别。
1
个组件有数个图案时，推荐设定
1
对。
(
参照下图
)
D) 1
点或
1
对
X
坐标、
1
点或
1
对
Y
坐标
将从基板原点起开始的坐标作为第
1
点
(1
对
)
的识别点，并将其输入。
E) 1
对
X
坐标、
1
对
Y
坐标
选择
1
对识别的情况下，要输入相对应的另一个识别点。
1D3C-677C
1D3C-657C
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-28 EJS9AC-MB-01S-03
② 网板识别数据的编辑
在此以
2
个区块
1
点识别的数据编辑步骤为例进行说明。
1
点击主菜单的
[
网板识别数据
]
。
显示出
<
网板识别数据
>
窗口。
2
输入基板侧的区块数据。
在本机接触面板上操作时，通过
[
基板侧
]/[
网版
侧
]
按钮进行切换。
3
选择
1
点
/1
对模式。
4
输入识别点的坐标。
5
重复进行步骤
3. ~ 4.
的操作，输入下一
个区块的数据。
6
点击
[
数据转移
(
基板
->
网版
)]
。
将基板侧的坐标数据复制到网板侧。
7
点击
[
关闭
]
。
将返回到主菜单。
EJP1A-SPD-0019
EJP1A-SPD-0019
2
6
4
3
EJP1A-SPD-0020
7
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-29
1.3.6
全部示教数据
① 关于全部示教数据

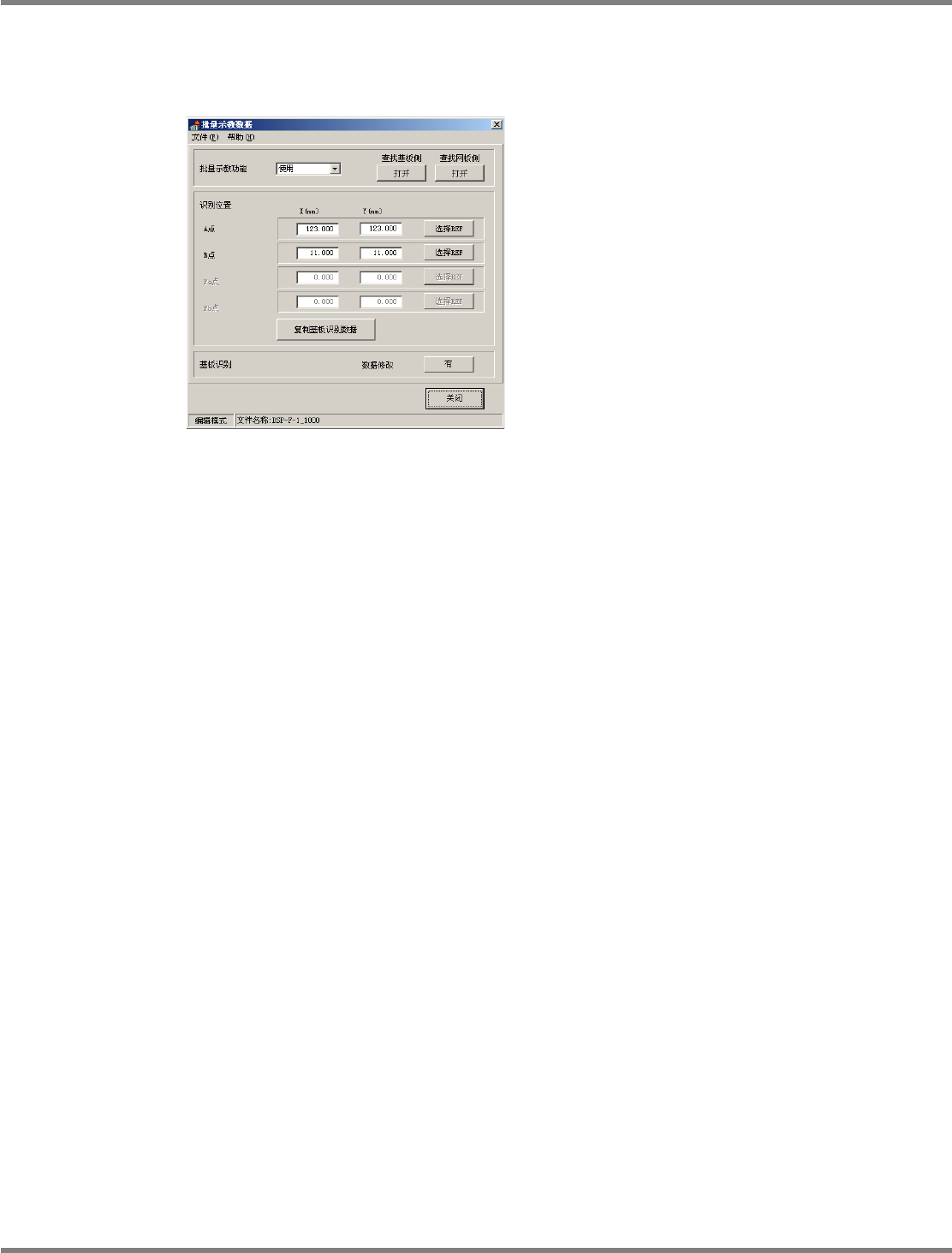

设定全部示教功能的使用、未使用与网板识别坐标数据等内容。
1.
批量示教功能
设定全部示教的使用、未使用。
如果设定为使用，则对基板识别使用基板识别数据，并对网板识别使用全部示教数据。
如果设定为未使用，则对基板识别使用基板识别数据，并对网板识别使用网板识别数据。
2.
查找基板侧、查找网板侧
可选择向上下、左右、斜方向的各处移动进行识别的检索功能。
3.
识别位置
设定全部示教的网板识别坐标与网板识别标记的形状。
[
复制基板识别数据
]
点击后，基板识别点的坐标将被直接复制到网板识别点的坐标。
4.
数据的变更
通过右侧按钮设定是否要把全部示教结果反映至基板识别数据。
是
:
根据全部示教的结果变更基板识别数据。
否
:
例如使用
CAD
数据等，在可信赖数据的情况下设定。
示教后，即使在不同坐标上发现标记，也不会修正坐标数据。
EJP1A-SPD-0021
