NPM-DGS SP 编辑器 1.3 生产数据的制作 EJS9AC-MB-01S-03 Page 1-31 1.3.7 印刷位置数据 ① 关于印刷位置数据 1. 印刷位置数据 显示为了使网板和基板的位置相一致 而移动的 XY 工作台移动量。 通常不需要输入本项目。保存网板识 别或网板识别示教结果时将会自 动更新。 2. 印刷位置补正 由于刮板印刷方向不同而出现位置偏 移或由于网板延展等原因而造成 网板识别结束后仍出现微小 偏移等情况…
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-30 EJS9AC-MB-01S-03
② 批量示教数据的编辑
1
将全部示教功能设定为
[
使用
]
。
2
输入识别位置数据。
按
[
复制基板识别数据
]
，则复制基板识别数据中
所输入的坐标。
3
将数据变更设定为
[
有
]
。
EJP1A-SPD-0021
1
2
3
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-31
1.3.7
印刷位置数据
① 关于印刷位置数据
1.
印刷位置数据
显示为了使网板和基板的位置相一致而移动的
XY
工作台移动量。
通常不需要输入本项目。保存网板识别或网板识别示教结果时将会自动更新。
2.
印刷位置补正
由于刮板印刷方向不同而出现位置偏移或由于网板延展等原因而造成网板识别结束后仍出现微小
偏移等情况下使用。通常设定为
“0”
。
3.
模块位置偏移容许值
设定模块识别功能的模块位置偏移的容许阈值。
容许值将显示位置偏移的绝对值，实际的偏移需要通过容许值的
“
＋、－
”
值进行确认。
② 印刷位置数据的编辑
关于印刷位置数据，将会设定从生产数据示教中所得到的数值，故通常在此不进行编辑。
EJP1A-SPD-0022
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-32 EJS9AC-MB-01S-03
1.3.8
印刷条件数据

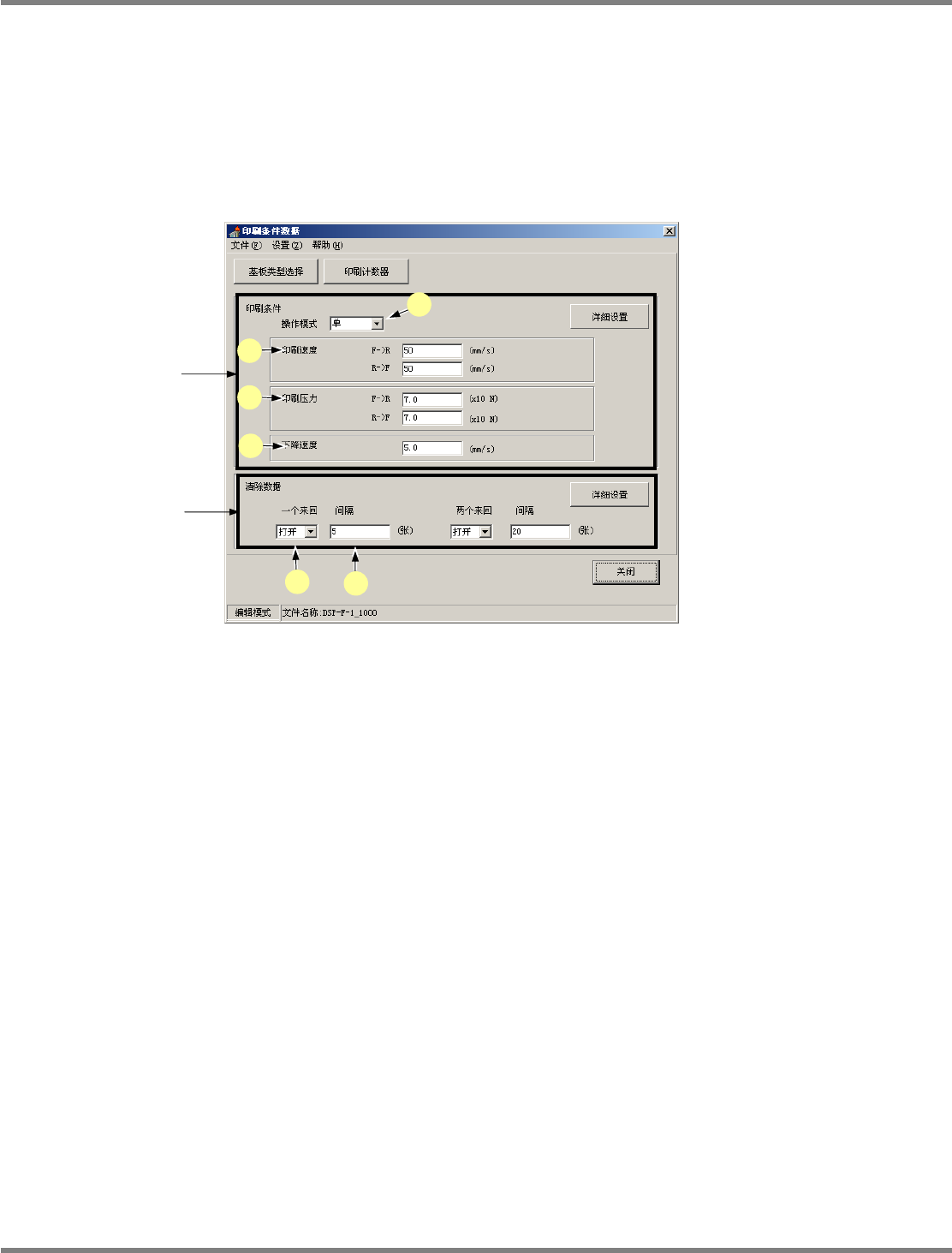

① 关于印刷条件数据
在这个画面上，进行基本的印刷条件设定或清扫数据的设定。
而且，按
‘
印刷条件
’/‘
清扫数据
’
的
[
详细设定
]
，将显示
‘
印刷条件详细设定画面
’/‘
清扫数据画面
’
，并 能
够进行详细的条件设定。另外，按
[
基板种类选择
]
和
[
印刷计数
]
，将显示
‘
基板种类选择画面
’
和
‘
印刷
计数画面
’
，并能够进行详细的条件设定。
在
SP70
下，不存在
[
基板种类选择
]
按钮。
印刷条件
A)
操作模式
:
从单程印刷动作
(
单
)
、往返印刷动作
(
双
)
、高速往返印刷动作
(
高速双
)
中选择。
B)
印刷速度
:
印刷动作时的刮板移动速度。
C)
印刷压力
:
印刷动作时向刮板施加的力量。以
kg
或以
10
-
2
N/mm
为单位进行设定。关于设定
单位的变更，通过机器参数选项设定
No.24‘
切换印刷条件显示
’
进行。
SPG
只可以
10
-2
N/mm
单位进行设定。
D)
下降速度
:
调整对脱模稳定所需要的离模速度。
清除数据
a)
动作
:
选择网板和基板的接地面
(
网板侧
)
是否进行清扫动作。
b)
间隔
:
设定进行清扫动作之前的基板印刷枚数。
EJP1A-SPD-0023
(1)
(2)
A
B
C
D
a
b
