NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-28 EJS9AC-MB-01S-03
② 网板识别数据的编辑
在此以
2
个区块
1
点识别的数据编辑步骤为例进行说明。
1
点击主菜单的
[
网板识别数据
]
。
显示出
<
网板识别数据
>
窗口。
2
输入基板侧的区块数据。
在本机接触面板上操作时，通过
[
基板侧
]/[
网版
侧
]
按钮进行切换。
3
选择
1
点
/1
对模式。
4
输入识别点的坐标。
5
重复进行步骤
3. ~ 4.
的操作，输入下一
个区块的数据。
6
点击
[
数据转移
(
基板
->
网版
)]
。
将基板侧的坐标数据复制到网板侧。
7
点击
[
关闭
]
。
将返回到主菜单。
EJP1A-SPD-0019
EJP1A-SPD-0019
2
6
4
3
EJP1A-SPD-0020
7
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-29
1.3.6
全部示教数据
① 关于全部示教数据
设定全部示教功能的使用、未使用与网板识别坐标数据等内容。
1.
批量示教功能
设定全部示教的使用、未使用。
如果设定为使用，则对基板识别使用基板识别数据，并对网板识别使用全部示教数据。
如果设定为未使用，则对基板识别使用基板识别数据，并对网板识别使用网板识别数据。
2.
查找基板侧、查找网板侧
可选择向上下、左右、斜方向的各处移动进行识别的检索功能。
3.
识别位置
设定全部示教的网板识别坐标与网板识别标记的形状。
[
复制基板识别数据
]
点击后，基板识别点的坐标将被直接复制到网板识别点的坐标。
4.
数据的变更
通过右侧按钮设定是否要把全部示教结果反映至基板识别数据。
是
:
根据全部示教的结果变更基板识别数据。
否
:
例如使用
CAD
数据等，在可信赖数据的情况下设定。
示教后，即使在不同坐标上发现标记，也不会修正坐标数据。
EJP1A-SPD-0021
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-30 EJS9AC-MB-01S-03

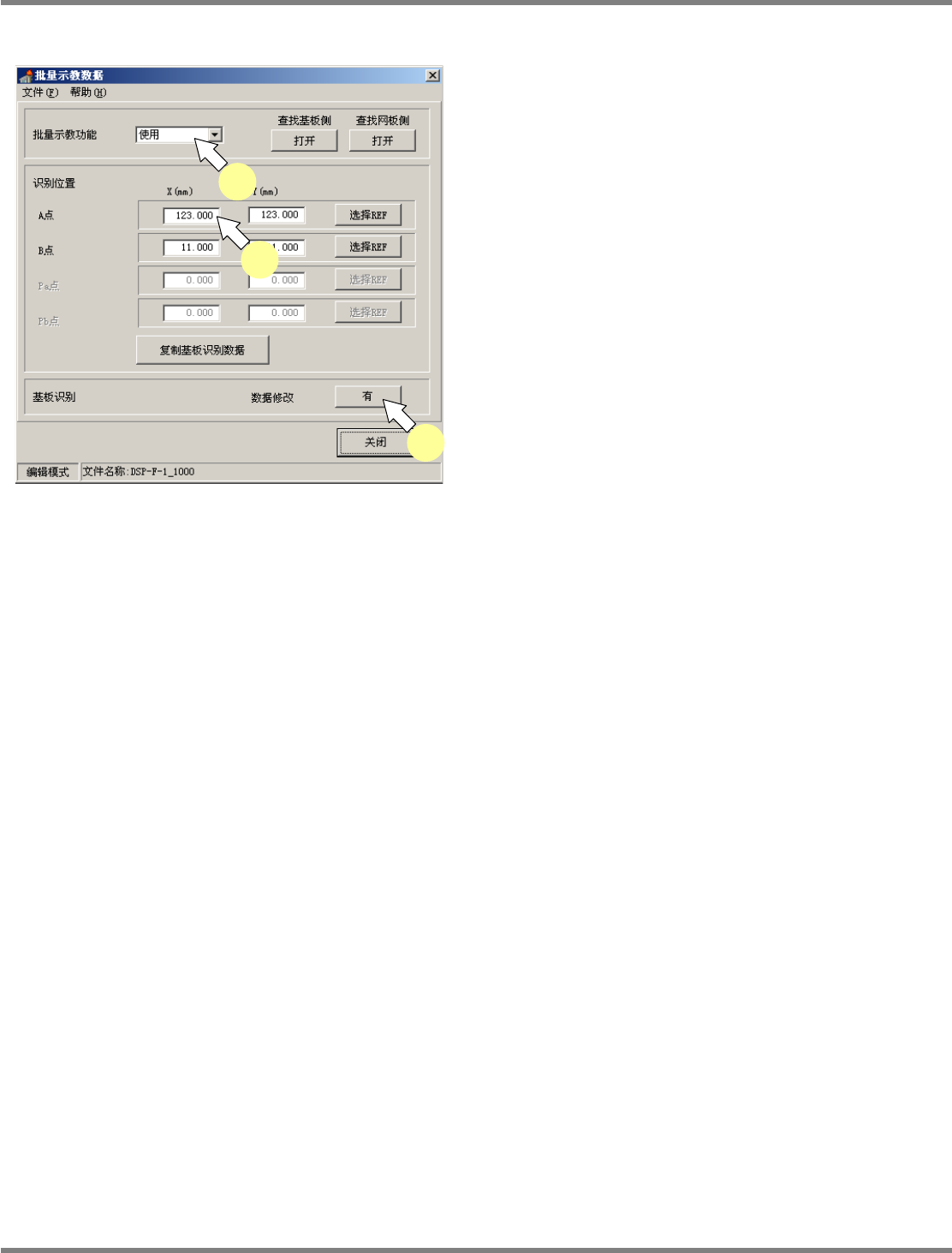

② 批量示教数据的编辑
1
将全部示教功能设定为
[
使用
]
。
2
输入识别位置数据。
按
[
复制基板识别数据
]
，则复制基板识别数据中
所输入的坐标。
3
将数据变更设定为
[
有
]
。
EJP1A-SPD-0021
1
2
3
