NPM-DGS SP 编辑器 1.3 生产数据的制作 Page 1-26 EJS9AC-MB-01S-03 1.3.5 网板识别数据 ① 关于网板识别数据  通过基板识别标记进行网板识别补正 ( 全部示教 ) 的情况下， 不需要在本模式中设定数据。 但是， 使用全部示教时，在相当于基板识别 标记的位置上需要有同样的标记 ( 网板开口部 ) 。 1. 识别模式 通过 2 个区块识别标记，进行网板和 基板的补正。 对于 1 个区块能设定 …

100%1 / 84
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-25

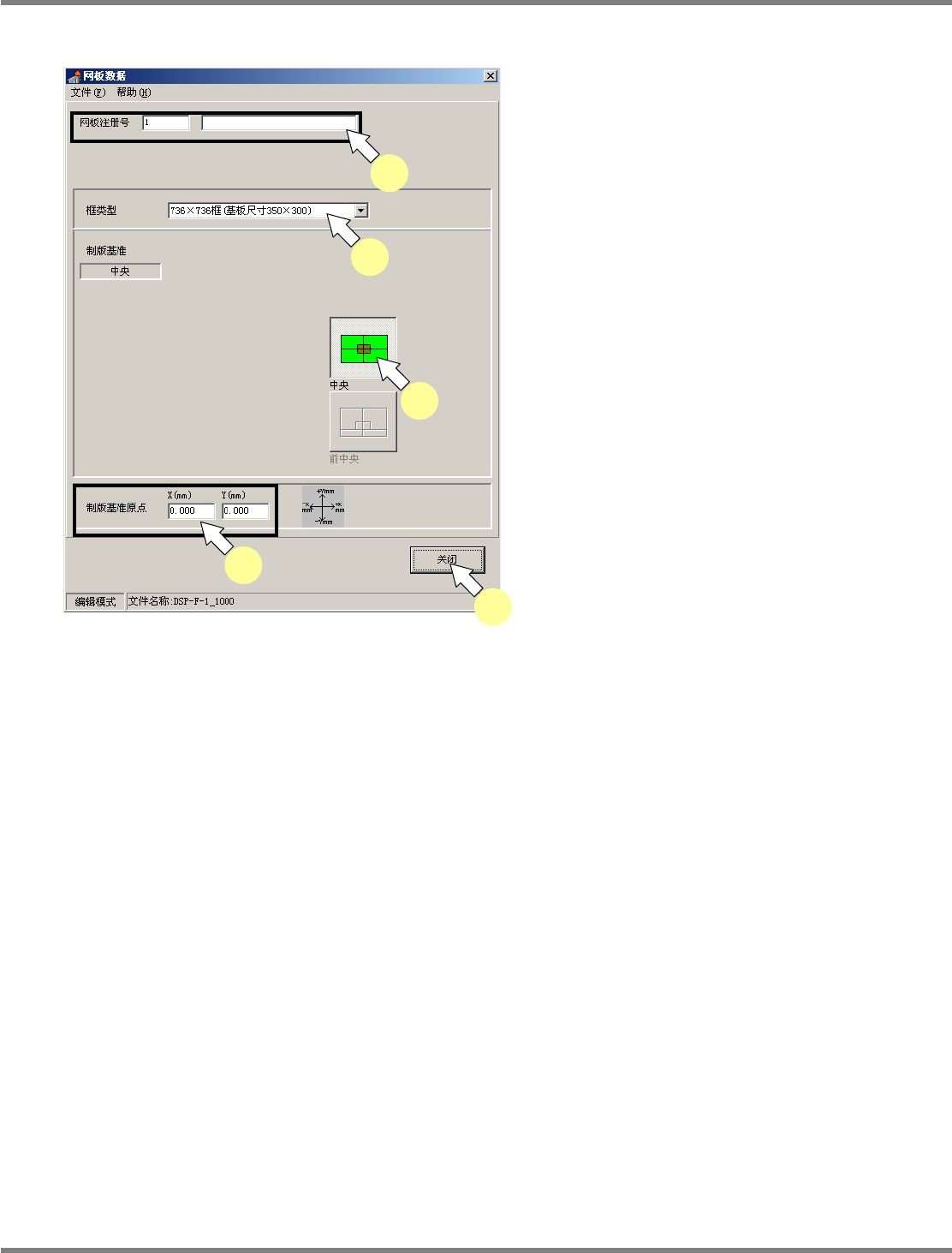

② 网板数据的编辑
1
按主菜单的
[
网版数据
]
。
显示出
<
网版数据
>
窗口。
2
输入网板注册号与名称。
3
选择框类型。
4
选择制版基准方法。
5
设定制版基准原点。
6
点击
[
关闭
]
。
将返回到主菜单。
EJP1A-SPD-0018
3
4
6
5
2
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-26 EJS9AC-MB-01S-03
1.3.5
网板识别数据
① 关于网板识别数据
通过基板识别标记进行网板识别补正
(
全部示教
)
的情况下，不需要在本模式中设定数据。但是，
使用全部示教时，在相当于基板识别标记的位置上需要有同样的标记
(
网板开口部
)
。
1.
识别模式
通过
2
个区块识别标记，进行网板和基板的补正。
对于
1
个区块能设定
1
点或成为
1
对的
2
点。
EJP1A-SPD-0019
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-27
2.
基板侧、网板侧区块数据

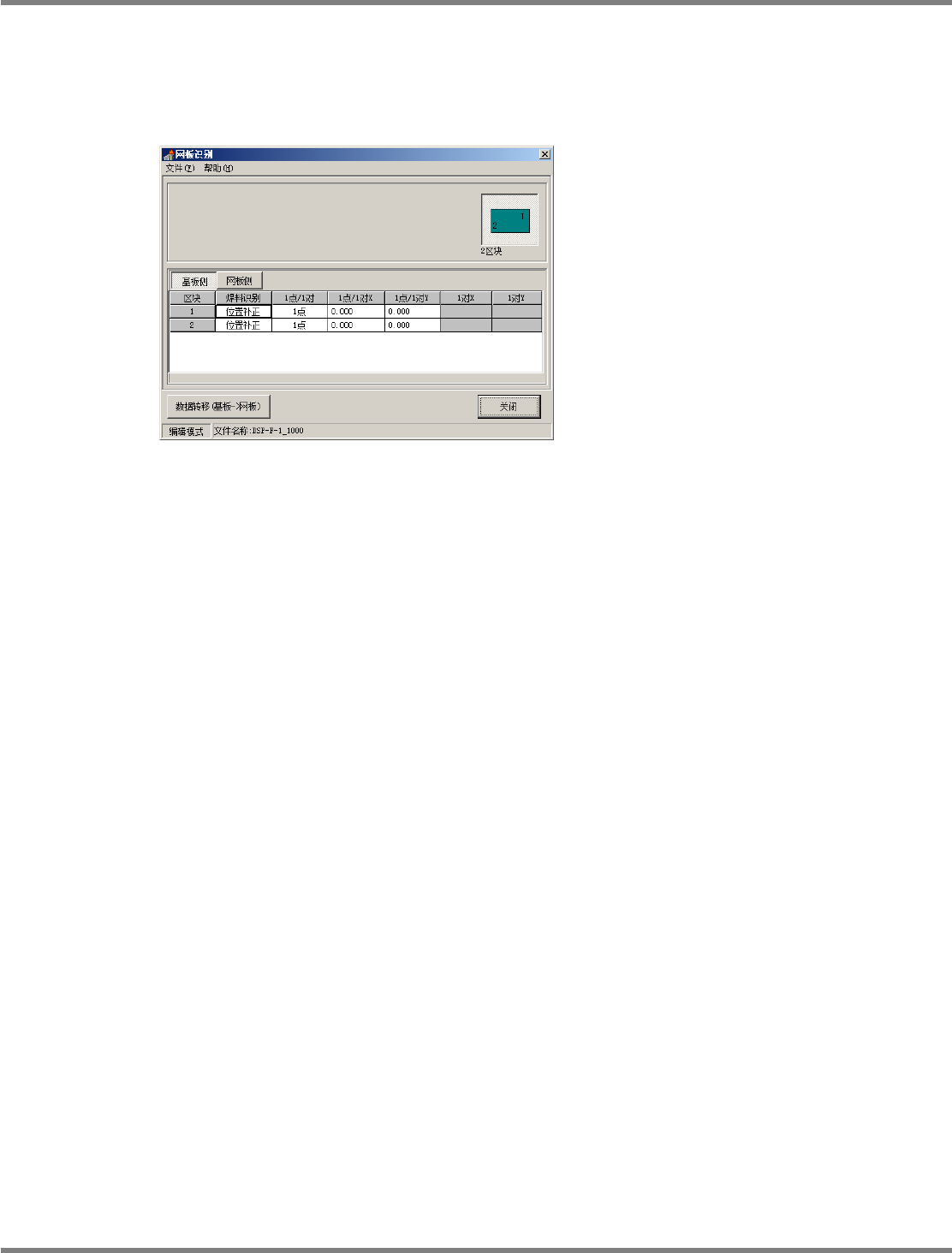

点击
[
基板侧
]
、
[
网板侧
]
，切换基板用、网板用的各区块数据。
A)
区块
显示各区块
No.
。区块
1
与区块
2
应在对角线上，并且，区块之间的距离越长，识别补正的精度越
高。
B)
焊锡识别
选择位置补正的有无。选择
“ON”
时
:
有位置补正。选择
“OFF”
时
:
没有位置补正。
C) 1
点
/1
对
对一个区块选择
1

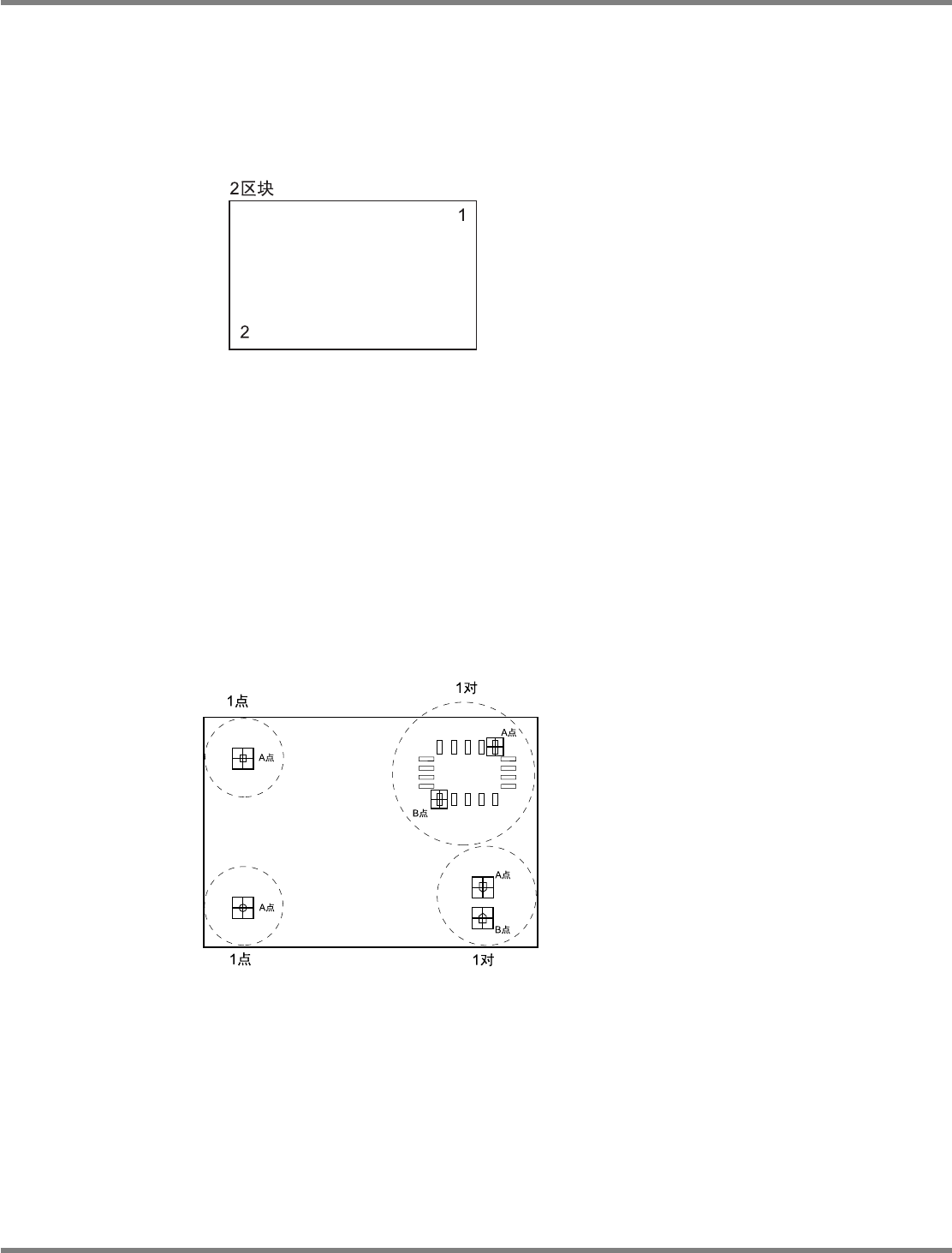

点识别或
1
对识别。
1
个组件有数个图案时，推荐设定
1
对。
(
参照下图
)
D) 1
点或
1
对
X
坐标、
1
点或
1
对
Y
坐标
将从基板原点起开始的坐标作为第
1
点
(1
对
)
的识别点，并将其输入。
E) 1
对
X
坐标、
1
对
Y
坐标
选择
1
对识别的情况下，要输入相对应的另一个识别点。
1D3C-677C
1D3C-657C
