NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-49
1.3.13
材料对照数据
① 关于材料对照数据
将
SP
的材料信息
(
各材料的名称、代替名称、使用期限
)
都置于可输入的状态，从而按每个生产
数据分别进行管理。
如果点击
[
焊料
]
、
[
刮板
]
、
[
网板
]
、
[
支撑台
]
、
[
清洁纸
]
、
[
清洁溶剂
]
标签，则可进行切换。
1.
材料对照数据
[
部品核对选项
]
选项处于
ON
的状态时，将会在主菜单上显示
[
材料对照数据
]
按钮。
[
部品核对选项
]
选项处于
OFF
的状态时，不会在主菜单上显示
[
材料对照数据
]
按钮。
EJP1A-SPD-0030
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-50 EJS9AC-MB-01S-03
② 材料对照数据的编辑
1
点击
[
材料对照数据
]
。
显示出
<
材料对照数据
>
窗口。
2
输入
‘
名称
’
、
‘
代替
1’
、
‘
代替
2’
、
‘
代替
3’
。
输入英文字数
(0 ~ 9
、
A ~ Z)
或符号
(‘
’ ‘
’ ‘
’
‘@’ ‘_’ ‘,’ ‘.’ ‘ ’)
，输入的文字须在
30
字以内。
空白也可。
3
输入
‘
使用期限
’
。
‘
使用期限
’
请务必输入。日数范围在
1 ~ 1000
日之间。
‘
使用期限
’
项目只在
[
焊料
]
标签的画面上显示。
4
点击
[
关闭
]
。
确认画面上显示的数据是否正确。
EJP1A-SPD-0002
1
EJP1A-SPD-0030
2
3
4
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-51

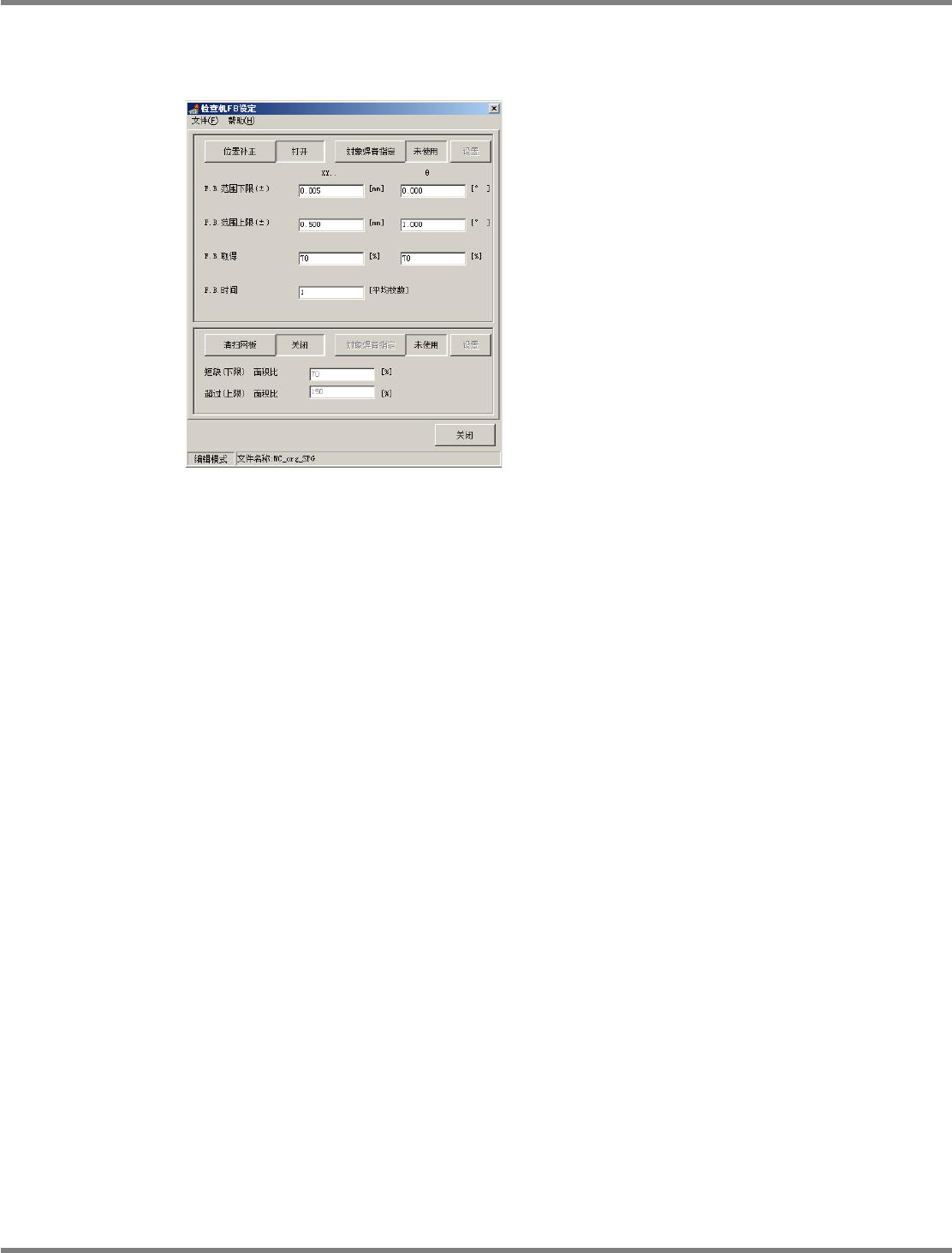

1.3.14
检查机
FB
设定
① 关于检查机
FB
设定
1.
检查机
FB
设定
[
检查机印刷位置补正量
]
选项处于
ON
的状态时，将会显示主菜单的
[
检查机
FB
设定
]
按钮。
[
检查机印刷位置补正量
]
选项处于
OFF
的状态时，不会显示主菜单的
[
检查机
FB
设定
]
按钮。
2.
位置补正
指定是否通过反馈进行位置补正。
3.
对象焊膏指定
指定是否使用位置补正的指定对象焊膏的功能。
4.
设置
将过渡到
<
位置补正指定
>
画面，并设定位置补正的条件。
5. FB
范围
• F.B.
范围下限
(
±
)
设定对印刷位置进行补正的
XY
方向的容许范围下限。
• F.B.
范围上限
(
±
)
设定对印刷位置进行补正的
XY
方向的容许范围上限。
根据检查机的检查结果得到的补正量
(XY)
若超过上述容许范围时，则不进行
FB
。
6. F.B.
取得
针对从检查机传过来的检查结果所求得的补正量，设定进行反馈的比例。
EJP1A-SPD-0031
