NPM-DGS SP 编辑器 1.3 生产数据的制作 Page 1-62 EJS9AC-MB-01S-03 1.3.17 软开关 ① 关于软开关 软开关是在生产中选择设备动作的功 能。能够如下所示选择动作的 ON 和 OFF 。 设定项目 设定时的功能 通过模式 在自动运转中仅进行基板搬送动作而 不进行基板定位动作、 识别动作、 印刷动 作。 基板识别 进行基板识别动作，并根据识别补正 动作进行印刷。 等待印刷 收到来自后工序的基板要求…
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-61
② 帐单打印的步骤
1
点击
[
打印帐单
]
。
显示出
<
选择要打印项目
>
窗口。
2
点击进行帐单打印的项目。
在选择的项目上打
。
3
点击
[
打印帐单
]
。
请按打印设定打印。
确认打印安排或对其加以编辑时，请点击
[
预
览
]
。
4
点击
[
关闭
]
。
将返回到主菜单。
EJP1A-SPD-0034
2
3
4
EJP1A-SPD-0002
1
NPM-DGS
SP
编辑器
1.3
生产数据的制作
Page 1-62 EJS9AC-MB-01S-03
1.3.17
软开关
① 关于软开关
软开关是在生产中选择设备动作的功能。能够如下所示选择动作的
ON
和
OFF
。
设定项目
设定时的功能
通过模式
在自动运转中仅进行基板搬送动作而不进行基板定位动作、识别动作、印刷动
作。
基板识别
进行基板识别动作，并根据识别补正动作进行印刷。
等待印刷
收到来自后工序的基板要求后开始印刷。
自动供应焊料
根据在印刷计数器中设定的条件进行自动供给。
自动清扫网板
根据在清扫数据中设定的条件进行网板清扫。
焊料检查
编制、管理焊料检查数据。
基板扩展检查
测量基板识别时的
A
、
B
两点间的距离，如果与登录基板之间有
0.5 mm
以上
误差时会执行错误停止。
网板识别
开始自动运转时首先进行网板识别，并进行基板与网板的位置调整。
不良基板标记检测
对在基板数据所设定的不良基板标记位置进行确认，并进行检测。
检查机
FB
设定
根据检查机的检查结果进行印刷位置的补正。
网版检查
编制、管理网版检查数据。
模块识别
对模块识别数据与模块属性数据进行确认。
不良标记通信
当不良标记通信为
ON
时，向后工序发送不良标记的信息。
NG
模块确认
当存在
NG
模块时，在模块识别后确认
NG
模块。
网版吸着机能
为提高印刷动作以及脱版效果而执行网版吸引。
EJP1A-SPD-0036
NPM-DGS
SP
编辑器
1.3
生产数据的制作
EJS9AC-MB-01S-03
Page
1-63

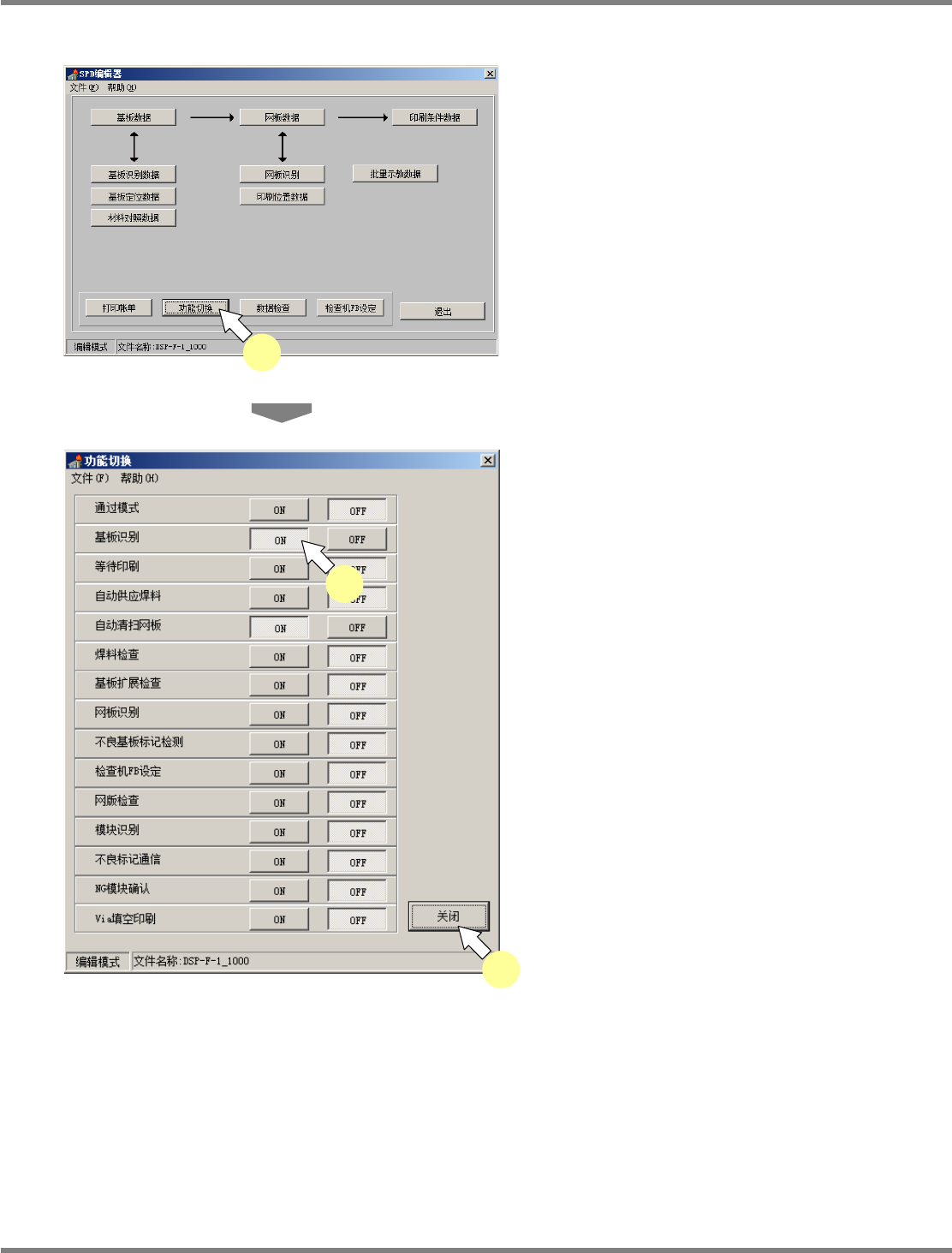

② 功能切换的设定
1
点击
[
功能切换
]
。
显示出
<
功能切换
>
窗口。
2
将生产时在机器上进行的项目设定为
[ON]
。
设定完毕后若点击
[
关闭
]
，将返回到主菜单画
面。
EJP1A-SPD-0036
2
2
EJP1A-SPD-0002
1
